Слоевые топки с движущейся колосниковой решеткой и перемещающимся слоем топлива

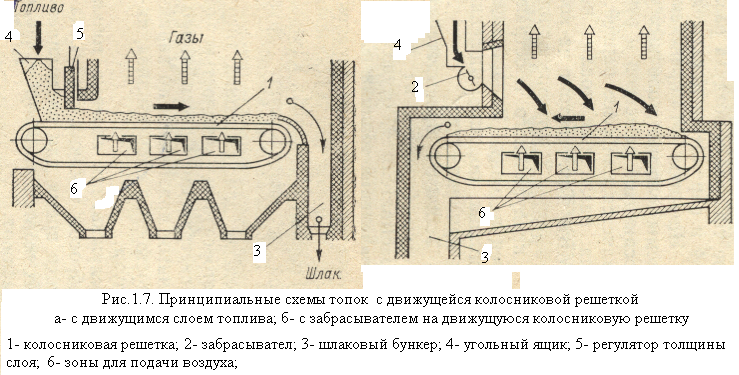

В топках с движущейся колосниковой решеткой (рис.1.7.а, или 5-1-в-г учеб) топливо из топливного бункера через угольные ящики 4 и регулятор толщины слоя 5 под действием собственного веса поступает на медленно движущуюся колосниковую решетку 1. По сути, колосниковая решетка – это ленточный транспортер, чем и обеспечивается поточность процесса. По мере движения топлива вместе с решеткой топливо сгорает, и шлак сбрасывается в шлаковый бункер 3. Воздух через специальные зоны 6 подается под решетку и движется в поперечном направлении по отношению к топливу. Воспламенение топлива происходит сверху и менее надежно, чем при встречной схеме движения воздуха и топлива, так как при сжигании спекающихся топлив может потребоваться ручная шуровка и выравнивание слоя.

В топках с движущейся колосниковой решеткой и забрасывателем (рис.1.7.б) обеспечивается поточность процесса горения и встречно-поперечная схема движения топлива и воздуха. Преобладает при этом встречная схема, так как решетка движется с небольшой скоростью. Мелкие фракции, отвеиваемые забрасывателем, горят во взвешенном состоянии, а крупные, выпадая на решетку, горят в слое. Таким образом, совмещается факельно-слоевой процесс горения. Эти топки получили широкое распространение и используются для сжигания каменных и бурых углей в котлах мощностью до 28 МВт.

Основной особенность работы топки с цепной решеткой является непрерывное движение топлива вместе с решеткой. Это обеспечивает непрерывность процесса и четкое распределение фаз, характеризующих горение. Фазы при этом протекают одновременно, но раздельно по длине решетки. При этом очень эффективен позонный подвод воздуха. Его количество зависит от характера отдельных фаз.

Типы цепных решеток

В зависимости от типа колосников цепные решетки делятся на следующие виды:

1. ленточные цепные решетки, у которых колосники соединены между собой штырями;

2. бимсовые цепные решетки, имеющие пластинчатые или плитчатые колосники, набираемые на специальные балки (бимсы);

3. плитчатые решетки, имеющие колосники в виде длинных поперечных плит;

4. чешуйчатые решетки, имеющие тонкие поперечные колосники, перекрывающие друг друга подобно чешуе.

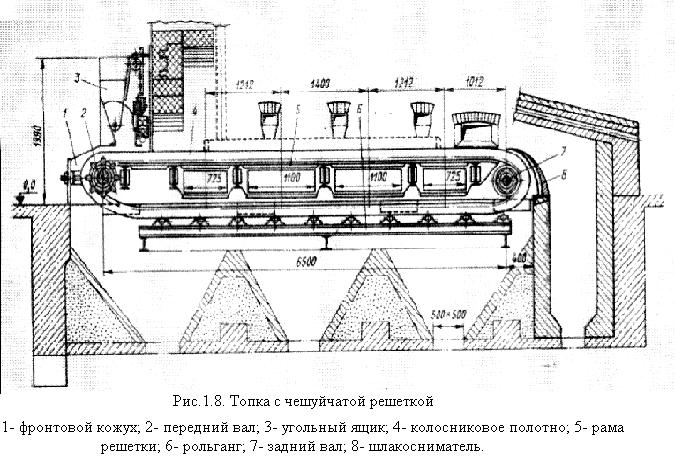

Рассмотрим топку с чешуйчатой колосниковой решеткой (рис 1.8. или рис.5-6 учеб) ТЧ. Она состоит из фронтового кожуха, переднего вала, угольного ящика, колосникового полотна, рамы решетки, рольганга, заднего вала и шлакоснимателя. Топливо из угольного ящика послупает на чистое колосниковое полотно и по мере продвижения вместе с решеткой начинает прогреваться за счет излучения пламени и обмуровки топочной камеры. По мере прогревания топлива начинается выход летучих и их воспламенение. В начальной стадии процесса выгорание летучих и кокса протекает почти одновременно, но летучие быстро выделяются, и идет горение кокса, которое заканчивается на некотором расстоянии от шлакоснимателя. Однако из-за неоднородности топлива зоны могут накладываться одна на другую. Горение регулируется количеством воздуха, поступающего в каждую зону. Распределение воздуха зависит от конкретных условий эксплуатации.
