БИЛЕТ №1

Электричество и магнетизм

Электростатика

Между заряженными и намагниченными телами действуют силы, называемые электромагнитными. Природа электромагнитных сил обусловлена электрически заряженными частицами, входящими в состав всех тел материального мира. Опытным путем установлено, что электрические заряды обладают следующими свойствами.

◦ Заряды бывают двух видов: положительные и отрицательные. Одноименные заряды отталкиваются, разноименные – притягиваются.

◦ Алгебраическая сумма зарядов изолированной системы постоянна.

◦ Электрический заряд является релятивистским инвариантом.

◦ Наименьшим по абсолютной величине элементарным зарядом, равным 1,6·10^-19 кулона (Кл) является отрицательный заряд электрона или равный ему по модулю положительный заряд протона.

Взаимодействие электрических зарядов описывает Закон Кулона: силы, с которыми два неподвижных точечных заряда Q и q действуют друг на друга в вакууме, пропорциональны произведению их величин и обратно пропорциональны квадрату расстояния между ними

, (1)

где = 8,85·10^-12 Ф/м– электрическая постоянная; - единичный вектор в направлении (рис.1).

Заряды порождают в окружающем пространстве электрическое поле, проявляющееся в том, что помещенный в любую точку пробный заряд испытывает действие силы. Поле характеризуется векторной величиной, называемой напряженностью.

Напряженностью электрического поля называется отношение силы, действующей на электрический заряд q, к величине этого заряда

. (2)

Направление вектора совпадает с направлением силы, действующей на положительный пробный заряд. Подставляя вектор из формулы (2) в формулу (1) (в дальнейшем подобную операцию мы будем для краткости обозначать так: (2)(1)), получим выражение для напряженности поля точечного заряда Q:

. (3)

Это выражение называют законом Кулона в полевой форме. Размерность напряженности в СИ: [E]=[В/м] - вольт на метр; =[Н/Кл] - ньютон на кулон,– здесь и далее в квадратных скобках мы будем обозначать размерности величин. По известной напряженности в любой точке поля легко найти силу, действующую на точечный заряд q, помещенный в эту точку поля:

. (4)

Принцип суперпозиции: сила, с которой система из n зарядов, действует на заряд q, не включенный в эту систему, равна векторной сумме сил, с которыми действует каждый заряд системы на заряд q:

. (5)

Отсюда следует и аналогичное выражение и для напряженностей:

. (6)

Напряженность поля системы точечных зарядов равна векторной сумме напряженностей полей, которые создавал бы каждый из зарядов системы в отдельности.

Электростатические поля изображают графически с помощью силовых линий – кривых в пространстве, касательные к которым в каждой точке совпадают с вектором . Густота силовых линий выбирается так, чтобы количество линий, пронизывающих единицу поверхности, перпендикулярной силовым линиям, численно равнялось модулю вектора (рис.2).

Силовые линии начинаются на положительных зарядах и заканчиваются на отрицательных. Поле, во всех точках которого вектор имеет одинаковую величину и направление, называется однородным (рис.2(1)). В остальных примерах поля неоднородны.

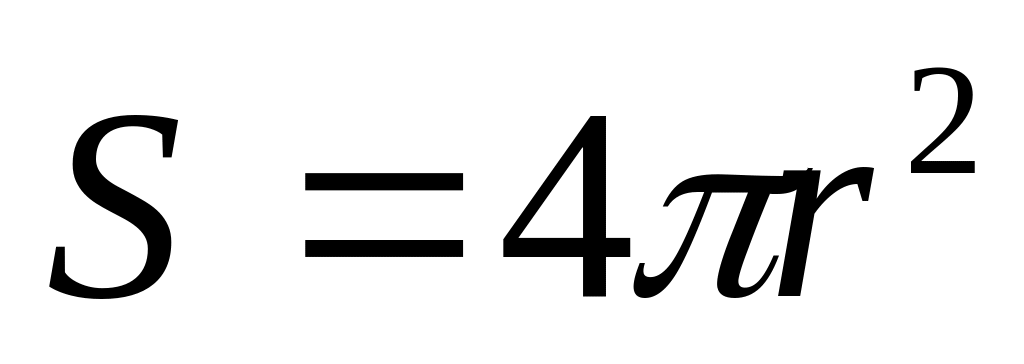

Поток вектора напряженности электрического поля. Рассмотрим сначала поле точечного заряда q с напряженностью . Опишем из этого заряда сферу радиуса r и площадью . Величина напряженности измеряется числом силовых линий, проходящих через единицу поверхности сферы,  полное число линий, пересекающих сферу равно

,

и не зависит от r! Таким образом, произведение ES (в данном примере это и есть поток) определяется величиной порождающего поле заряда и связано простым соотношением с напряженностью. Здесь уместно сравнить поток вектора напряженности с потоком вектора скорости жидкости, вытекающей из центра сферы равномерно во всех направлениях со скоростью . В этом случае произведение S представляет собой объем жидкости, вытекающий через поверхность сферы наружу в единицу времени. Введем теперь понятие потока вектора строго.

П отоком вектора напряженности электрического поля через поверхность S называется величина Ф_Е, равная

Ф_Е = = , (7)

где E_n – проекция вектора на направление нормали (рис.3). Вектор имеет величину элементарной площади dS и направление, совпадающее с направлением нормали к этой площадке.

Билет №2

Теорема Гаусса. Так называется выражение, связывающее поток Ф_Е вектора через произвольную замкнутую поверхность S с зарядом внутри нее. Найдем это выражение. Опишем из точечного заряда q сферу радиуса r. В каждой точке сферы вектор направлен перпендикулярно её поверхности и по величине равен . Поэтому поток Ф_Е через всю сферу равен

Ф_Е = , 

Ф_Е = . (8)

Окружим теперь заряд q поверхностью произвольной формы. Тогда поток dФ_Е через элемент dS этой поверхности (рис.4) равен

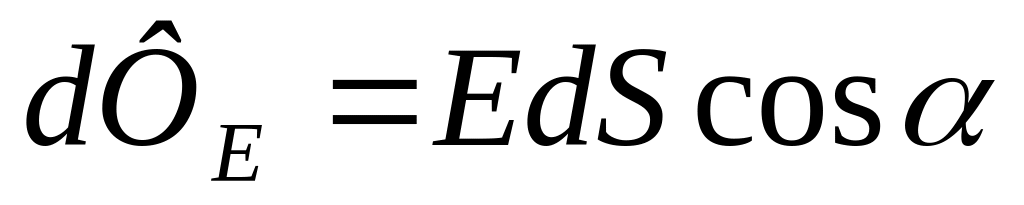

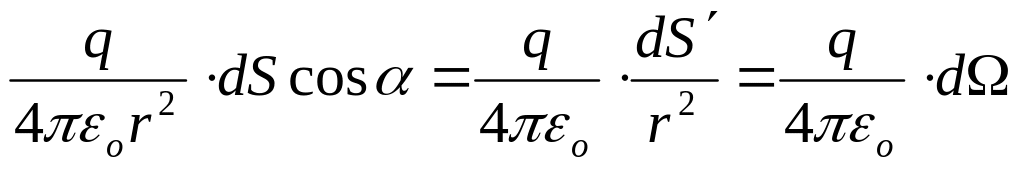

= . Интегрирование в пределах полного телесного угла  =4 дает

, 

. (9)

Поток Ф_Е равен заряду q внутри поверхности, деленному на _о. Если заряд q находится вне замкнутой поверхности, то Ф_Е = 0. Действительно, пучок касательных, проведенных от заряда q (рис.5), делит замкнутую поверхность S на две части и . Потоки вектора через эти поверхности равны по величине, но имеют противоположные знаки, поэтому полный поток равен нулю. Действительно, поток через замкнутую поверхность можно представить в виде суммы потоков через поверхности и :

.

Минус появляется из-за противоположных знаков проекций нормалей (напомним: за положительное направление нормали принимается внешняя нормаль к замкнутой поверхности) для поверхностей и .

Пусть теперь внутри замкнутой поверхности находится n точечных зарядов. По принципу суперпозиции результирующая напряженность равна векторной сумме напряженностей, создаваемых каждым зарядом системы в отдельности, следовательно

,

. (10)

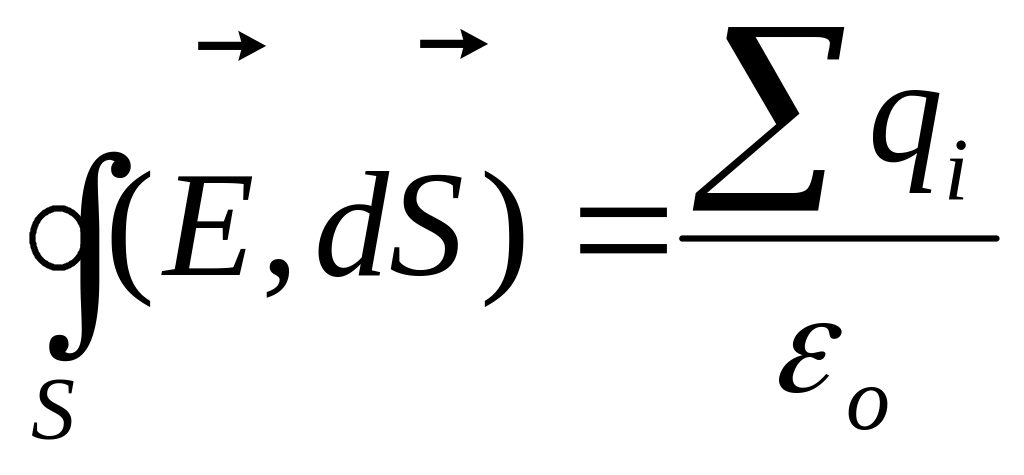

Это теорема Гаусса: поток вектора напряженности электрического поля Ф_Е через любую замкнутую поверхность равен алгебраической сумме зарядов внутри этой поверхности, деленной на _о.

Чтобы обобщить теорему Гаусса для непрерывного распределения заряда в пространстве с объемной плотностью = , с поверхностной плотностью = , или по линии с линейной плотностью = , нужно суммирование в (10) заменить интегрированием: для заряда, распределенного по объему ;

по поверхности ;

по прямой .

Теорема Гаусса используется для упрощенного вычисления напряженности в случаях, обладающих достаточно высокой симметрией. Для краткости будем называть гауссовой ту (воображаемую, а не заряженную!) замкнутую поверхность S, по которой ведется интегрирование при вычислении потока.

Поле бесконечной равномерно заряженной плоскости. Пусть эта плоскость равномерно заряжена с поверхностной плотностью 0. Вектор должен быть везде направлен перпендикулярно плоскости от нее. В противном случае существовала бы составляющая напряженности вдоль плоскости, что привело бы к перемещению зарядов и противоречило бы предположению о равномерном распределении заряда по плоскости. Также ясно, что во всех точках, равноудаленных от плоскости величина вектора должна быть одинакова. Поэтому в качестве гауссовой поверхности логично выбрать прямой цилиндр, расположенный симметрично относительно заряженной плоскости, как это показано на рис. 6. Поток вектора через боковую поверхность цилиндра равен нулю, так как там векторы и взаимно перпендикулярны друг другу,  ( , )=0,  на всей боковой поверхности =0. Поэтому полный поток равен сумме потоков через два основания 2ЕS, где S – площадь каждого основания цилиндра (и сечения цилиндра плоскостью тоже). Внутри цилиндра оказался заряд S (показан более плотной штриховкой). По теореме Гаусса 2ЕS=S/_о,  . (11)

Следовательно, напряженность не зависит от расстояния до плоскости, и с каждой стороны от плоскости поле одинаково во всех точках, т.е. однородно.

Поле двух заряженных плоскостей. Пусть две параллельные плоскости равномерно заряжены с поверхностными плотностями + и - (рис.7). Поле справа и слева от плоскостей равно нулю (Е= /2_о- /2_о = 0), а между ними (Е= /2_о+/2_о =/_о), следовательно

Е= /_о. (12)

Такое поле создается в плоском конденсаторе. Если плоскости заряжены одноименно, то поле между ними равно нулю, а снаружи описывается формулой (12). И, наконец, если модули не равны: |+ | ≠ |- |, то поле будет внутри больше, чем снаружи, но нигде не будет нулевым.

Поле бесконечного равномерно заряженного по поверхности цилиндра и нити. Пусть поверхность бесконечно длинного цилиндра радиуса R заряжена равномерно, и на единицу его длины приходится заряд >0. Гауссову поверхность нужно взять в виде цилиндра высоты h и радиуса r (изображен пунктиром на рис.8), коаксиального с заряженным. Поток вектора через боковую поверхность гауссова цилиндра равен E2rh, а через основания – нулю, так как там вектор нормали перпендикулярен . Внутрь гауссовой поверхности попадает тонированная часть заряженного цилиндра, поэтому заряд внутри равен h, поэтому при r>R по теореме Гаусса имеем E2rh=h/_о, 

, при r>R. (13)

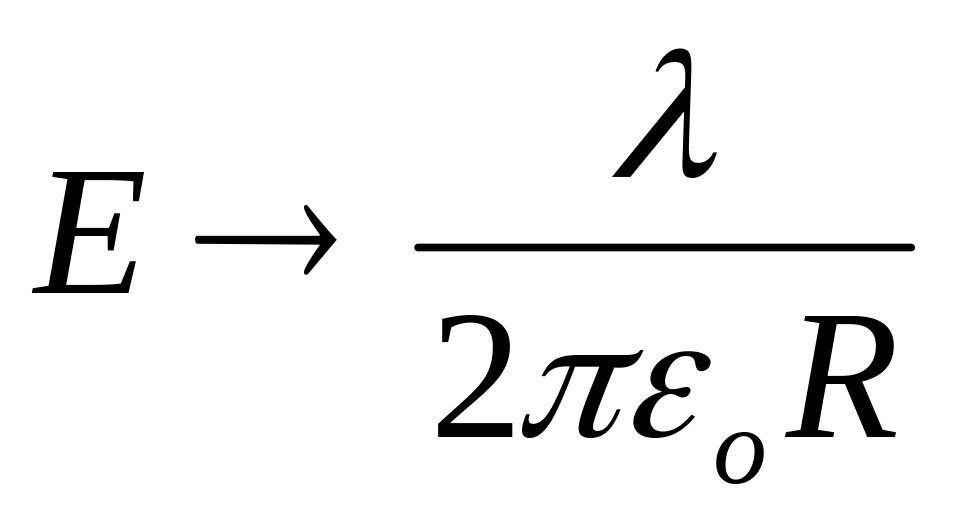

Если R≠0, то при r R, . При r<R заряд внутри гауссова цилиндра отсутствует,  E2rh=0,  внутри цилиндра напряженность E=0. При R0, E. Таким образом вблизи тонкого острия можно создавать поля исключительно высокой напряженности, из-за чего заряды начинают стекать с острия в окружающее пространство. Формула (13) подходит и для нити, заряженной с линейной плотностью . В этом случае условие r>R выполняется всегда.

Поле равномерно заряженной сферы. Пусть сфера радиуса R равномерно заряжена (не нужно говорить «по поверхности» - сфера это есть поверхность шара) с поверхностной плотностью

0. Вследствие центральной симметрии вектор в любой точке должен быть направлен вдоль радиуса от центра, а его модуль может зависеть только от расстояния r от центра. В качестве гауссовой поверхности выберем сферу радиуса r>R (рис.9). По теореме Гаусса поток вектора через эту сферу равен E4r²= ,  вне сферы поле подобно полю точечного заряда:

, (14)

особенно если выразить  через полный заряд сферы q и её площадь 4R²: = q/4R², откуда получим . На самой заряженной поверхности Е=/_о. При r<R заряда внутри гауссовой сферы нет,  внутри заряженной сферы напряженность Е=0.

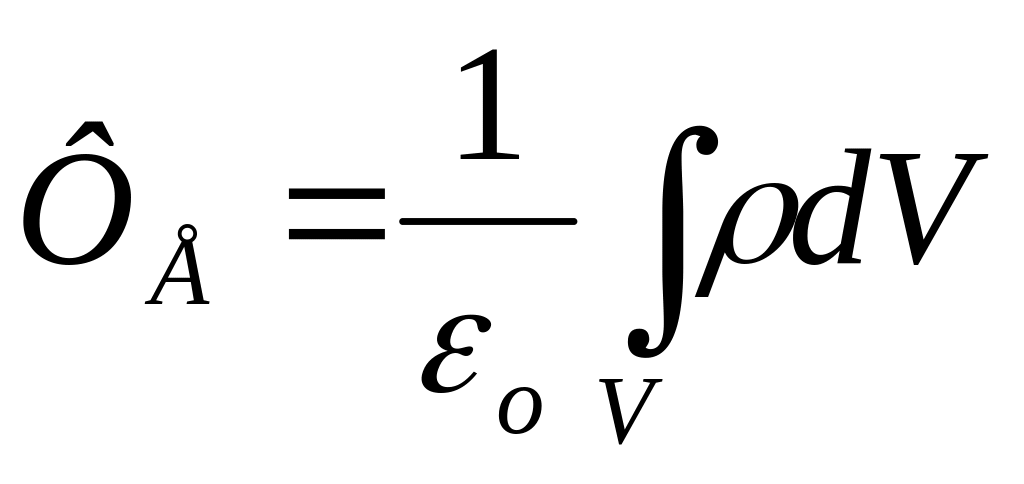

Поле равномерно заряженного по объему шара. Пусть шар радиуса R равномерно заряжен с объемной плотностью ρ0. Гауссову поверхность выберем так же, как для сферы (рис.9) При r>R, следуя теореме Гаусса, получаем E4r²= (чтобы найти заряд внутри, мы умножили ρ на объем шара радиуса R). Отсюда получим напряженность снаружи и на поверхности шара:

(r≥R). (15)

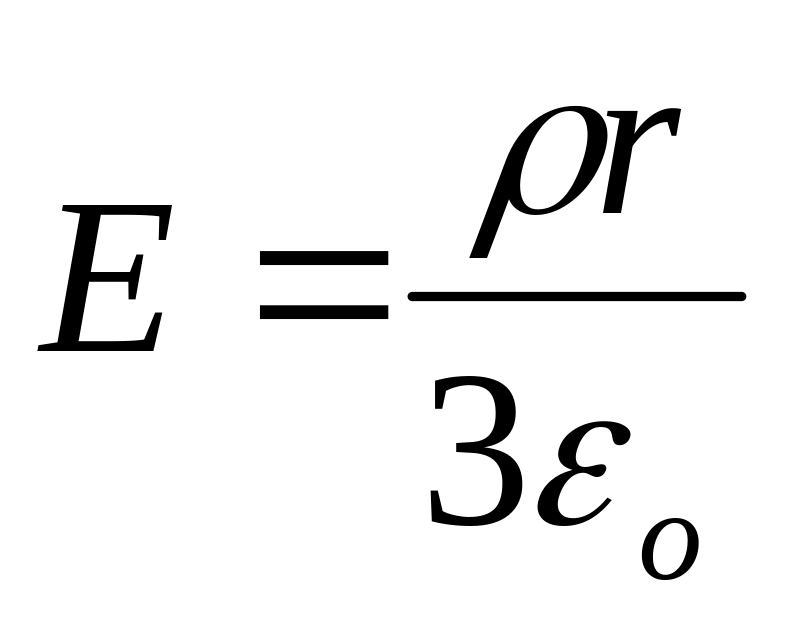

При r<R заряд внутрь гауссовой сферы попадает часть заряда шара, поэтому E4r²= , откуда напряженность внутри шара равна

(r<R). (16)

На рис. 10 представлены графики зависимости Е от r для равномерно заряженных плоскости (1), цилиндра (2), сферы (3) и шара (4).
