25) Виды зубчатых механизмов

Зубчатые м-мы предназначены для передачи вращательного дв-я от одного вала к другому. Цилиндрические - передают вращение между параллельными валами. Они получили очень широкое распространение в машиностроения благодаря большой надежности и точности в воспроизведения заданного передаточного отношения. Могут передавать большие нагрузки и достаточно просто изготавливаются. Зуб - это выступ на звене для передачи движения посредством взаимодействия с соответствующим выступом другого звена. Зубчатое звено – звено, имеющее один или несколько зубьев.

Зубчатое колесо - зубчатое звено с замкнутой системой зубьев, обеспечивающее непрерывное движение другого звена. Зубчатая передача - трехзвенный механизм; в котором два сдвижных звена являются зубчатыми колесами образующими с неподвижным звеном вращательную или поступательную пару,

Цилиндрические передачи классифицируют: 1. По пространственному расположению - на внешние; внутренние и реечные (рис. 7.1). 2. По форме зуба - на прямо- и косозубые (рис. 7.1). У перв.чх линия зуба параллельна оси колеса», у вторых - расположена под углом. 3. По боковой поверхности - на эвольвентные, зацепление Новикова (боковая поверхность очерчена по дуге окружности) и др. 4. По передаточному отношению. Передаточное отношение - это отношение угловой скорости ведущего зубчатого колеса к угловой скорости, ведомого зубчатого колеса.U₁= -w₁/w₂ - для внешнего зацепления; U₁= w₁/w₂ - для внутреннего. Передаточное число - отношение числа зубьев колеса к числу зубьев шестерни. Колесо - зубчатое колесо передачи с большим числом зубьев. Шестерня - колесо с меньшим числом зубьев. Различают передачи с положительным и отрицательным передаточным отношением, с U> 1 (редукторы) и U <1 (мультипликаторы), с U=const и U const (некруглые колеса).

26.Кинематический анализ зубчатых механизмов с неподвижными осями. Формулы для подсчета передаточного отношения.

Считаем что число зубьев известны. М-мы с неподвижными осями: является рядовые передачи и ступенчатые и конические. Рядовые передачи характеризуются тем что на каждом валу неподвижно закреплено по одному колесу и все валы между собой параллельны.

m-число внешних зацеплений.

(Нарисовать рядовую передачу)

Для рядовых колес параметры промежуточных колес на передаточное отношение не влияет. Формируют входное звено и выходное звено. Промежуточный ряд колес получил название паразитного ряда. Промежуточные колеса прим. Для форм. Соотв. Знака передачи. Необходимость вписывать при заданном перед. Отношении в заданное осевое расстояние.

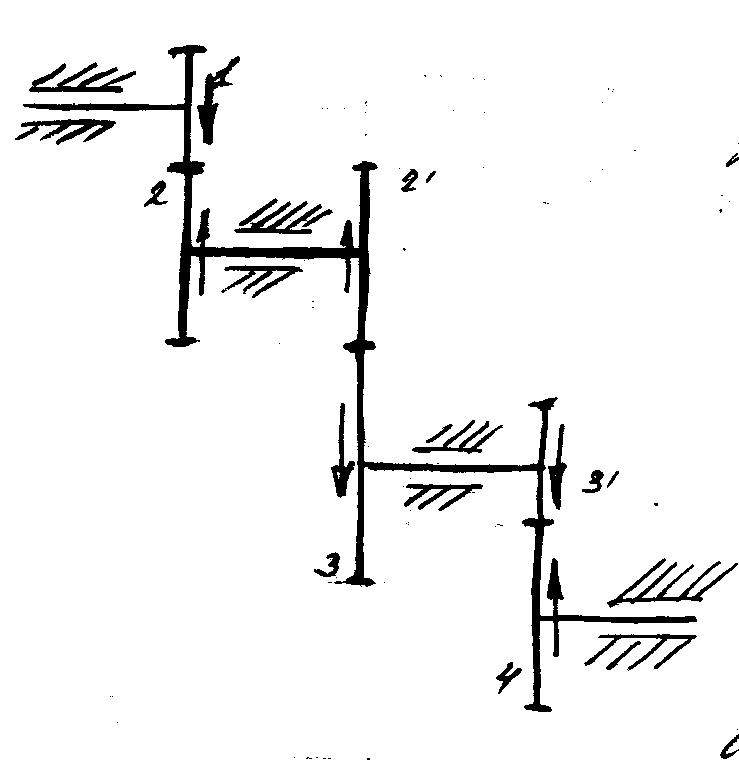

Ступенчатые передачи- это такая передача которой на входном и выходном валу неподвижно закреплено по одному колесу, на промежуточном валах неподвижно закрепляют по два вала. Все валы меду собой параллельны. Z –числом зубьев колес.

Для каждой пары колес модуль должен быть единым.

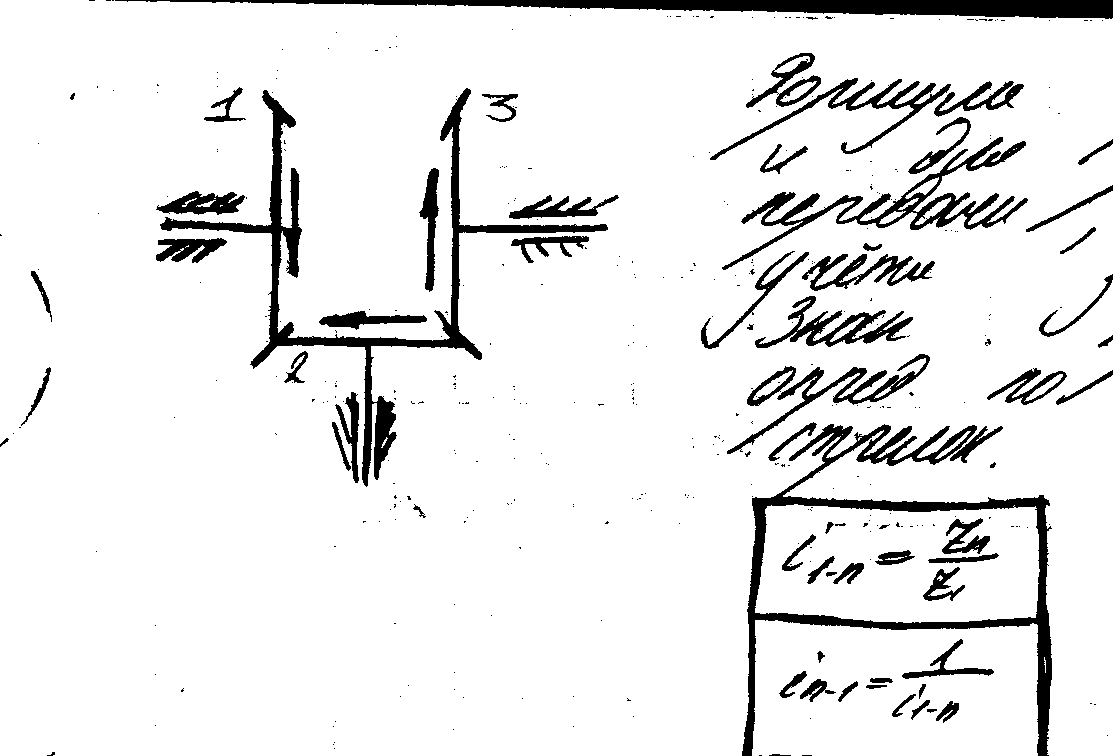

n-число колес, m-число внешних зацеплений -для обратного.конические передачи на каждом валу неподвижно закреплено по одному колесу. Формула принимается что и для рядовой передачи, но без учета знака. Знак передачи определяется по методу стрелок

на входном и выходном закреплениях по одному колесу. На промежуточных валах по два колеса!
