Глава 2. Теодолитная съемка.

Теодолитная съёмка – это горизонтальная геодезическая съёмка местности, выполняемая для получения контурного плана местности (без высотной характеристики рельефа) с помощью теодолита. В отличие от тахеометрической съёмки и фототеодолитной съёмки, при теодолитной съемке высотных характеристик рельефа местности не определяют. Обычно применяется в равнинной местности, в населённых пунктах, на ж/д. узлах, застроенных участках и прочее. Включает этапы: подготовительные работы (рекогносцировка участка, обозначение и закрепление вершин теодолитного хода), угловые и линейные измерения в теодолитном ходе, съёмка подробностей (ситуации), привязка теодолитного хода к пунктам опорной геодезической сети. В отличие от мензульной съёмки план по материалам теодолитной съемки составляют в камеральных условиях. Теодолитный ход — система ломаных линий, в которой углы измеряются теодолитом. Стороны теодолитного хода прокладываются обычно по ровным, твёрдым и удобным для измерений местам. Длина их 50—400 м, угол наклона до 5°. Вершины углов теодолитного хода закрепляют временными и постоянными знаками. Съёмка подробностей проводится с опорных точек и линий теодолитного хода, который прокладывается между опорными пунктами триангуляции, полигонометрии или образуется в виде замкнутых полигонов (многоугольников). Качество пройденного теодолитного хода определяется путём сопоставления фактических ошибок (неувязок) с допустимыми. Погрешность измерения углов в теодолитном ходе обычно не превышает 1'; а сторон — 1:2000 доли их длины.

О борудование

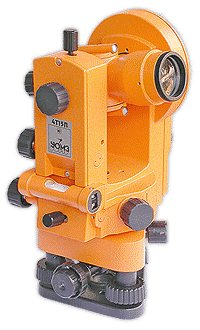

Теодолит - довольно древнее изобретение. Он предназначен для измерения горизонтальных и вертикальных углов. Теодолит, является одним из основных измерительных приборов на любой строительной площадке. В зависимости от точности, теодолиты могут использоваться в триангуляции, полигонометрии, в геодезических сетях сгущения. Так же теодолиты нашли применение в прикладной геодезии, при проведении изыскательских работ. Кроме того, теодолиты применяют в промышленности при монтаже элементов конструкций машин и механизмов, строительстве промышленных сооружений и для выполнения других задач. Различают несколько основных типов теодолитов:

Механический теодолит - теодолит с механической системой наведения и прицеливания (без оптических и электронных компонент).

Оптический теодолит - теодолит, оснащенный оптическим отсчетным устройством.

Электронный теодолит - теодолит, оснащенный микропроцессором и дисплеем для вычисления и запоминания координат точек на местности.

По особенностям решаемых задач и дополнительного оснащения механические, оптические и электронные теодолиты можно разделить на следующие группы: астрономические, маркшейдерские (для тоннельных работ), военные, строительные и другие теодолиты.

Оптические теодолиты оснащены оптической визирной трубой. В некоторых моделях считывание показаний осуществляется с вертикального и горизонтального лимба снаружи прибора (лимб открыт или есть визирное окно - встречается на учебных теодолитах), в других при помощи дополнительного визира, через который видно показания шкалы вертикального и/или горизонтального лимба. Высокоточные модели могут быть оснащены микрометрами для более точного наведения и считывания

Этапы поверки приборов.

1 этап:

Ось цилиндрического уровня при горизонтальном круге должна быть перпендикулярна основной оси теодолита. Для этого уровень устанавливают по направлению двух подъемных винтов. Вращая винты приводим пузырек к 0, поворачиваем на 90°и вращаем 3 винт (вновь приводим пузырек к середине) далее поворачиваем на 180° и проверяем уровни. Если отклонение составляет до 1,5 делений то теодолит исправный, если нет – неисправен (3 подъемным винтом либо юстировочным винтом, шпилькой из комплекта)

2 этап:

Визирная ось зрительной трубы должна быть перпендикулярна оси вращения трубы. Для этого зрительную трубу наводят на удаленную точку и берут отчет по горизонтальному кругу. Переводим трубу через зенит и направляем на ту же точку и снова берем отчет. Разность двух отчетов - 180° не должна превышать двойной точности теодолита. Если нет: вычисляем средний отчет. Далее этот средний отчет устанавливают на горизонтальный круг. При этом точка визирования уйдет с перекреста нитей . Обратно точку возвращают меняя положение сети трубы. Для этого используется 2 боковых юстировочных винта под колпачком окуляра.

3 этап:

Ось вращения трубы должна быть перпендикулярна основной оси теодолита, для этого теодолит ставят перед стенкой на расстоянии 15-20м. выбирают точку повыше, отмечают ее, и отпускают трубу на глаз до горизонтального положения и переводят трубу через зенит и повторяет эти операции, если точка 1 и точка 2 совпадают или отличаются не более чем на ширину двойной нити, то прибор считается исправный, если нет, то прибор отправляется в завод изготовитель.

4 этап:

Одна из нитей сетки зрительной трубы должна быть горизонтальной, другая вертикальной, для этого зрительную трубу наводят на четко видимую точку и двигаем ее вверх, вниз, вправо, влево, при этом точка должна ходить по вертикали и по горизонтальной нити (если не выполняется условие, то настраиваем двумя винтами под колпачком окуляра).
