Размеры, мм
Обозначение замка |
d |
l |
l1 |
l2 |
t |
t1 |
t2 |
t3 |
t4 |
t5 |
t6 |
r |
r1 |
Масса, кг |
31-0,63 |
6,2 |
50 |
15 |
16 |
43 |
30 |
16 |
22 |
44 |
9 |
113 |
8 |
6 |
0,038 |
31-0,8 |
6,2 |
60 |
15 |
18 |
45 |
35 |
18 |
23 |
46 |
9 |
135 |
8 |
6 |
0,048 |
31-1,0 |
6,2 |
60 |
17 |
21 |
53 |
45 |
21 |
24 |
48 |
9 |
139 |
9 |
11 |
0,052 |
31-1,25 |
6,2 |
70 |
17 |
23 |
55 |
45 |
23 |
26 |
52 |
10 |
161 |
9 |
11 |
0,065 |
31-1,6 |
8,2 |
70 |
18 |
26 |
59 |
45 |
26 |
28 |
56 |
11 |
163 |
9 |
11 |
0,071 |
31-2,0 |
8,2 |
90 |
20 |
30 |
65 |
50 |
30 |
32 |
64 |
11 |
205 |
10 |
15 |
0,102 |
31-2,5 |
8,2 |
90 |
20 |
32 |
71 |
58 |
32 |
34 |
68 |
12 |
211 |
10 |
16 |
0,111 |
31-3,2 |
8,2 |
100 |
22 |
38 |
78 |
58 |
38 |
36 |
72 |
14 |
234 |
10 |
16 |
0,132 |
31-4,0 |
8,2 |
110 |
23 |
40 |
82 |
72 |
40 |
44 |
88 |
14 |
256 |
11 |
19 |
0,176 |
2.3, 2.3.1, 2.3.2. (Введены дополнительно, Изм. № 1).
2.4. Конструкция и размеры звеньев переходных РП, эксплуатируемых в районах с умеренным климатом, должны соответствовать указанным на черт. 37 и в табл. 52.
2.4.1. Конструкция и размеры скобы Сп для звеньев РП, эксплуатируемых в районах с умеренным климатом, должны соответствовать указанным на черт. 38 и в табл. 53.

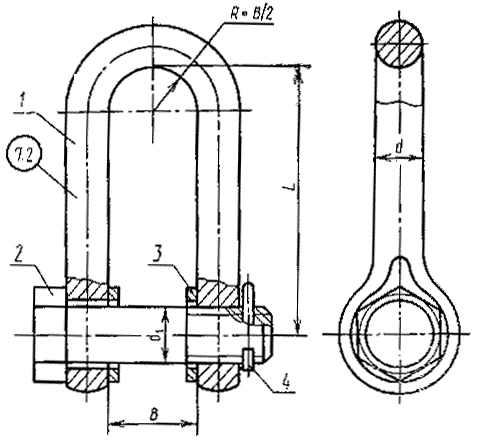

1 – скоба; 2 - болт по ГОСТ 7798-70 (до 48 мм) или по ГОСТ 10602-72 (св. 52 мм); 3 - шайба по ГОСТ 9649-78; 4 - шплинт по ГОСТ 397-79
Черт. 37
Таблица 52
Обозначение звена |
Допускаемая нагрузка, кН (тс) |
Размеры звена, мм |
Обозначение деталей звена |
Масса, кг |
|||||||
|
|
d |
d1 |
B |
L |
l |
Скоба |
Болт |
Шайба |
Шплинт |
|
РП-1,0 |
9,81 (1,00) |
14 |
18 |
28 |
70 |
7 |
Сп-1,0 |
2М18-6g65,36 |
|
|
0,48 |
РП-1,25 |
12,26( 1,25) |
16 |
|
32 |
74 |
8 |
Сп-1,25 |
2Ml8-6g75,36 |
20.02.Ст3кп |
450 |
0,63 |
РП-1,6 |
15,70 (1,60) |
18 |
20 |
32 |
80 |
|
Сп-1,6 |
2М20-6g80,36 |
|
|
0,71 |
РП-2,0 |
19,62 (2,00) |
20 |
24 |
36 |
90 |
10 |
Сп-2,0 |
СМ24-6g90,36 |
24.02.Ст3кп |
550 |
1,12 |
РП-2,5 |
24,52 (2,50) |
22 |
27 |
40 |
100 |
11 |
Сп-2,5 |
2М27-6g95,36 |
28.02.Ст3кп |
|
1,59 |
РП-3,2 |
31,40 (3,20) |
24 |
30 |
45 |
110 |
12 |
Сп-3,2 |
2M30-6g105,36 |
32.02.Ст3кп |
6,370 |
2,26 |
РП-4,0 |
39,24 (4,00) |
28 |
36 |
50 |
120 |
14 |
Сп-4,0 |
2M36-6g120,36 |
36.02.Ст3кп |
6,390 |
3,29 |
РП-5,0 |
49,05 (5,00) |
32 |
42 |
58 |
130 |
16 |
Сп-5,0 |
2M42-6g140,36 |
45.02.Ст3кп |
8100 |
4,68 |
РП-6,3 |
61,80 (6,3) |
36 |
42 |
64 |
150 |
18 |
Сп-6,3 |
2M42-6g160,36 |
|
|
6,32 |
РП-8,0 |
75,50 (8,00) |
40 |
48 |
70 |
170 |
20 |
Сп-8,0 |
2M48-6g170,36 |
50.02.Ст3кп |
8110 |
8,85 |
РП-10,0 |
98,10 (10,00) |
45 |
52 |
80 |
190 |
22,5 |
Сп-10,0 |
2M52-6g200,36 |
55.02.Ст3кп |
8125 |
12,48 |
РП-12,5 |
122,00 (12,50) |
48 |
56 |
90 |
215 |
24 |
Сп-12,5 |
CM56-6g220,36 |
60.02.Ст3кп |
10135 |
16,10 |
Материал: Сталь 20 по ГОСТ 1050-88 или Ст3сп по ГОСТ 380-88

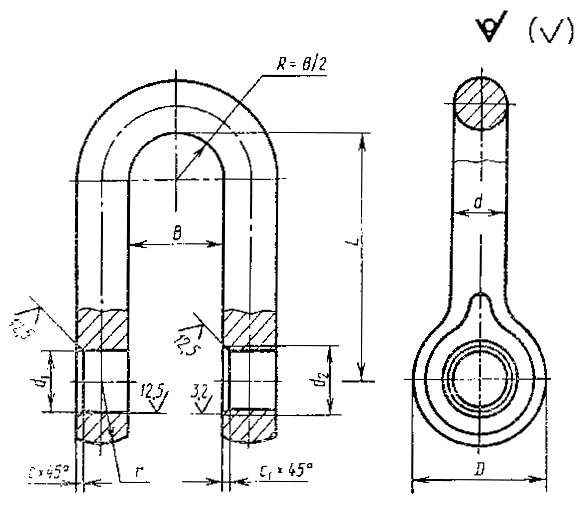

Черт. 38
Таблица 53
Размеры, мм
Обозна- |
D |
|
|
|
B |
L |
|
|
Мас- |
|||
чение |
Номин. |
Пред. откл. |
d |
d1 |
d2 |
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
С |
C1 |
са, кг |
Сп-1,0 |
35 |
|
14 |
19 |
M18 |
28 |
+ 1,5 |
70 |
|
|
|
0,32 |
Сп-1,25 |
40 |
1,5 |
16 |
|
|
32 |
|
74 |
± 2,5 |
1,0 |
|
0,45 |
Сп-1,6 |
|
|
18 |
21 |
M20 |
|
|
80 |
|
|
|
0,47 |
Сп-2,0 |
45 |
2,0 |
20 |
25 |
M24 |
36 |
+ 2,0 |
90 |
|
|
2,5 |
0,79 |
Сп-2,5 |
50 |
|
22 |
30 |
M27 |
40 |
|
100 |
3,0 |
1,5 |
|
1,04 |
Сп-3,2 |
60 |
|
24 |
32 |
M30 |
45 |
|
110 |
|
|
|
1,50 |
Сп-4,0 |
68 |
|
28 |
38 |
M36 |
50 |
|
120 |
|
|
|
2?24 |
Сп-5,0 |
75 |
2,5 |
32 |
44 |
42 |
58 |
|
130 |
|
|
|
3,15 |
Сп-6,3 |
80 |
|
36 |
|
|
64 |
+ 2,5 |
150 |
3,5 |
2,0 |
|
4,25 |
Сп-8,0 |
90 |
|
40 |
50 |
M48 |
70 |
|
170 |
|
|
4,0 |
5,98 |
Сп-10,0 |
100 |
3,0 |
45 |
54 |
M52 |
80 |
|
190 |
|
2,5 |
|
8,45 |
Сп-12,5 |
110 |
|
48 |
58 |
M56 |
90 |
+3,0 |
215 |
± 4,0 |
|
|
10,90 |
2.4, 2.4.1. (Введены дополнительно, Изм. № 2).
