4. Дерев’яні ферми: форми з клеєдерев’яних елементів і висоти їх перерізів, вузли.

Ферми з суцільної і клеєної деревини, переваги - економія матеріалів, великопролітність, мала власна вага, різноманітність форм.

Основной недостаток деревянных ферм - значитель­ное количество элементов и узлов. Кроме того, фермы имеют значительную высоту, которая существенно уменьшает полезные габариты пе­рекрываемых помещений.

Все деревянные фермы разделяют на два класса: цельнодеревянные фермы с элементами из брусьев и досок; клеедеревянные фермы со стержнями из клееной древесины.

Цельнодеревянные фермы изготавливают из пило­материалов средней сухости. Недостатки та­ких ферм: ограничение размеров сечений и длин пилома­териалов; ограничение пролетов, несущей способности, конфигурации поясов, Их применение ограничивается пролетами 15 м и целесообразно в условиях отсутствия базы по изготовлению клеедеревянных конструкций.

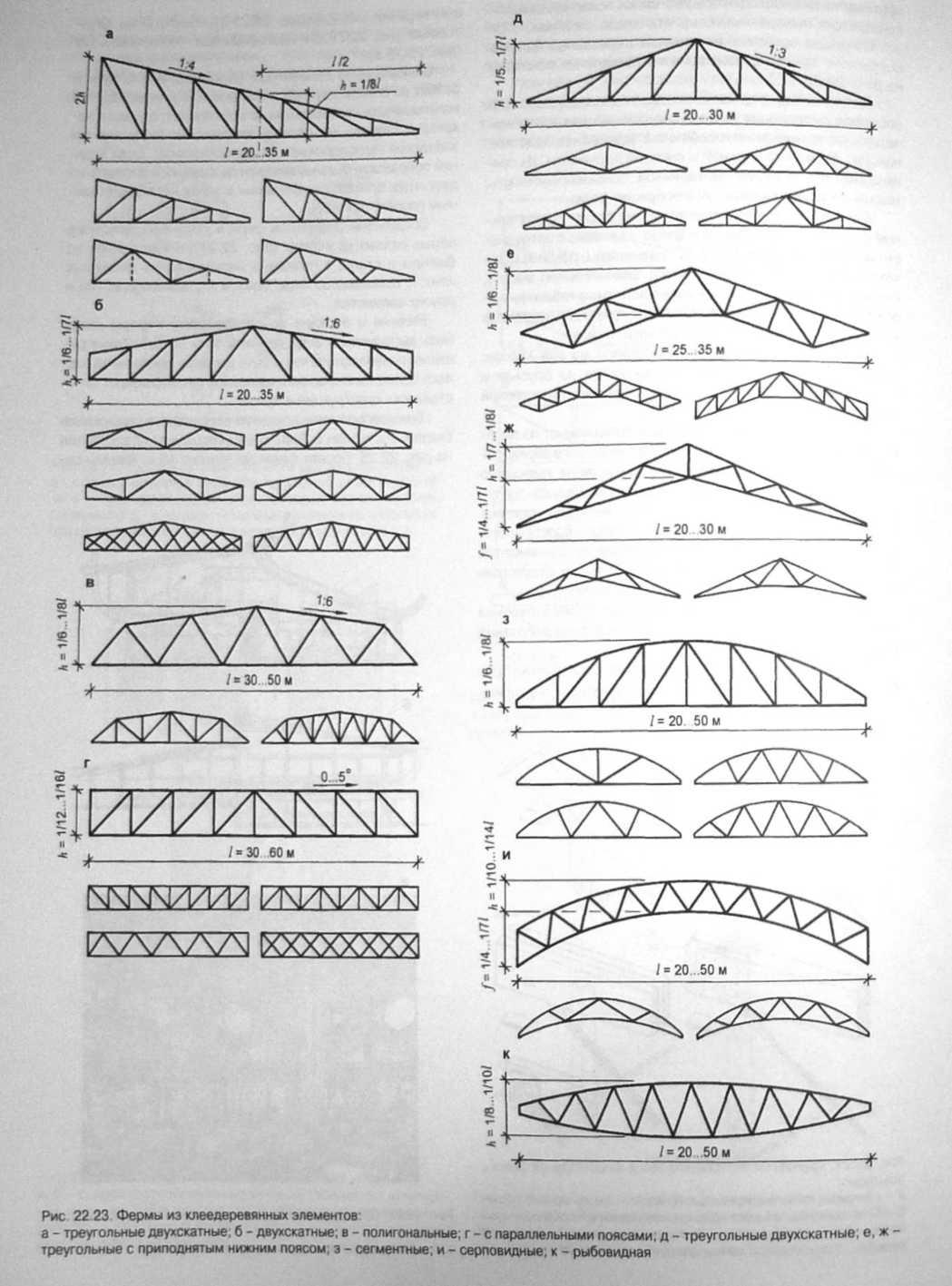

Клеедеревянные фермы заводского изготовления имеют пролеты от 20 до 60 м, разнообразное очертание поясов и типы решеток.

В современном строительстве наиболее широко при­меняют сегментные фермы с криволинейным гнутоклее­ным верхним поясом, треугольные двух­скатные и многоугольные - полигональные.

Верхний пояс сегментных ферм окреслений по дуге и разбит на панели крупных размеров. Его рекомендуется изготавливать неразрезным на весь пролет.

Соединения элементов ферм в узлах выполняются в самых разных вариантах: с накладками из фанеры и стали; с помощью металлических гвоздевых плит; с помощью шпонок, болтов и стальных пластин и других элементов.

Нижние и верхние пояса деревянных ферм могут быть выполнены в виде двух или трех ветвей. Такие ре­шения позволяют легче решать узловые соединения, од­нако более тонкие элементы поясов ферм снижают огне­стойкость конструкции в целом.

5. Металодерев’яні ферми: форми і прольоти, вузли.

Застосування металодерев'яних ферм викликано тим, що використання деревини в якості матеріалу для розтягнутих елементів обмежена низкою об'єктивних факторів. Основною перешкодою є низька надійність їх роботи на розтяг через наявність у деревині вад у вигляді сучків і т.д.

Металлодеревяні плоскі наскрізні конструкції покриттів будівель є в даний час найбільш доступними і надійними з усіх плоских наскрізних конрукцій, створюваних із застосуванням деревини.

Вибір раціонального обрису і схеми решітки металодерев'яних ферм обмежений низкою умов, основними з яких є: економія матеріалу; розподілення зусиль у конструкції; мінімальна трудоємність виготовлення, монтажу та експлуатації покриття; мінімальні будівельний об'єм будівлі і площа покриття; розміщення технологічного обладнання; відповідність конструкції покриття вимогам протипожежних, сейсмічних та ін норм.

Оптимальним типом металлодеревянние ферми, є трикутна ферма (рис. 22.26а-г), що підтверджує досвід проектування та будівництва.

Важливим фактором, що впливає на економічність конструкції трикутних ферм, є ухил верхнього пояса; причому, чим він більше, тим менше зусилля в стержнях ферм і тим більше витрата матеріалу на покрівлю. У зв'язку з цим ухил верхнього поясу, виходячи з міркувань жорсткості конструкції, повинен прийматися мінімальним і складати 1/4-1/8 прольоту. Стрижні решітки металодерев'яних ферм, в которих діють великі стискаючі чи малі розтягуючі зусилля, робляться клеедеревянними прямокутного перерізу такої ж ширини, як і переріз верхнього пояса, з метою спрощення їх кріплення у вузлах. Стрижні решітки, в яких діють великі розтягують сили, виконують, як правило, сталевими, з перетинами з подвійних кутиків, швелера або з арматурних стрижнів. Различные конструкции узлов металлодеревянных ферм являются важнейшими их деталями, от которых зависят их прочность, надежность и долговечность. Типы узловых соединений непосредственно связани с схемами решетки фермы. Наиболее надежными соединениями деревянных элементов являются лобовые. Однако они не могут воспринимать растягивающие усилия, поэтому наиболее просто и надежно решаются конструкции узлов, где соединяемые стержни пере­дают только сжимающие усилия торцами стержней или шайбами растянутых тяжей. Болтовые соединения могут воспринимать и сжимающие, и растягивающие усилия. Они применяются для крепления в узлах стержней решет­ки в которых действуют небольшие, но знакопеременные продольные силы.
