35. Оболонки від’ємної гаусової кривини: матеріал і форми, прольоти, товщина оболонки, спирання, конструкції, вузли, область застосування і приклади будівель.
Типовим представником оболонки відємної гаусової кривизни є поверхня гіперболічного параболоїда (гіпара). Оболонка, окреслена по поверхні гіперболічного параболоїда над прямокутним планом зі сторонами 2а і 2Ь, задана параболою, опуклою догори, зі стрілою підйому над стороною 2а і параболою, опуклою донизу, зі стрілою провисання над стороною 2b.
О
болонки
у формі гіперболічного параболоїда на
квадратному і прямокутному планах
застосовують для покриттів виробничих,
громадських і складських будівель.
Розміри перекривається плану можуть
змінюватися в межах від 10 до 70 м і більше.
У покриттях можуть бути використані однопелюсткових і багатопелюсткові гіпари.

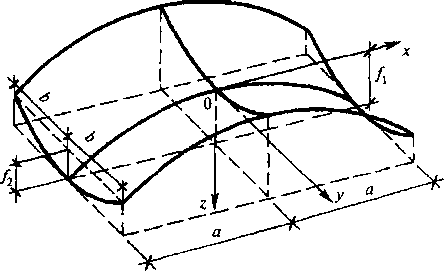

Рисунок 12.1 — Гиперболический параболоид
Особливу увагу при розрахунку і конструювані оболонок негативною гаусової кривизни рекомендується приділяти несиметричний навантаженням. Вони в багатьох випадках викли ¬ ють великі напруги і деформації, ніж і циліндричні розміром 3x6 або 3x12 м.
Просторова жорсткість забезпечується за діянням в роботу всіх вант. Шляхи підвищення посторової жорсткості: попереднє напруження
Оптимальні стріли провисання:
Несучі – 1/8-1/5 прольоту, стабілізуючі 1/10-1/25 прольоту
Відстань між тросами призначають залежно від розмірів несучих елементів буд. для тентових і плівкових до 1м, для жорстких настилів до 3м.
Плити рекомендується проектувати з контурними і проміжними ребрами. У плитах розміром 3x6 м рекомендується принимати одне, а в плитах розміром 3x12 м - два або три поперечних ребра.
Застосовувана система ребер повинна забезпечити міцність і жорсткість плит в стадії транспортування і монтажу, міцність і стійкість оболонки в стадії експлуатації, можливість улаштування прорізів для светоае-раціонних пристроїв і підвісок для кранових шляхів.
Для зручності виготовлення рекомендується, як правило, призначати однакову висоту поздовжніх і поперечних ребер. По зовнішніх бокових гранях ребер плит передбачають ¬ ся пази для утворення шпонок, сприйнятий-мающих після замонолічування швів зсуву ющіе і перерізують зусилля. Плити рекомендується армувати зварними сітками і кар-Касамі. Арматура полиці панелей повинна бути надійно забита приваркой поперечних стер-жней по контуру в межах ребер. У місцях сопряжения полиці з ребром рекомендується установлювати ванти.
36. Перехресні балки та ферми: матеріал та форми, прольоти, висота перерізу, конструкції балок та ферм і вузлів, область застосування і приклади будівель.

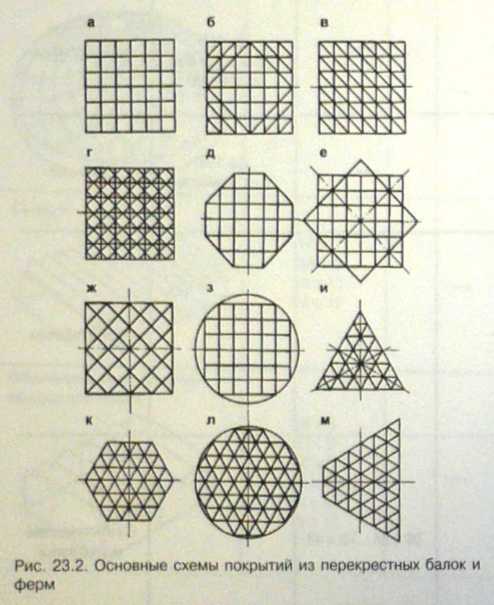

Перехресні
балкові системи утворюються балками
двох або трьох напрямів і спільно
працюють з ними настилів з дощок або
плитних матеріалів. Такі конструкції
застосовують для перекриття квадратних
або прямокутних у плані будівель із
співвідношенням сторін не більше 1:1,5.
При обпиранні по всьому контуру балки
одного напрямку, як правило, вздовж
меншого прольоту являють собою нерозрізні
конструкції висотою 1/18..1/20 прольоту, а
балки іншого напряму утворюються
вставками між першими. Вставки з'єднуються
між собою за допомогою накладок або
металевих стрижнів, вклеєних в деревину.
При обпиранні системи тільки в кутах або на опори, крок яких перевищує крок балок в балочної клітці, передбачаються обрамляють балки. Висоту перерізу цих балок приймають рівною 1 / 2о прольоту. Розміри осередків, утворених балками, призначають 0,75 ... 3 м. Для забезпечення жорсткості настилів в комірках можуть розташовуватися допоміжні ребра.
Балки, що утворюють систему, можуть виконуватися у вигляді дощато клеених або двохпоясних клеефанерних елементів. Застосовують клеефанерние балки коробчатого і двотаврового перерізів з плоскою, хвилястою або переривчастою стінкою, застосування клеефанерних елементів забезпечує мінімальну матеріаломісткість конструкцій.
Згинний момент на 50-60 відсотків менший в порівнянні з простими балками.
Вик. Металеві балки двотаврового перерізу висотою 1/24-1/30 прольоту.
Ферми з паралельними поясами h=(1,18-1,16) L
Дерев*яні від 12-24 м з кроком 3-6 м.
Балки висотою 1/16-1/20 L
Залізобетонні з прольотом до 30 м, кроком 3-6 м. балки висотою 1/16-1/24 L. Ферми висотою 1/15 – 1/20 L.
Для залізобетонних балок з*єднання елементів для збірної конструкції виконують з допомогою зварювання металевих закладних деталей з наступним замонолічуванням швів.
Арматура в каналах нижніх поличок попередньо напружена одночасно у двох напрямах з наступним заповненням розчином після анкетування.
Перекрестные балки и фермы допускают применение консолей с вылетом до 1/5-1/4 от пролета, что заметно снижает величины изгибающих моментов в пролете.
Размеры ячеек между несущими элементами принимают от 1,5 до 6 м.
