33. Куполи: пологі та звищені куполи, матеріал і форми, прольоти, стріла підйому, товщина оболонки, конструкції, вузли, область застосування і приклади будівель.

Купол являє собою поверхню обертання Це просторова несуча конструкція покриття, внутрішня поверхня якого ств обертанням кривої (дуги кола, еліпса, параболи) навколо вертикальної осі. Зусилля в ньому діють в меридіональному і широтному напрямку.

По меридіану виникають стискаючі напруги. По широтах, починаючи від вершини, виникають, також стискають зусилля, що переходять поступово в розтягують, які досягають свого максимуму у нижнього краю купола. Купольні оболонки можуть спиратися на опорне кільце, яке працює на розтяг, на колони - через систему діафрагм або ребер жорсткості, якщо оболонка має в плані квадратну або багатогранну форму.

Матеріали куполів: залізобетоні, армоцементні, з клеєної деревини. констр. пластмаси. (склопластик)

Залізобетоні купола – діаметр 25-120м. товщина оболонок 1/600-1/800 радіуса у вершині купола.

Пологі купола –F/D= 1/5…1/10, високі - F/D більше 1/5

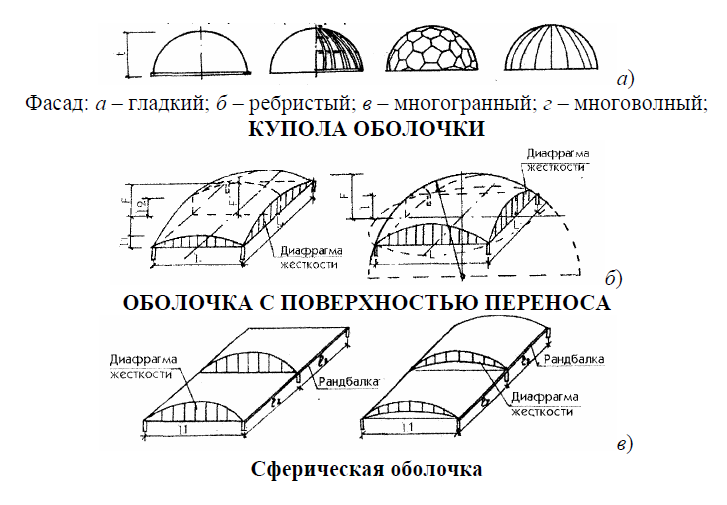

Куполи бувають сферичні і багатогранні, ребристі, гладкі, гофровані, хвилясті

Розглянемо найбільш характерні приклади купольних оболонок.

Покриття палацу спорту в Римі (1960 р), побудованого за проектом професора П.Л. Нерви для Олімпійскіх ігор, являє собою сферичний купол, виконаний зі збірних армоцементних елементів шириною 1,67 до 0,34 м, які мають складну просторову форму (лист 17, а). 114 сегментів купола спираються на 38 похилих опор (3 сегменти на 1 опору). Після виконання монолітних конструкцій і замонолічування збірних сегментів, конструкція купола стала працювати як єдине ціле. Будівля була побудована за 2,5 місяця.

34. Пологі оболонки додатної гаусової кривини: матеріал і форми, прольоти, стріла підйому, товщина оболонки, спирання і контурні елементи діафрагм, конструкції, вузли, область застосування і приклади будівель

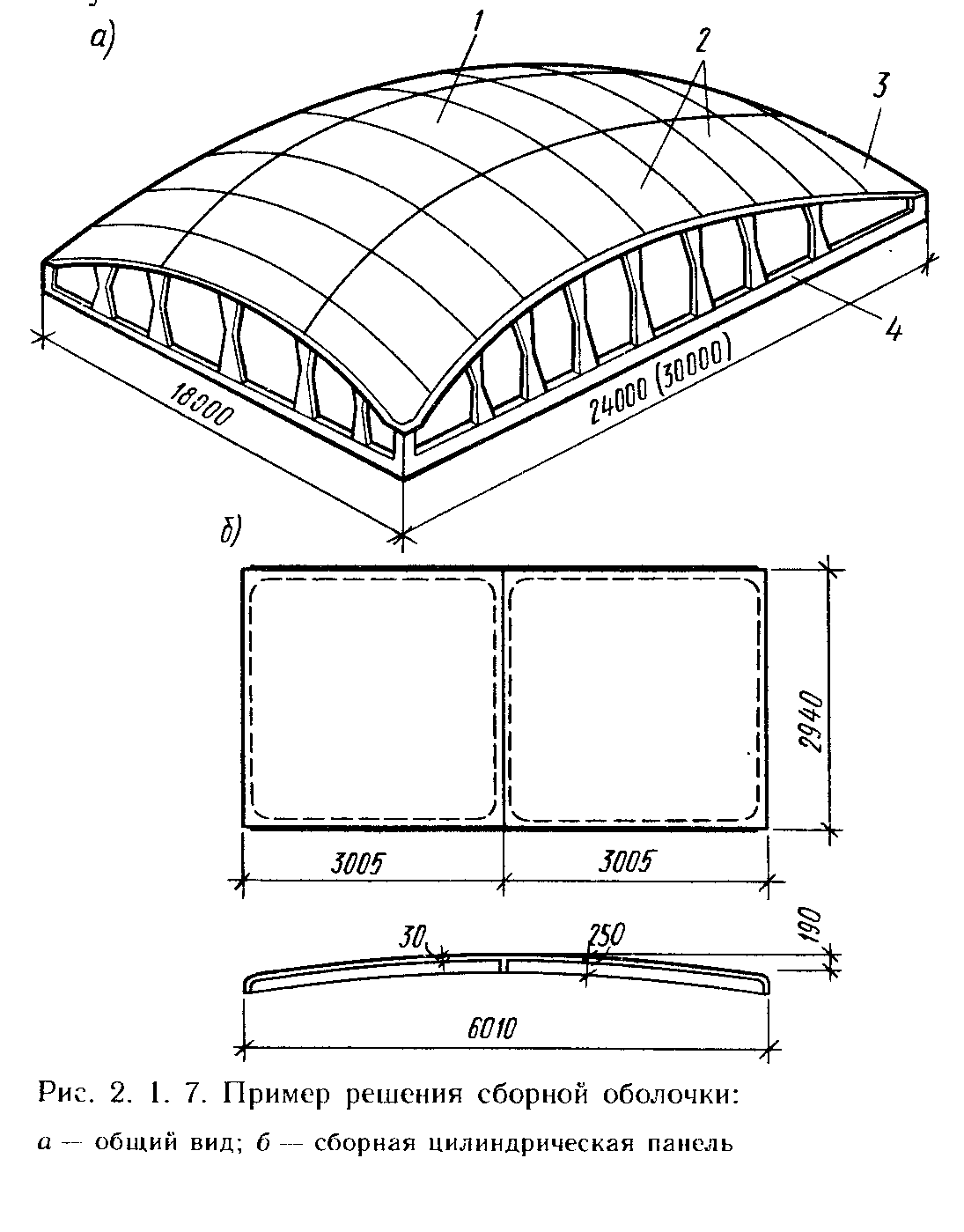

застосовуються циліндричні плити розмірами 3X6 і 3X12 м. Плити рекомендується проектувати з контурними і проміжними ребрами. У плитах 3X6 м приймають одне поперечне ребро, в плитах 3X12 м - два поперечних ребра.

З астосовувана система ребер повинна забезпечувати міцність і жорсткість плит в стадії транспортування і монтажу, міцність і стійкість оболонки в стадії експлуатації, можливість улаштування прорізів для світло аераційних пристроїв і підвісок для кранових шляхів.

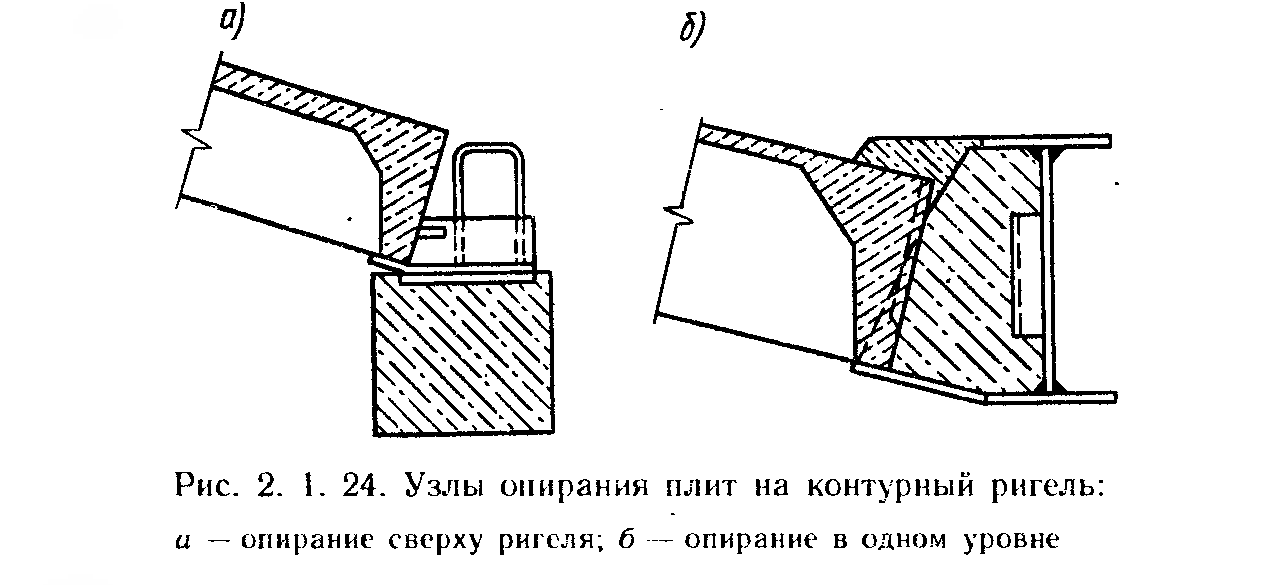

Для зручності виготовлення слід по можливості прагнути до призначення однакової висоти поздовжніх і поперечних ребер. По зовнішніх бокових гранях ребер плит передбачаються пази для утворення після замонолічування швів шпонок, що сприймають зрушують і перерізують зусилля. Плити слід армувати зварними сітками і каркасами. Арматура полиці плит повинна бути надійно забита по контуру в ребрах або в полиці в межах ребер, приварюванням поперечних стрижнів. У місцях сполучення полки з ребром влаштовуються вути.

У великопролітних оболонках для забезпечення міцності і стійкості конструкцій потрібне введення додаткових ребер жорсткості. Так, в оболонці розмірами 102X102 м (рис. 2.1.3, б) [12] її стійкість забезпечується системою попередньо напружених балок - ребер жорсткості, що утворюють сітку 12x12 м, яка в період монтажу служить для обпирання плит. Балки пов'язані з плитами зварюванням закладних деталей і замонолічуванням швів. Для здійснення зв'язку і передачі зсувних зусиль плити і балки забезпечені шпонками і петльовими випусками арматури.
