Міністерство освіти і науки України

Національний університет водного господарства і природокористування

Кафедра електротехніки та автоматики

Програма бакалаврського іспиту

Виконали студенти 4 курсу

Групи АУТП – 43

Рівне 2010

Тестові завдання з дисципліни:

"Системний аналіз складних систем управління"

1. Системою називають:

1. комплекс взаємопов'язаних елементів, що утворюють цілісність.

2. множину об'єктів, які виконують певні функції.

3. комплекс елементів, що взаємодіє із зовнішнім середовищем.

4. структуру та множину функцій, підпорядкованих глобальній меті.

2. Структурою системи називають:

1. сукупність стійких станів елементу в просторі та часі.

2. стійку упорядкованість у просторі і часі зв'язків системи.

3. множину елементів системи.

4. стійку впорядкованість у просторі і часі елементів та зв'язків системи.

3. Емерджентністю називають таку властивість системи, яка:

1) дозволяє розглядати систему як підсистему вищого рівня.

2) полягає в тому, що у складної системи наявні властивості, що не можуть бути виведені з властивостей її елементів.

3) дозволяє розглядати підсистему як систему зі своїм складом елементів та зв'язків між ними.

4) полягає в тому, що система поводить себе як єдине ціле при відсутності збурень.

4. Диференціальне рівняння стану системи має наступний вигляд:

1) х = А + Вu

2. = Ах + В

3. = Ах + Вu

4. = Ах + Вu

5. Декомпозицією системи називають:

1. множину елементів, які знаходяться у взаємодії та певному порядку.

2. ускладнення системи для виконання визначених функцій.

3. об'єднання кількох систем у надсистему.

4. поділ системи на частини з метою зробити зручнішими операції з цією системою.

6. Структуру системи з підпорядкованістю, тобто з нерівноправними зв'язками називають:

1. ієрархічною.

2. матричною.

3. кільцевою.

4. послідовною.

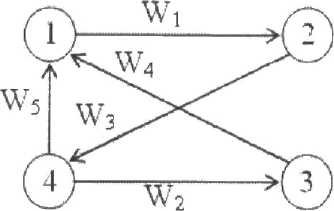

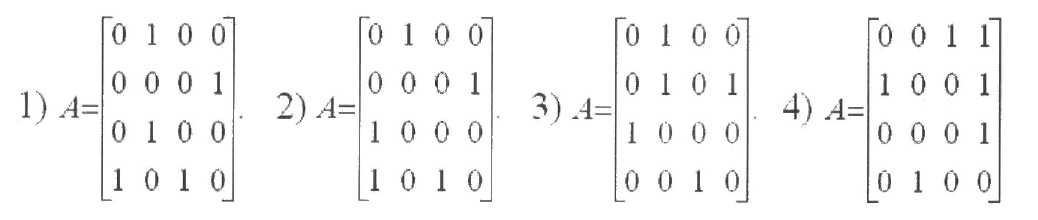

7. Визначте матрицю суміжності для системи» граф якої зображений на рисунку.

відповідь 2

8. Цілеспрямоване втручання в перебіг процесів у системі називають:

1. збуренням.

2. керуванням.

3. метою.

4. завданням.

9. Підлаштування параметрів системи з метою досягнення бажаного стану системою називають:

1. програмним керуванням.

2. параметричною адаптацією.

3. структурною адаптацією.

4. комбінованим регулюванням.

10. Послідовність операцій в процесі керування називають:

1. метою системи.

2. результатом функціонування системи.

3. алгоритмом керування.

4. структурною адаптацією.

11. Суть аналізу системи полягає:

1. в розгляді системи як частини великого цілого (надсистеми).

2. в об'єднанні окремих елементів системи в єдине ціле.

3) в представленні системи у вигляді сукупності простіших компонентів.

4) у встановленні причинно-наслідкових зв'язків у системі.

12. Операцію об'єднання декількох елементів у єдине ціле називають:

1. декомпозицією.

2. агрегатуванням.

3. аналізом.

4. синтезом.

13. Моделлю системи називається:

1. твердження про схожість речей, явищ, процесів в різних об'єктах.

2. реально існуюча або уявна система, яка, заміщаючи і відображаючи іншу систему- оригінал, знаходиться з нею у відношенні подібності.

3. реально існуюча тотожна копія системи-оригіналу.

4. аналог системи, який є складнішим за оригінал.

14. Функціонування системи в часі шляхом моделювання елементарних явищ та обміну сигналами між її елементами відтворює:

1. імітаційна модель.

2. аналітична модель.

3. дескриптивна модель.

4. статична модель.

15. За допомогою мереж Петрі можна моделювати роботу:

1. дискретних асинхронних систем.

2. неперервних асинхронних систем.

3. імпульсних систем.

4. неперервних синхронних систем.

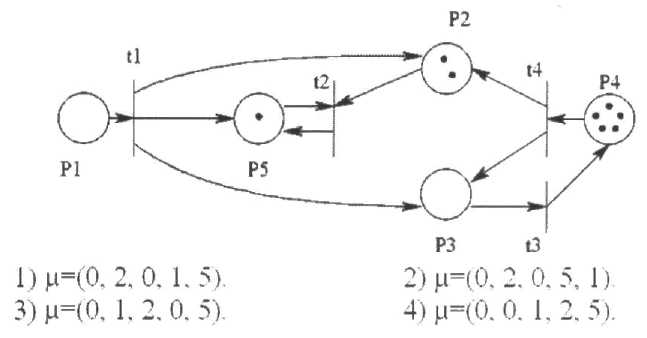

16. Запишіть маркування для мережі Петрі, зображеної на рисунку.

Відповідь 2

17. Кількісною мірою невизначеності в системі є:

1. ентальпія.

2. інформація.

3. ентропія.

4. індекс невизначеності.

18. Метод дерева цілей орієнтований на:

1. одержання повної та відносно стійкої структури цілей, проблем, функцій, напрямків,яка мало змінюватиметься протягом певного періоду часу при змінах, що відбуваються в будь-якій системі, яка розвивається.

2. одержання структури, яка буде змінюватися протягом певного періоду часу принеминучих змінах, що відбуваються в будь-якій системі, яка розвивається.

3. створення інформаційного та математичного забезпечення моделі.

4. деталізацію зовнішніх зв'язків системи з оточуючим середовищем.

19. Що є першим та необхідним етапом будь-якого системного дослідження?

1. Побудова сукупності моделей для описання системи.

2. Аналіз проблеми.

3. Врахування змін та невизначеностей у системі.

4) Правильне та достатньо точне формулювання проблеми.

20. Експертні системи належать до класу:

1. розподілених систем управління.

2. систем підтримки прийняття рішень.

3. автоматичних систем управління.

4. систем управління і збору даних.

21. Системою підтримки прийняття рішень називають

1. комп'ютерну інформаційну систему, яка використовується тоді, коли неможливе використання автоматичної системи прийняття рішень.

2. комп'ютерну систему, яка використовується для прийняття рішень при відсутності оператора.

3) комп'ютерну інформаційну систему, яка використовується для аналізу критичних ситуацій та здатна самостійно генерувати єдине рішення проблеми.

4) комп'ютерну інформаційну систему, яка використовується для розв'язаннядетермінованих і чітко структурованих завдань.

Тестові завдання з курсу «Автоматизований електропривод»

1. Визначити момент на валу двигуна, якщо момент сил опору виробничого механізму М_м=60Н м і він обертається зі швидкістю ωM=15 рад/с. ККД передачі η = 0,85. Момент холостого ходу і швидкість двигуна відповідно дорівнюють М_о = 2,3 Н м і n = 800 об/хв

1. 10, 8 Нм.

2. 12,6 Н м.

3. 13, 0 Нм.

4. 14, 9 Нм.

2. Визначити приведений до вала двигуна момент інерції, якщо моменти інерції двигуна J_d=0,2 кг*м² , редуктора Jp =0,06 кг*м² , виробничого механізму J_м=0,36 кг*м² . Коефіцієнт передачі редуктора i = 3.

1.0,26кг/м².

2.0,30кг/м². 3.0,34кг/м².

4.0,38кг/ м²

3. Визначити час розгону електропривода до швидкості =1500 об/хв, якщо приведений момент інерції J = 0,12 кг* м², момент двигуна М = 52 Нм і момент сил опору М_с=26 Н*м.

1.0,36с.

2.0,72 с.

3.3,46 с.

4.6,92 с.

, , ,

4. Визначити час гальмування електропривода зі швидкості п_с = 1500 об/хв, якщо приведений момент інерції J = 0,12 кг • м², гальмівний момент двигуна М_г = 39 Нм і момент сил опору М_с =13 Н*м .

1. 0,36с.

2.0,48 с.

3.0,72с.

4.0,96 с.

,

5. Визначити коефіцієнт передачі двигуна постійного струму незалежного збудження, якщо U_H =110 В, І_н =21,4A, R_d =0,22 Ом і п_н=3000 об/хв.

1. 1,49 рад/В*с

2.2,74 рад/В*с.

3. 2,85рад/В*с.

4. 2,98рад/В*с.

6. Вказати за яким способом регулювання швидкості двигуна постійного струму незалежного збудження його потужність буде сталою.

1. Зміною напруги на якорі.

2. Зміною струму збудження.

1. Зміною опору в колі якоря.

3. Одночасним зменшенням напруги і збільшенням струму збудження.??

7. Якою ланкою представляють передавальну функцію випрямляча з імпульсно-фазовою системою керування.

відповідь 3

8. Визначити середнє значення напруги широтно-імпульсного перетворювача, якщо час імпульсу ti = 0.05 с, період Т = 0.1 с і напруга живлення U = 110 В.

l.U_cp=5,5B.

2. U_cp=11B.

3.U_cp = 22B.

4.U_cp=55B.

t/T*U=55

9. Визначити критичне ковзання асинхронного двигуна з короткозамкненим ротором, якщо п_н =1440 об/хв, λ = М_К/М_Н =2,2.

1. s_K=0,04

2. s_K =0,088.

3. s_K = 0,167.

4. s_K = 0,184.

, ,
