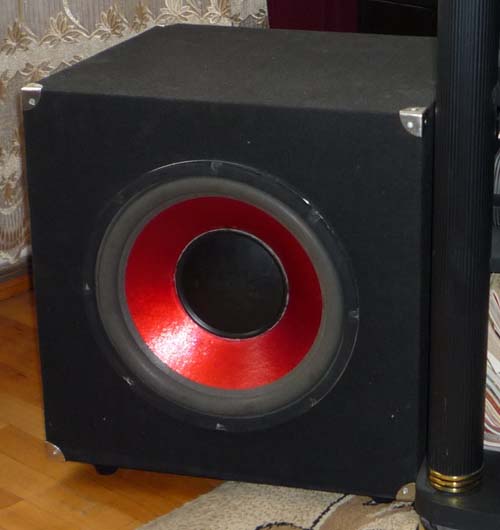

1.3.Конструирование корпуса (ящика) сабвуфера

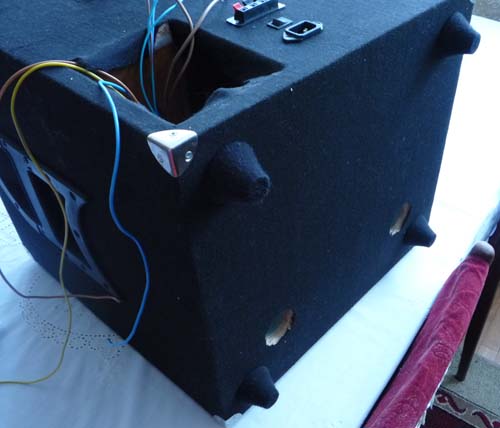

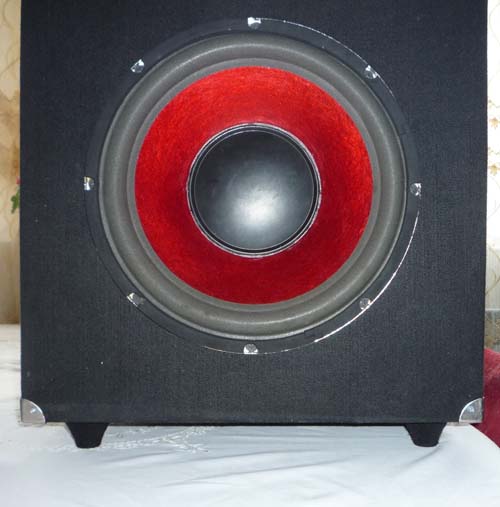

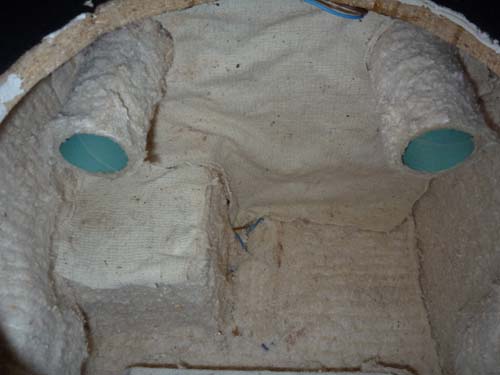

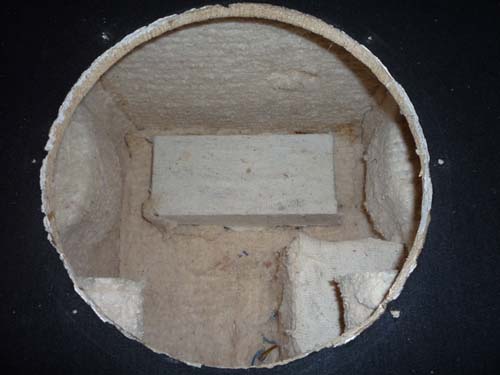

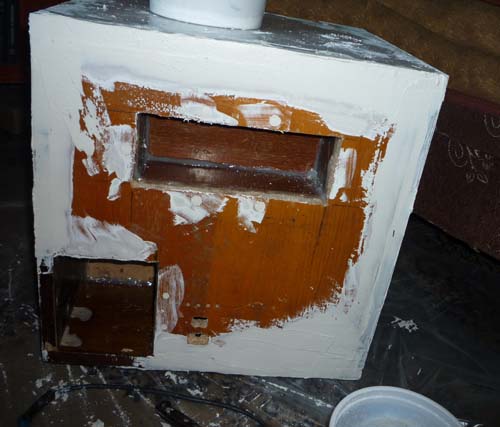

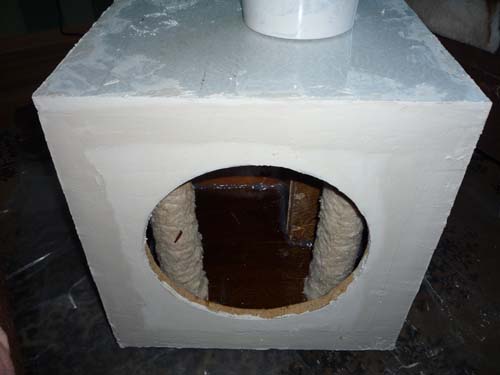

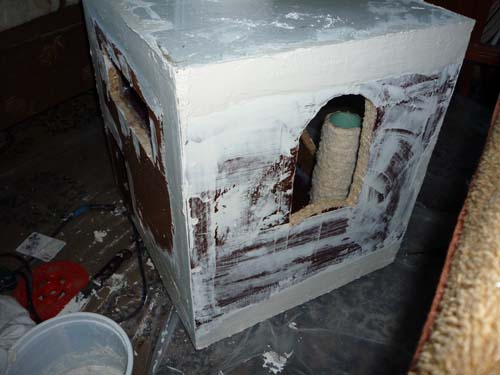

Для получения высококачественного звучания необходимо не только правильно рассчитать, но и тщательно изготовить корпус акустического оформления. После определения внутреннего объема ящика, длины и диаметра трубы фазоинвертора, можно смело поступить к изготовлению корпуса сабвуфера. Материал ящика должен быть достаточно прочным и жестким. Наиболее подходящий материал для корпусов акустических оформлений большой мощности является двадцатимиллиметровый МДФ. Стены ящика крепятся друг к другу саморезами, а щели между ними намазываются герметиком или силиконом. После изготовления ящика делаются отверстия для ручек, и приступают к отделке внешней поверхности. Все неровности выровняются с помощью замазки или эпоксидной смолы (в замазку я добавляю немножко клея ПВА, что предотвращает появление трещин со временем и снижает уровень вибраций). После высыхания замазки поверхности нужно отшлифовать до получения идеально ровных стен. Готовый ящик можно как покрасить, так и покрыть самоклеющейся декоративной пленкой, или просто приклеить плотную ткань. Изнутри к стенам ящика клеится звукопоглощающий материал, состоящий из ваты и марли (в моем случае я приклеил ватину). В качестве фазоинвертора можно использовать пластиковую канализационную трубу или бумажную стержень от разных рулонов, а так же готовый фазоинвертор который можно купить почти в любом музыкальном магазине.

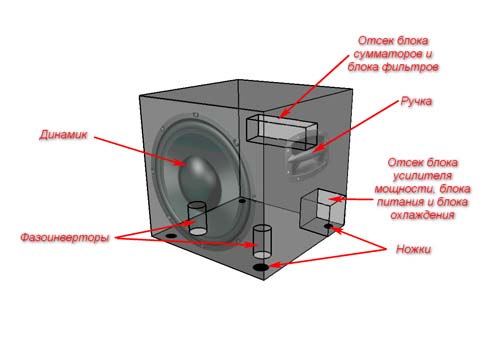

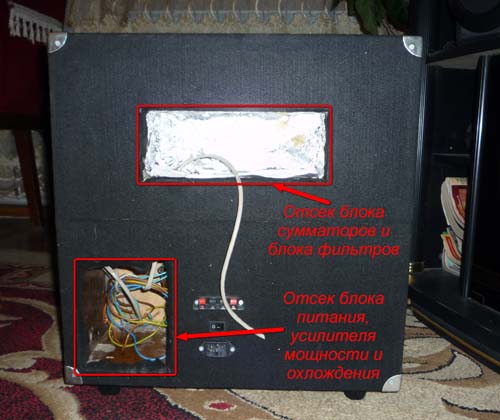

Корпус активного сабвуфера состоит из двух отсеков. В первом отсеке располагается собственно громкоговоритель, а во втором вся электрическая часть (формирователь сигнала, усилитель, блок питания……). В моем случае я расположил блок сумматоров и блок фильтров в отдельном отсеке от блока усилителя мощности, блока питания и блока охлаждения. Изнутри к стенам отсека блока сумматоров и блока фильтров приклеил фольгу, которую подключил к земле (GND). Фольга предотвращает воздействие внешних полей и уменьшает уровень шумов.

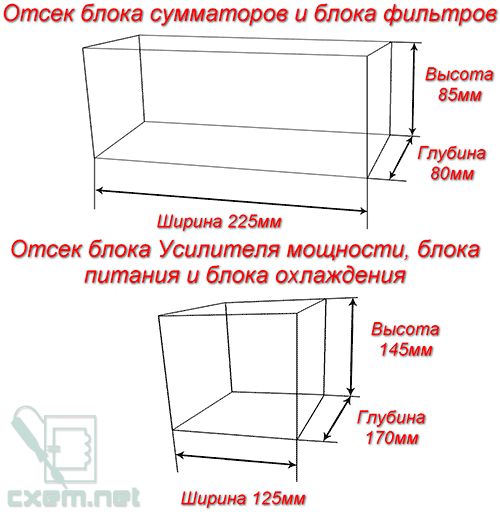

Если будете использовать мои печатные платы, то эти отсеки должны иметь следующие размеры.
2. Электрическая часть активного сабвуфера

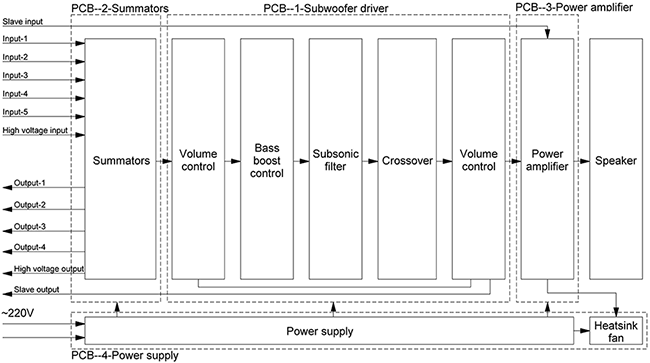

Перейдем к электрической части активного сабвуфера. Общая схема и принцип работы устройства представляется этой схемой.
Устройство состоит из четырех блоков, собранных на отдельных печатных платах.
Блок сумматоров (Summators),
Блок фильтров (Subwoofer driver),
Блок усилителя мощности (Power amplifier),
Блок питания (Power supply) и блок охлаждения (Heatsink fun).
Сначала звуковой сигнал поступает в блок сумматоров (Summators), где происходит суммирование сигналов правого и левого каналов. Потом поступает в блок фильтров (Subwoofer driver), где идет формирование сигнала сабвуфера, что включает в себя регулятор громкости, subsonic filter (фильтр инфра низких частот), bass booster (увеличение громкости на определенной частоте) и Crossover (фильтр нижних частот). После формирования сигнал поступает в блок усилителя мощности (Power amplifier), а потом в громкоговоритель. Обсудим эти блоки по отдельности.
