Точность расположения поверхности.

1. – Отклонение от параллельности, допуск параллельности.

2. – Отклонение от перпендикулярности,...

3. – Отклонение от пересечения,...

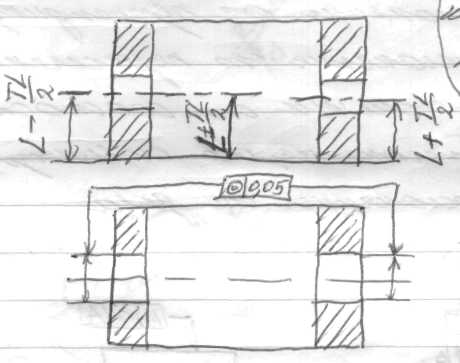

4. – Отклонение от соосности,...

5. – Отклонение от симметричности,...

6. – Отклонение от угла,...

7. – Позиционное отклонение,...

1.

Пов-сть А и пов-сть В Пов-сть А должна быть

должны быть между собой // пов-сти В.

// с допуском 200 мкм.

2.

3.

- Ось верхнего отверстия должна пересекаться с осью нижнего отв. с допуском 100 мкм.

4. Допуск формы так же как и допуск расположения пов-сти назначают тогда, когда он должен быть меньше допуска размера.

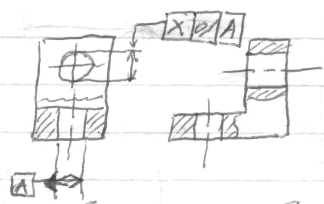

5.

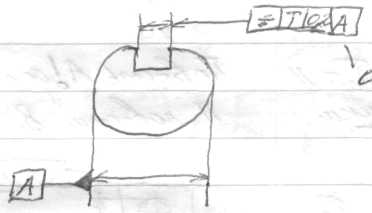

Т – в диаметральном отражении.

А – относительно плоскости симметрии.

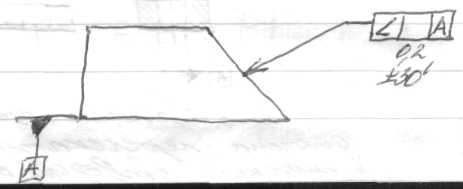

6.

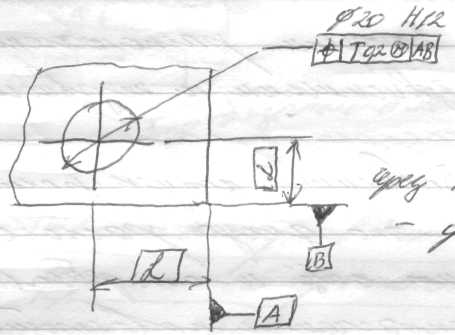

7. При мелко серийном производстве:

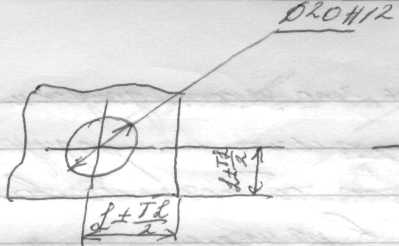

При масштабном (через кондукторную плиту):

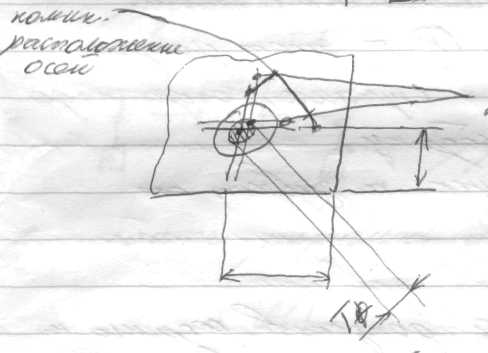

-действительное расположение осей.

Диаметр этой заштрихованной зоны и будет позиционным допуском, т.е. в этой заштрихованной зоне могут располагаться центры будущих отверстий.

Надо учесть, что некот. допуски имеют, или диаметральное, или радиусное выражение. Поэтому это обстоятельство надо отмечать в рамке.

Допуски расположения м.б. зависимыми и независимыми. Зависимый допуск расположения – это допуск расположения, кот. зависит еще и от действительных размеров сопрягаемых пов-стей. Он обозначается буквой М в кружочке – этот допуск назначают в тех случаях, когда надо обеспечить лишь сборку. Независимый допуск не зависит от действительных размеров.

Числовые значения допусков форм и расположения применяются в соответствии с ГОСТ 24634-81. Там установлено 12 степеней точности. В каждой ст.точности допуск увязан с одним из конструктивных параметров. Если предельное отклонение формы и расположения особо не оговорены, то это значит, что они ограничиваются допуском на размер.

Совместное проявление отклонения формы и расположения.

1. радиальное биение – есть проявление не круглости и не соосности.

2. полное радиальное биение – не цилиндричность, не соосность.

3. торцевое биение – есть проявление не перпенд-сти торца оси и не плоскостности на наибольшем диаметре.

4. полное торцевое биение – не перпенд-сть и не плоскостность всего торца.

5. допуск формы заданного профиля – плоский кулачок.

6. допуск формы пространственной пов-сти – пространственный кулачок.
