Глава 3. Безопасность жизнедеятельности

3.1 Анализ потенциально опасных и вредных факторов производственной среды

Как известно, в составе любого устройства, работа которого обеспечивается электропитанием, есть элементы, индуцирующие вредное для здоровья электромагнитное поле, называемое электромагнитным излучением.

Работники лаборатории сталкиваются с воздействием таких физически опасных и вредных факторов, как повышенная температура среды в помещении, повышенный уровень шума, электрический ток, статическое электричество, электромагнитное излучение, отсутствие или недостаточная освещенность рабочей зоны и другие. Кроме того, в лаборатории существуют и другие виды опасности, такие как пожароопасность, термоопасность, токсическое отравление и опасность травмирования движущимися частями оборудования.

Так же все они связаны с воздействием таких психофизических факторов, как умственное перенапряжение, перенапряжение зрительных и слуховых анализаторов, монотонность труда, эмоциональные перегрузки. Воздействие таких неблагоприятных факторов приводит к снижению работоспособности, вызванное развивающимся утомлением. Появление и развитие утомления связано с изменениями, возникающими во время работы в центральной нервной системе, с тормозными процессами в коре головного мозга. Длительное нахождение человека в зоне комбинированного воздействия различных неблагоприятных факторов может привести к профессиональному заболеванию.

3.2 Защита от негативных факторов производственной среды

3.2.1 Защита от шума

Многие производственные процессы сопровождаются значительным шумом. Чрезмерный шум на производстве и в быту, уровень которого не соответствует существующим санитарным нормам, оказывает вредное влияние на организм человека: развивает тугоухость и глухоту, расшатывает центральную нервную систему, вызывает головные боли и бессонницу, учащается пульс и дыхание, изменяется кровяное давление.

Шум является причиной более быстрого, чем в нормальных условиях, утомления и снижения работоспособности человека.

Работа человека в условиях чрезмерного шума ослабляет внимание, что может прослужить причиной производственного травматизма.

Источниками шума в лаборатории являются установки напыления и ТВВ, устройства очистки воздуха, но так как их работа не является продолжительной, помещение лаборатории не относится к числу помещений с повышенным уровнем шума. Нормируется только суммарный уровень шума, который не должен превышать 80 дБ.

3.2.2 Электробезопасность

Электрические установки, к которым относится практически все оборудование: ЭВМ, установки ионной очистки, микроскоп стереоскопический МБС-10, стол монтажный пылезащитный СМП-1 представляют для человека большую потенциальную опасность, так как в процессе эксплуатации или проведения профилактических работ человек может коснуться частей, находящихся под напряжением.

Специфическая опасность электроустановок - токоведущие проводники, корпуса ЭВМ и прочего оборудования, оказавшегося под напряжением в результате повреждения (пробоя) изоляции, не подают каких-либо сигналов, которые предупреждают человека об опасности. Реакция человека на электрический ток возникает лишь при протекании последнего через тело человека.

Электропитание ЭВМ осуществляется от стандартной трехфазной четырехпроводной сети с заземленной нейтралью напряжением U_пит = 220 В. В таких сетях для защиты от порожения электрическим током применяется защитное зануление.

В установках ионной обработки и столах СМП-1 для защиты так же применяется зануление. Кроме того, на установках ионной обработки применяется защитная блокировка высокого напряжения, которая срабатывает при открытии камеры, и диэлектрические коврики.. Перед началом работы необходимо визуально проверить целостность крепления зануляющих проводов к зануляющему контуру, проверить наличие обшивочных панелей на установке ионной обработки и блоках управления, работать только на исправном оборудовании и пользоваться исправными инструментами и оснасткой. При работе на установке ионной обработки находиться на диэлектрическом ковре.

3.2.3 Защита от излучения

Электровакуумные приборы, работающие в установках высоких и сверхвысоких частот при напряжениях свыше 6 кВ, становятся источниками “мягкого” рентгеновского излучения. При напряжениях свыше 15 кВ рентгеновское излучение выходит за пределы стеклянного баллона электровакуумного прибора и рассеивается в окружающем пространстве производственного помещения. Поэтому, если питающее напряжение (постоянное или импульсное) превышает 15 кВ, то необходимо применять средства защиты обслуживающего персонала от рентгеновского облучения.

Электроннолучевые трубки мониторов компьютеров работают под напряжением 26 кВ, а, следовательно, являются источниками мягкого рентгеновского излучения.

Защитные устройства должны обеспечивать защиту обслуживающего персонала от воздействия рентгеновских лучей с таким расчетом, чтобы доза рентгеновского облучения для всего тела человека за год не превышала предела дозы.

Кроме того, для защиты от излучения по бокам расстояние между двумя компьютерами должно быть не менее 2м.

3.2.4 Создание благоприятных микроклиматических условий

Микроклимат производственных помещений - метеорологические условия внутренней среды этих помещений, которые определяются действующими на организм человека сочетаниями температуры, влажности и скорости движения воздуха.

Микроклимат производственного помещения оказывает значительное влияние на работника. Отклонения отдельных параметров микроклимата от рекомендованных значений снижают работоспособность, ухудшают самочувствие работника и могут привести к профессиональным заболеваниям.

Температура воздуха оказывает существенное влияние на самочувствие и результаты труда человека. Низкая температура вызывает охлаждение организма и может способствовать возникновению простудных заболеваний. При высокой температуре возникает перегрев организма, что ведет к повышенному потовыделению и снижению работоспособности. Работник теряет внимание, что может стать причиной несчастного случая.

Повышенная влажность воздуха затрудняет испарение влаги с поверхности кожи и легких, что ведет к нарушению терморегуляции организма и, как следствие, к ухудшению состояния человека и снижению работоспособности. При пониженной относительной влажности (менее 20%) у человека появляется ощущение сухости слизистых оболочек верхних дыхательных путей.

Скорость движения воздуха играет заметную роль в создании микроклимата в рабочей зоне. Человек начинает ощущать движение воздуха при скорости примерно 0,15 м/с. При этом действие воздушного потока зависит от его температуры. При температуре менее 30C поток оказывает на человека освежающее действие, а при температуре более 30C - неблагоприятное.

Нормирование параметров микроклиматических условий осуществляется в зависимости от категории работы. Существует 3 категории работ в зависимости от энергозатрат организма

Работа в диспетчерской относится к категории I_a - легкая физическая работа - производится сидя и не требует физического напряжения. Оптимальные и допустимые параметры микроклимата для этой категории работ соответствует нормам.

3.2.5 Пожаробезопасность

Источником пожароопасности является этиловый спирт и электроустановки. Чтобы исключить опасность возгорания необходимо использовать спирт только по его назначению, по окончании работ сразу же убирать спец. посуду в шкаф для хранения, не хранить в лаборатории количество спирта, превышающее сменную норму, при разлитии спирта немедленно досуха его вытереть. Так же для обеспечения пожаробезопасности в лаборатории имеется углекислотные огнетушители ОУ-2; ОУ-3.Необходимое сопротивление изоляции эл. проводки должно соответствовать требованиям ПУЭ.

Так же проводится ежедневная уборка помещений от сгораемого мусора (бумаги, салфеток и т.п.)

3.2.6 Защита от токсического отравления

Источником токсического отравления может явиться пыль окиси хрома Cr₂O₃. Чтобы исключить опасность отравления необходимо при загружении хрома в тигель для испарения и дальнейшей работе внутри колпака вакуумной камеры находится в респираторе. Чистку поверхностей вакуумной камеры проводить с применением пылесоса так же в респираторе и резиновых перчатках.

3.2.7 Защита от высоких температур

Источниками термоопасности являются нагретая оснастка так как для испарения материалов в вакуумной камере поддерживается высокая температура. Для исключения опасности получения ожогов не следует контактировать с высоковольтным электродом ранее, чем через 15 минут после отключения блока питания. Выгрузку деталей из вакуумной камеры проводить не ранее, чем через 20 минут после отключения испарителя. Работы с испарителем проводить не ранее, чем через 30 минут после его отключения.

3.2.8 Защита от мех. опасности

Источником механической опасности является одна из подвижных частей вакуумной камеры – карусель. Опасность травмирования возникает только при её движении, поэтому для того чтобы обезопасить себя нужно не загружать и не выгружать детали при вращении карусели.

3.3 Обеспечение нормативной освещённости на рабочей поверхности.

С помощью света осуществляется связь человека с окружающей средой.

Рациональное освещение рабочих мест обеспечивает безопасные и здоровые условия труда.

Освещение, соответствующее санитарным нормам, является главнейшим условием гигиены труда и культуры производства. При хорошем освещении устраняется напряжение зрения, ускоряется темп работы. При недостаточном освещении глаза сильно напрягаются, темп работы снижается, утомляемость работников увеличивается, качество работы снижается. Недостаточное освещение рабочих мест отрицательно влияет на хрусталик глаза, что может привести к близорукости. Чрезмерно яркое освещение раздражает сетчатую оболочку глаза, вызывает ослепленность. Глаза работников сильно устают, зрительное восприятие ухудшается, растет производственный травматизм, производительность труда падает. При хорошо организованном, рациональном освещении, соответствующем санитарным нормам, эти недостатки устраняются.

Для рационального освещения необходимо выполнение следующих условий:

- постоянная освещенность рабочих поверхностей во времени (колебание напряжения в сети не должны превышать 4% и выходить за пределы установленных норм);

- достаточная и равномерно распределенная яркость освещаемых рабочих поверхностей;

- отсутствие резких контрастов между яркостью рабочей поверхности и окружающего пространства;

- отсутствие резких и глубоких теней на рабочих поверхностях и на полу в проходах, что достигается правильным расположением светильников, а также увеличением отражения света от потолка и стен помещения и освещаемых рабочих поверхностей.

На данном предприятии для освещения производственного помещения применяется общее освещение с равномерным (симметричным) размещением ламп.

Для освещения помещения с установленными ПЭВМ будут использоваться главным образом, люминесцентные лампы, которые необходимо применять в первую очередь в помещениях с напряженными и точными работами и которые обладают следующими достоинствами:

- высокой световой отдачей (до 75 лм/Вт и более);

- продолжительным сроком службы (до 10 000 часов);

- малой яркостью освещаемой поверхности;

- более экономичны по расходу электроэнергии;

- поверхность трубки лампы мало нагревается (до 40 - 50 градусов).

Наиболее приемлемыми для помещения с ПЭВМ являются люминесцентные лампы типа ЛБ (лампы белого света) и ЛТБ (тепло-белого света). Светильники, встраиваемые в потолок должны устанавливаться так, чтобы колпаки выступали не более, чем на 50 мм от поверхности потолка для уменьшения запыленности. Колпаки светильников изготавливаются из светорассеивающего материала, с коэффициентом пропускания не менее 0,7.

Норма освещенности помещения (E_min) зависит от разряда зрительных работ, выполняемых в данном помещении, который в свою очередь определяется минимальным размером объекта различения.

3.3.1. Расчет заземления

Для защиты работающих от опасности поражения электрическим током при переходе напряжения на металлические нетоковедущие части (например, при коротком замыкании), нормально не находящиеся под напряжением, следует применить защитное заземление. По расположению заземлителей относительно заземляемого оборудования системы заземления делят на выносное и контурное.

Защитное заземление предназначено для обеспечения безопасности человека при прикосновении к нетоковедущим частям оборудования, случайно оказавшимся под напряжением, и при воздействии напряжения шага.

В ПУЭ нормируются сопротивления заземления в зависимости от напряжения электроустановок.

Расчет заземления для участка вытяжки сводится к определению числа заземлителей и длины соединительной полосы исходя из допустимого сопротивления заземления.

Таблица 3.1 - Исходные данные

Вид заземления	выносное
Длина заземлителя, м	2,7
Глубина заложения заземлителя в грунт h, м	0,65
Коэффициент сезонности Kc	2,0
Удельное сопротивление грунта ρ ,Ом∙м	20
Диаметр заземлителя d, мм	55
Ширина соединительное полосы b, мм	50
Допускаемое сопротивление системы заземления по ПУЭ. R ,Ом	4

В качестве заземлителя выбираем стальную трубу диаметром

d = 55мм, а в качестве соединительного элемента – стальную полосу шириной b=50мм.

Выбираем значение удельного сопротивления грунта соответствующее или близкое по значению удельному сопротивлению грунта в заданном районе размещения проектируемой установки.

Определяем значение электрического сопротивления растеканию тока в землю с одиночного заземлителя

где p = 20Ом∙м - удельное сопротивление грунта,

K_c - коэффициент сезонности,

l = 2.7м - длина заземлителя,

D = 55мм - диаметр заземлителя,

t = h + 0.5 ∙l =0,65 + 0,5 ∙ 2,7 = 2м - расстояние от поверхности грунта до середины заземлителя.

Рассчитываем число заземлителей без учета взаимных помех, оказываемых заземлителями друг на друга, так называемого явления взаимного “экранирования”

.

Рассчитываем число заземлителей с учетом коэффициента экранирования

где - коэффициент экранирования.

Принимаем расстояние между заземлителями a = l = 2.7м

Определяем длину соединительной полосы

Рассчитываем полное значение сопротивления растеканию тока с соединительной полосы

Рассчитываем полное значение сопротивления системы заземления

где =0.51 - коэффициент экранирования полосы

Вывод

Сопротивление R_зу= 2,57 Ом меньше допускаемого сопротивления, равного 4 Ом. Следовательно, диаметр заземлителя d = 55 мм при числе заземлителей n= 5 является достаточным для обеспечения защиты при выносной схеме расположения заземлителей.

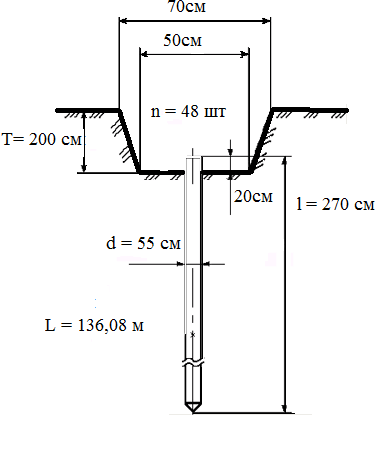

Рисунок 3.1 - Схема полученного выносного заземления.

Рисунок 3.2 - Схема расположения заземлителей.

3.4 Охрана окружающей среды

Размер зоны загрязнения выбросов ООО ВТЦ «Баспик» в атмосферу определяется на основе расчётов приземных концентраций загрязняющих веществ воздухе рассматриваемой территории от выбросов предприятия.

ООО ВТЦ «Баспик» располагается на арендованной территории СКГМИ, поэтому он не оказывает воздействия на условие существующего землепользования, так как не происходит сокращение земель землепользователей, а так же не нарушается территории в процессе строительства и эксплуатации объекта.

На предприятии имеются организованные источники выбросов загрязняющих веществ в атмосферу. Основными источниками выбросов вредных веществ являются: узел приготовления кислот, стойка для промывки блоков, устройства для технохимической обработки, газовая горелка и склады для хранения смазочных материалов кислот и щелочей.

Отходящие газы содержат: оксид азота, ацетон, водород, спирт этиловый, перекись водорода, масло минеральное.

К мероприятиям по уменьшению выбросов загрязняющих веществ в атмосферу относятся: планировочные, технологические и специальные, направленные на сокращение объемов выбросов и снижение их приземных концентраций.

4 Организационно-экономическая часть

4.1 Планирования НИР

Основополагающей частью при разработке любой научно-технической продукции НИР является технико-экономическое обоснование инженерно-технических решений. Устройства, подлежащие разработке, должны по техническому уровню и качеству соответствовать требованиям перспективного аналога на момент освоения в производстве. Для этого требования, заложенные при разработке устройств, должны гарантировать выпуск изделий с показателями, находящимися на уровне лучших отечественных и мировых достижений.

Целью технико-экономического обоснования разработки НИР является правильная оценка ее результатов. Важной функцией управления НИР является планирование - разработка планов экономического и социального развития, а также комплекса практических мер по их выполнению.

4.2 Предпроизводственный этап

На предпроизводственном этапе ведут научно-исследовательские работы по созданию новой конкурентоспособной продукции (технологического процесса) для замены устаревшей или потерявшей спрос. В этот же этап входят опытно-конструкторские работы с определенным объемом экспериментальных исследований, которые завершаются техническими проектами с комплектами рабочей конструкторской документации. Сюда же включена технологическая подготовка производства (ТПП), которая является продолжением конструкторской стадии. Ее цель - разработка методов изготовления спроектированной продукции.

Основная функция НИР - это производство новой продукции в определенный момент времени, объем которой позволяет обеспечить достаточный размер чистой прибыли. В целом предпроизводственный этап - это этап зарождения идеи подготовки и разработки нового товара на рынке. Генерирование технической идеи в новом товаре не всегда завершается ее промышленным производством.

Предпроизводственный этап - одно из направлений по минимизации затрат, так как достаточно полно отражает структуру потребления различных материальных ресурсов на единицу продукции.

3. Этап процесса производства и реализации продукции

Второй этап жизненного цикла изделия включает четыре стадии. На первой стадии - внедрении - продукция производится в небольшом объеме при увеличивающихся затратах на рекламу и сервис. Вторая стадия - рост объема производства - характеризируется увеличением производства и реализации изготовленной продукции. На этой стадии происходит снижение текущих издержек производства. Третья стадия - зрелость - дальнейший рост объема производства, но с постепенным снижением темпов и на какой-то момент отсутствием прироста объема. Четвертая стадия - спад - это стадия отмирания и снижения продажи товара до момента его полного снятия с производства.

На этапе производства и реализации продукции первостепенное значение отводится цене и дополнительным текущим издержкам по стимулированию сбыта готовой продукции.

4.4 Линейный график выполнения НИР

Одной из основных целей планирования НТП является определение продолжительности их проведения. За время выполнения дипломного проекта или курсовой работы студенты, как правило, являются участниками сравнительно небольших исследований.

4.5 Продолжительность каждой работы

Т_п =Т_i /r_i ,

где Т_п - трудоемкость работ, чел\день;

r_i - численность исполнителей, чел.

При построении ленточного графика необходимо охватить весь перечень видов работ по теме, не ограничивая его только работами, выполняемыми студентом.

4.6 Расчет сметы затрат на НИР

В себестоимость НТП включаются затраты, необходимые для производства продукции и выполнения работ, предусмотренных техническим заданием и договором на создание НТП. Затраты, образующие себестоимость НТП, группируются в соответствии с их экономическим содержанием по следующим статьям затрат:

• материалы основные и вспомогательные,

• спецоборудование для научных работ,

• основная заработная плата исполнителей,

• дополнительная заработная плата исполнителей,

• отчисления на социальные нужды,

• прочие прямые расходы,

• накладные расходы

На статью «Материалы» относятся затраты на материалы (сырье, основные и вспомогательные материалы, полуфабрикаты и др.).

Стоимость материалов формируется исходя из цен их приобретения, наценок, комиссионных вознаграждений, уплаченных снабженческим и внешнеэкономическим организациям, стоимости услуг товарных бирж.

Затраты, связанные с доставкой материальных ресурсов транспортом и персоналом научной организации подлежат включению в затраты на производство.

Таблица 4.1 – Линейный график на февраль

Нумерация	Наименование работ	Должность исполнителя	Длительность работы, дн	Численность, чел	Трудоемкость, чел.-дн.	Февраль
						1	4	5	6	7	8	11	12	13	14	15	18	19	20	21	22	25	26	27	28
Этап 1-Разработка ТЗ на НИР:
1.1	Составление проекта ТЗ.	руководитель инженер	3 3	1 1	3 3	Р и	р и	р	и
1.2	Согласование и утверждение ТЗ.	руководитель инженер	2 2	1 1	2 2					р	р и	и
1.3	Изучение науч-технич. литературы.	инженер	3	1	3								и	и	и
1.4	Составление плана дипломного проекта.	руководитель инженер	3 2	1 1	3 2											Р и	р	р	и
1.5	Проработка результатов НИР.	руководитель инженер	3 3	1 1	3 3															р	р	р	и	и	и

Таблица 4.2 – Линейный график на март

Нумерация	Наименование работ	Должность исполнителя	Длительность работы, дн	Численность, чел	Трудоемкость, чел.-дн.	Март
						1	4	5	6	11	12	13	14	15	18	19	20	21	22	25	26	27	28	29
Этап 2-Экспериментальные работы:
2.1	Сбор инфор.материала по теме	руководитель инженер	1 3	1 1	1 3	р	и	и	и
2.2	Выбор элементной базы разработки	руководитель инженер	2 2	1 1	2 2					р	р	и	и
2.3	Разработка и согласование эксперимента	руководитель инженер	2 4	1 1	2 4									р	и	Р и	и	и
2.4	Сбор материалов для проведения эксперимента	руководитель инженер	2 3	1 1	2 3														р	р и	и	и
2.5	Проведение эксперимента	руководитель инженер	2 2	1 1	2 2																		р и	р и

Таблица 4.3 – Линейный график на апрель

Нумерация	Наименование работ		Должность исполнителя	Длительность работы, дн	Численность, чел	Трудоемкость, чел.-дн.	Апрель
							1	2	3	4	5	8	9	10	11	12	15	16	17	18	19		22	23	24	25	26	29	30
Этап 3-Обработка полученных результатов:
3.1	Разработка технологии исследования	руководитель инженер		1 4	1 1	1 4	р	и	и	и	и
3.2	Обработка полученных данных	руководитель инженер		3 4	1 1	3 4						р	р и	и	и	и	р
3.3	Проведение исследований	руководитель инженер		1 3	1 1	1 3												р	и	и		и
3.4	Корректир-ка рассчетов по результ-ов эксперем-ных работ	руководитель инженер		4 3	1 1	4 3																	р и	р и	р и	р
3.5	Сбор расчетов и результатов экспер-ных работ	руководитель инженер		1 3	1 1	1 3																					р и	и	и

Таблица 4.4 –Линейный график на май

Нумерация	Наименование работ	Должность исполнителя	Длительность работы, дн	Численность, чел	Трудоемкость, чел.-дн.	Май
						3	6	7	13	14	15	16	17	20	21	22	23	24	28	29	30	31
Этап 4-Оформление пояснительной записки:
4.1	Оформление пояснительной записки	руководитель инженер	1 3	1 1	1 3	р	и	и	и
4.2	Оформление чертежей и плакатов	руководитель инженер	1 5	1 1	1 5					р	и	и	и	и	и
4.3	Составление проделанной работы	руководитель инженер	2 3	1 1	2 3											р	р	и	и	и
4.4	Приемка НИР	инженер	2	1	2																и	и

Расчет на статью «Материалы» сводится в таблицу .

№	Наименование	Единица измерения	Количество	Цена за единицу, р.	Стоимость, р.
1	МКП	шт.	3	3360	10080
2	CD Диск	шт.	2	20	40
3	Картридж для принтера	шт.	1	250	250
4	Бумага А4	пачка	1	150	150
5	Ватман А1	шт.	8	15	120
6	Транспортные расходы				1596
Всего						12236

Таблица 4.5 - Расходы на материалы

Транспортно-заготовительные расходы (15%)

10640·0,15 = 1596 р.

Всего: 10640+1596=12236 р.

На статью «Спецоборудование» относятся затраты на приобретение стендов, аппаратуры, приборов, механизмов и т.д.

Если в статье «Спецоборудование» используется оборудование, предназначенное и для других тем, то в расчете указывается лишь часть амортизационных отчислений оборудования на время выполнения работы по данной теме.

4.7 Расчет суммы амортизационных отчислений

Расчет суммы амортизационных отчислений сводится в таблицу 4.6.

Таблица 4.6 -Расчет суммы амортизационных отчислений

Наименование оборудования	Полная первоначальная стоимость, р.	Общая норма амортизационных отчислений, (%)	Время эксплуатации дн.	Сумма Амортизационных отчислений, р.
Установка ИО	250000	25	25	6079
Компьютер	19000	12,5	26	240
Принтер	2500	12,5	10	12
Всего:				6331

Для расчета суммы амортизационных отчислений используется формула:

,

где С_п – полная первоначальная стоимость,

Н_о – общая норма амортизационных отчислений,

Т_о – общее количество рабочих дней в году,

Т_э – время эксплуатации по теме.

На статью «Затраты по оплате труда работников» относятся выплаты работникам научной организации, непосредственно занятым созданием НТП.

4.8 Расчет ФЗП

Для определения ФЗП предварительно производится расчет суммарной по всем этапам трудоемкости для каждого исполнителя.

Таблица 4.7 - Расчет трудоемкости

Этапы	Исполнители
	Руководитель	Инженер
1	11	20
2	11	18
3	12	19
Всего:	34	57

Таблица 4.8 - Расчет ФЗП

Исполнитель	Трудоемкость чел. - дн.	Дневная ставка, р.	Зо, р.	Зд, р.	ФЗП, р.
Руководитель	34	910	30940	3712	34652
Инженер	57	450	25650	3078	28728
Всего			56590	6790	63380

Дневная ставка определяется в зависимости от оклада :

Т_д=О/22.

Т_{д рук.}= 20000/22 = 910 р.

Т_{д инж.}= 10000/22 = 450 р.

Дополнительная заработная плата определяется по формуле:

З_д.рук. = З_оН_д /100,

где Н_д – норматив дополнительной заработной платы (12%)

З_д.рук. = 12% З_{о. рук.} = 3712 р.

З_д.инж. = 12% З_{о. инж.} = 3078 р.

На статью "Отчисления на социальные нужды" относятся обязательные отчисления по установленным законодательством нормам органам государственного социального страхования, пенсионного фонда, в медицинские страхования, фонд занятости. Отчисления на социальные нужды принимаются в размере 34% от ФЗП.

Р_сн = (Н_ЕСН+Н_НС)ФЗП /100,

где Н_ЕСН – ставка единого социального налога 30%;

Н_НС – норматив отчислений в фонд социального страхования от несчастных случаев на производстве (0,2%).

Р_сн = (30+0,2) 63380 /100 = 19140,7 р.

Прочие прямые расходы (аренда) Р_пр. =3500 р.

Накладные расходы определяются :

Р_н. = З_оН_н.,

где Н_н – норматив накладных расходов (70÷100%).

Р_н. = 80% 56590/100 = 45272 р.

Полная себестоимость НИР:

С_п= Р_м+З_о+З_д+ Р_сн+ Р_н+ Р_пр.+ Р_ком+ Р_усл= 143528 р.

Плановая прибыль составляет 10% от С_п; П_п = 14352 р.

Цена НИР:

Ц_опт.= С_п + П_п = 143528+14352 = 157880 р.

Определим отпускную цену НИР (ставка НДС 18%):

Ц_отп = С_п + НДС = 143528+25835 = 169363 р.

4.9 Калькуляция плановой себестоимости проведения НИР

Таблица 4.9 – Калькуляция плановой себестоимости

Статьи затрат	Условное обозначение	Сумма затрат, р.	Удельный вес (%)
1. Материалы	Рм	12236	6,48
2. Оборудование	Ро	6331	4,5
3. Основная заработная плата	Зо	56590	33,2
4. Дополнительная заработная плата	Зд	6790	3,9
5. Отчисления на социальные нужды	Рсн	21675	9,7
6. Расходы на служебные командировки	Рк	-	-
7. Услуги сторонних организаций	Рус	-	-
8. Прочие прямые расходы	Рпр	3500	2,23
9. Накладные расходы	Рн	45272	40
Полная себестоимость	Сп	143528	100
Плановая прибыль	Пп	14352
Цена НИР	Цопт	157880
Налог на добавленную стоимость	НДС	26291
Отпускная цена НИР	Цотп	172354

4.7 Характеристики факторов и признаков научных результатов

Результатом НИР является достижение научного, научно-технического, экономического и социального эффектов. Научный эффект характеризуется получением новых научных знаний и отражает прирост информации, предназначенной для "внутринаучного" потребления.

Оценка научной и научно-технической результативности НИР производится с помощью системы взвешенных балльных оценок. Для фундаментальных НИР рассчитывается только коэффициент научной результативности (таблица.4.10), а для поисковых работ и коэффициент научно-технической результативности (таблица.4.11).

Таблица 4.10 - Характеристики факторов и признаков научной результативности НИР

Фактор научной результативности	Коэффициент значимости фактора	Качество фактора	Характеристика фактора	Коэффициент достигнутого уровня
Новизна полученных результатов	0,5	высшая	Новые результаты, теория	1
		средняя	Общие закономерности, методы	0,7
		недостаточная	Положительное решение на основы простых решений	0,3
		тривиальная	Отдельные факторы, ранее получ. результаты	0,1
Глубина научной проработки	0,35	высшая	Сложные теоретические расчёты	1
		средняя	Невысокая сложность рассчётов	0,6
		недостаточная	Теоретические расчёты просты	0,1
Степень вероятности	0,15	большая	-	1
		умеренная	-	0,6
		малая	-	0,1

Таблица 4.11 - Характеристики факторов и признаков научно-технической результативности НИР

Фактор научной результативности	Коэффициент значимости фактора	Качество фактора	Характеристика фактора	Коэффициент достигнутого уровня
Перспективность использования	0,5	первостепенная важная полезная	―¦―¦―¦――¦―¦―¦― ―¦―¦―¦―	1 0,8 0.5
Масштаб реализации	0,3	научная экономика отрасль отдельной фирмы	до 3,5,10,>10 ―¦―¦―¦――¦―¦―¦――¦―¦―¦―	1;0,8;0,6;0,9 0,8÷0,1
Завершенность результатов	0,2	высшая средняя недостаточная	―¦―¦―¦――¦―¦―¦――¦―¦―¦―	1 0,6 0,4

Рассчитаем коэффициенты научной и научно-технической результативностей по формулам:

К_н.р. = К_з.н.·К_д.у.

К_н.т.р. = К_з.н.·К_д.у. ,

где К_з.н. – коэффициент значимости,

К_д.у. – коэффициент достигнутого уровня.

Коэффициент научной результативности равен:

К_н.р. = 0,35+0,21+0,09=0,65

Коэффициент научно-технической результативности равен:

К_н.т.р. = 0,4+0,24+0,16 = 0,76
