26. Безвыверочный метод монтажа металлических колон.
При монтаже металлических конструкций широко применяют безвыверочный метод монтажа. Безвыверочный метод монтажа - это монтаж конструкций и оборудования, имеющих высокую точность обработки контактных поверхностей, отверстий и гнезд в стыках, без дополнительных перемещений (выверки).

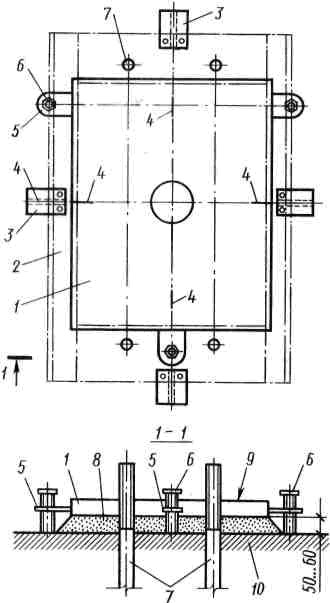

Для стальных колонн безвыверочный метод монтажа предусматривает установку колонны на заранее выверенные фрезерованные опорные плиты, что исключает в дальнейшем выверку самих колонн и подкрановых балок (рис. 10.15). После выверки с помощью выверочных болтов расположения плит в плане и с точностью ±1 мм по вертикали под плиты подливают цементный раствор. Затем на плиты наносят осевые риски, которые при установке колонн совмещают с рисками на башмаках. Безвыверочный метод монтажа позволяет уменьшить трудоемкость установки колонн примерно на 30%.
При окончательном закреплении колонн при строительстве быстровозводимых коттеджей, затягивают анкерные болты, ставят дополнительные расчалки вдоль ряда колонн (для высоких колонн) и крестообразные расчалки (для высоких колонн с узким башмаком). Первые две смонтированные колонны раскрепляются предусмотренными проектом постоянными или (при отсутствии таковых) временными жесткими связями.
Подкрановые балки устанавливают на консоли колонн и временно крепят к упорам через прокладки с овальными отверстиями. Регулировку балок по высоте и в плане производят за счет извлечения или добавления подкладок.
Подстропильные фермы устанавливают на монтажные столики, приваренные к колоннам, и укрепляют расчалками; стропильные фермы - на монтажные столики колонн или на подстропильные фермы. При опирании на железобетонные опоры подстропильные фермы устанавливают на анкерные болты, заделанные в торцах колонн.
При монтаже стропильных ферм следует обращать особое внимание на их устойчивость. Для этого первую ферму до расстроповки крепят расчалками, после чего вторую ферму связывают с первой прочными связями и распорками. При отсутствии прогонов фермы связываются временными распорками или 2...3 плитами покрытия, устанавливаемыми и закрепляемыми до расстроповки. Минимальное количество прогонов или распорок для бесфонарных ферм при пролете до 18 м - 2 шт., более 18 м - 3, для ферм с фонарем - соответственно 3 и 6 шт.
Для предотвращения потери устойчивости ферм плиты покрытий следует укладывать симметрично с обеих сторон от упорных узлов к коньку. При монтаже фонарных ферм плиты укладывают симметрично по поясам ферм, а затем по фонарю.
Выверку конструкций производят при их установке. Исключение составляют подкрановые балки, выверку которых можно выполнять лишь после установки конструкций всего пролета и окончательного закрепления колонн и ферм. После выверки положения конструкций и правильности установки секции каркаса производят окончательное крепление монтажных стыков с помощью сварки или болтовых соединений. Приемы конструкций оформляют актом.
27. Монтаж железобетонных и металлических подкрановых балок.
Подкрановые балки устанавливают сразу после монтажа колонн в монтажной ячейке. При подъеме подкрановую балку удерживают двумя оттяжками. Принимающие балку на высоте монтажники находятся на подмостях или площадках, на монтажных лестницах. Они удерживают конструкцию от соприкосновения с ранее установленными элементами и разворачивают ее в нужном направлении перед установкой. Правильность опускания балки контролируют по совпадению рисок продольной оси на балке и консоли, а также по риске ранее установленной балки. Отклонение от вертикали устраняют, устанавливая под балку металлические подкладки. Балку временно крепят анкерными болтами.
При установке колонн с фрезерованными подошвами на фундаменты, забетонированные до проектной отметки, или на строганые металлические плиты положение подкрановых балок выверяют только по направлению главной оси.
