13.Схеми віялового та пучкового розташування глибоких свердловин, їх характеристика та оцінка.

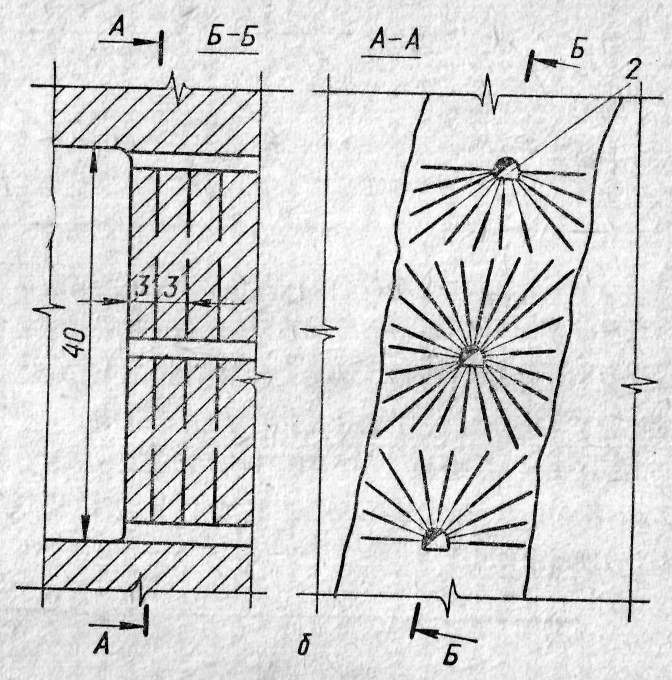

Рис. Веерное расположение скважин

При веерном расположении скважин проходят буровые восстающие и из них буровые камеры для размещения обо­рудования. Размеры буровых камер обычно составляют: высота — 2,5 м, длина — 3—4, ширина — 2,5 м. При вертикальном забое веерные комплекты скважин бурят из штреков или ортов. Веерное рас­положение скважин позволяет уменьшить число перестановок стан­ка, так как все скважины в веере бурят с одной установки. Нужно проходить меньше выработок, чем при параллельном расположении скважин.

Существенный недостаток веерного расположения скважин — необ­ходимость бурения их в значительно большем количестве, чем при па­раллельном расположении. Общая длина скважин увеличивается на 50—60 %. Однако несмотря на это, веерное расположение скважин применяют чаще, чем параллельное, поскольку современные буровые станки позволяют бурить скважины с довольно большой скоростью и некоторое увеличение их количества обходится дешевле, чем проход­ка буровых выработок, необходимых при параллельном расположе­нии скважин.

При веерном расположении скважин устья их оказываются на рас­стоянии в несколько десятков сантиметров одно от другого. Крепкие руды отбиваются по плоскости, в которой расположены скважины на­столько точно, что в забое остаются следы скважин.

В некоторых случаях забой имеет вид наклонной плоскости. Рас­положение скважин при этом такое же, как и при забое в виде гори­зонтальной плоскости.

Рис. Пучковое расположение скважин

Пучковое расположение скважин означает, что из одного места пробурено несколько вееров скважин в различных плоскостях. Пучковое расположение применяют в основном лишь для посадки потолочины и разрушения целиков. Взрывают скважины в пучке одновременно или с короткими замедлениями по веерам. По отбойке пучками скважин в очистной камере имеются лишь отдельные примеры (шахта «Южная» Нижне-Тагильского комбината).
