3. Замена картриджа в лазерных принтерах hp LaserJet 1020 и Canon lbp-1120

А) подготовка к замене картриджа

Б) замена картриджа

В) правила эксплуатации картриджей для лазерных принтеров

Подготовка:

1. Нам понадобиться лист бумаги или целлофановый пакет, чтобы завернуть вытащенный картридж.

2. Нам понадобиться новый картридж. Собственно, чтобы поставить его на место вытащенного.

Когда всё подготовлено, можно приступать к делу.

Для начала, находим на  принтере заветную крышечку под которой хранится картридж. В нашем случае, мы имеем дело с принтерами  Canon LBP-1120 и HP LaserJet 1020. В других моделях лазерных принтеров система схожая. Всё открывается либо при помощи кнопочки, либо вручную без приложения особых усилий.

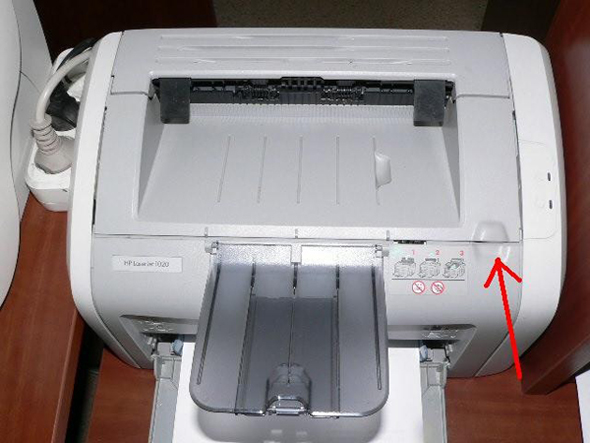

HP LaserJet 1020

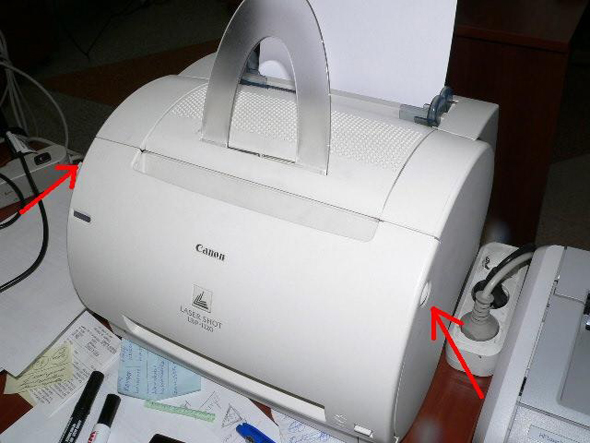

Canon LBP-1120

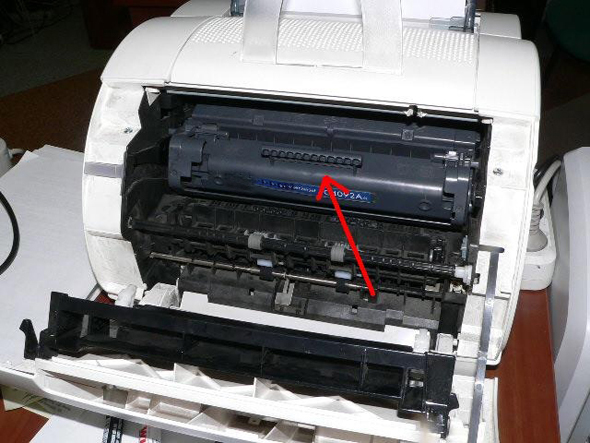

Далее, открываем крышку принтера и видим картридж. У него есть специальная ручка, взявшись за которую, его можно вытащить из принтера. Аккуратно берёмся за ручку и без особых усилий достаём картридж из принтера. Осторожно кладём картридж на, подготовленную заранее, бумагу или пакет.

Израсходованный картридж можно снова заправить, лучше обратиться к фирме, предоставляющей такую услугу.

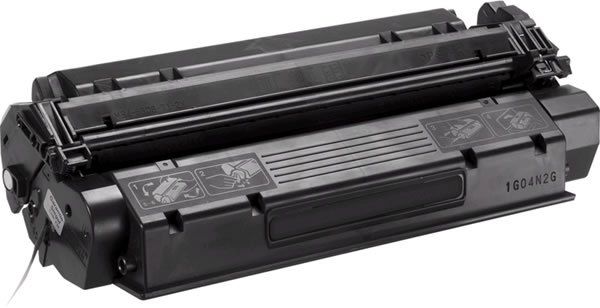

Если же у Вас уже есть новый или заправленный картридж, то его нужно вставить в принтер.

Новый картридж  нуждается в  подготовке к работе. Подготовка заключается в том чтобы вытащить из картриджа специальную полиэтиленовую ленту. Если ленту не вытащить, то принтер попросту не будет печатать.

Осторожно берёмся за край ленты и вытягиваем её.

После подготовки картриджа, вновь открываем крышку принтера, берём картридж за ручку и вставляем его (давить на картридж не нужно). В принтере обычно есть специальные направляющие и картридж по-ним легко встаёт на место.

На некоторых моделях принтеров есть лампочки индикаторы красного и зеленого цвета, если картридж встал на место значит загорится зелёная лампочка, если же красная — то либо вы не закрыли плотно крышку принтера, либо не доставили картридж на место. Проверяем плотно ли закрыта крышка принтера, если всё в порядке, достаём картридж и снова вставляем его.

Важные правила эксплуатации картриджей для лазерных принтеров

Когда заканчивается тонер, многие пользователи думают, что картридж полностью отработал свой ресурс, и выбрасывают его. Фактически выбрасывается механизм, детали которого могут работать качественно и надежно.

Своевременная регенерация и восстановление – обязательное условие правильной эксплуатации лазерного принтера. Не стоит самостоятельно браться за это непростое дело – чтобы сберечь свою технику от поломки, ремонт и техническое обслуживание должны осуществлять профессионалы.

Практически все неполадки в работе картриджа устраняются при тщательной чистке и замене изношенных комплектующих. Если произведена чистка и заправка тонером – картридж называют восстановленным. Простое заполнение картриджа новым тонером абсолютно недопустимо - картридж необходимо не только тщательно очистить от случайно попавших в него инородных тел (часто они затягиваются вместе с бумагой), но и полностью удалить остатки старого тонера, освободить бункер для отработки.

Одной из важнейших деталей картриджа для лазерных принтеров является фотобарабан, повреждения фоточувствительного слоя которого не замедлят сказаться на качестве печати. Но и барабан можно заменить новым либо восстановленным по специальной технологии. Рекомендуемая замена фотобарабана после третьей заправки.

Из опыта по заправке катриджей НР

Как известно у всего есть свой ресурс. У картриджей тоже. И в один прекрасный момент тонер в них заканчивается. Тонер представляет собой мелкодисперсную смесь различных элементов: смол, графита, железосодержащего порошка и других элементов. Для различных фирм, а также даже для различных моделей принтеров одного производителя состав тонера всегда различен. Приведу основные рекомендации по хранению и использованию тонера:

• Тонер следует хранить при комнатной температуре в герметически закрытом сосуде

• При использовании тонера обращают внимание на то, чтобы на него не попадала вода, особенно горячая. Следует избегать проведения работ с тонером вблизи открытого огня, или нагревательных элементов. Несоблюдение этих правил может привести в лучшем случае к потере свойств тонера при его использовании после заправки картриджа, а в худшем случае – к выходу из строя картриджа, и возможно - принтера

• До заправки картриджа для устранения комков емкость с тонером следует энергично встряхнуть в течение нескольких секунд.

• Следует избегать попадания тонера в дыхательные пути и глаза, так как это может вызвать различные аллергические реакции и обострение приступов астмы. Поэтому при проведении работ с тонером желательно надеть средства защиты глаз (закрытые очки) и дыхательных путей (респиратор). При возможности необходимо использовать вытяжку (чтобы тонер не попадал в окружающее пространство, а скапливался в фильтре вытяжки).

• Нельзя использовать для заправки картриджа тонер из бункера отработанного тонера.

• Картридж заправляют тонером, специально предназначенным для данной модели. Помните – универсального тонера для заправки картриджа нет.

• Объем заправляемого тонера не может быть больше, чем необходимо. Для уточнения объема заправляемого тонера в картридж следует навести справки. Как правило, объем заправки картриджа указывается на емкости с тонером для одноразовой заправки.Перезаправка не продляет срок службы катриджа, а может забить бункер , не позволяя вращаться мешалке, что приводит к его отказу.

Так как в последнее время стали наблюдаться случаи появления в продаже некачественного тонера, при его приобретении следует соблюдать известную осторожность. Относительно качества тонера стоит сказать отдельно: Марка HQR (High Quality Resolution), - это тот тонер, который рекомендуется использовать для картриджей, применяемых для печати особо мелких деталей - микротекста. Касательно американской фирмы IQC (логотип в виде пирамидки из шести треугольников),то тонер этой конторы также используется при перезаправках. Такой значок является не только фирменным знаком, но и гарантией хорошего качества. Они серьезно подходят к проблеме производства тонера. Я использую тонер 5Si этой фирмы для заправок всех картриджей НР. Без всяких проблем: картридж второй заправки выдавал качество практически как новый. Что нам понадобится:

• Бокорезы для извлечения оси барабана.

• Плоская отвертка - по необходимости.

• Сухая тряпка

Несколько правил обращения с барабаном:

• С барабаном обращаются с особой осторожностью, чтобы не повредить нанесенное на него покрытие.

• Не допускается попадание света на барабан. Достаточно будет обычной лампочки. Хотя, есть и более светоустойчивые экземпляры. Но я бы не рисковал.

• Не допускается касание руками рабочей поверхности барабана, так как могут образоваться невидимые глазом жирные пятна, влияющие на качество печати.

• Категорически запрещается использовать барабан, на котором видны следы разрушения покрытия (как правило, об этом говорит радиальная полоса по краям барабана, имеющая более светлый оттенок по сравнению с прилегающей областью). Собственно сама инструкция :

1. Снимаем барабан и зарядный ролик

2. Вставляем в промежуток между половинками картриджа лист бумаги (А4 длинной стороной, подвернутый так, чтобы более-менее плотно входил и чуть-чуть торчал из щели засветки) и, перевернув картридж мусоркой вверх, вытряхиваем отработанный тонер. !!!!!!Очень важно не насыпать тонер на магнитный вал, при некоторой тренировке это вполне достижимо. Но лучше не насыпать - будет очень неуютно.

3. Ролик с барабаном вставляем на место, предварительно вытерев начисто изопропиловым спиртом.

4. Теперь - самое неприятное. На новом картридже: крышку на бункере (не ту, где шестеренки, а противоположную) отламываем. Она приварена к корпусу в двух точках (они - в глубоких отверстиях на крышке), и, если в этих точках неглубоко поскрести плоской отверткой по оплавленной пластмассе, а потом поддеть саму крышку, то она аккуратно отламывается. Окончательно снять ее мешает кронштейн шторки барабана - пластмассовый, на защелке. В "ухе" крышки вращается один из проволочных поводков подвески шторки. Если с усилием поворачивать крышку вокруг поводка в сторону верха картриджа (где этикетка), отжимая ею кронштейн шторки, то при некотором навыке она достаточно легко снимается. !!!!! Важно не спихнуть кронштейн с его оси - под ним не принципиальная, но довольно нужная пружинка, закрывающая шторку, и на место она ставится с такими матами. А ее отстутствие чревато неплотным контактом картриджа и белесыми полосами на листе

5. Снимаем крышку. Под ней заглушка тонер-бункера, вынимается голыми руками, иногда - при помощи той же отвертки.

6. Всыпаем тонер, закрываем. !!!!! Бункер и магнитный вал можно не чистить, проблем не было ни разу в процессе эксплуатации.

7. Запихиваем крышку на место. Приклеивать не обязательно - на дальнейшей работоспособности принтера это не скажется.

8. Собственно все. Осталось вытереть тряпкой стол и картридж

Способ, конечно для товарной перезаправки вряд ли пригоден из-за сломанной крышки, но для домашнего использования - вполне. Второй способ (в основном для картриджей к НР1010 и иже с ними)

• Нам понадобятся

• Крестовая отвертка

• Плоская отвертка

• Небольшие пассатижи,

• Мягкая кисть

• Тряпка

• Темный пакет

Разбираем картридж

1. Отворачиваем винты справа (здесь и далее - при расположении картриджа этикеткой к себе) два винта, крепящих фигурный пластмассовый фиксатор оси фотовала, и еще два, крепящих крышку с шестеренками.

2. Видим: две половинки. В одной фотобарабан, ролик переноса, ракель и бункер отработки (она же по контексту первая половинка). В другой магнитный вал и бункер с тонером (соответственно - вторая половинка)

3. Вынимаем пассатижами металлическую ось фотобарабана с левой стороны,

4. Снимаем пластмассовый фиксатор правой оси барабана (ранее освобожденный от крепящих винтов)

5. Разделяем одной рукой половинки картриджа, аккуратно, взявшись за пластмассовую насадку.

6. Вынимаем барабан и (важно!) кладем его в черный пакет. !!!!! Этой операции здорово мешает защитная шторка барабана, приходится исхитряться и удерживать ее пальцем. Можно обойтись плоской отверткой, вставленной в зазор между половинками с левого края Внимание! Сразу после изъятия барабана может начать высыпаться использованный тонер из бункера отработки!

7. Извлекаем ролик переноса (вал, покрытый мягкой резиной, черной "с проседью") !!!!! Хвататься руками за прорезиненную часть не надо - достаточно поддеть его ось с одного конца отверткой, тогда можно будет ухватиться за освободившийся металлический кончик.

8. Извлекаем обе оси, соединяющие половинки картриджа. Подталкиваем концы по обоим торцам металлического основания ракеля отверткой наружу и вытягиваем за высунувшиеся кончики пассатижами.

9. Половинки картриджа разделились.

10. Вытряхиваем из первой половинки через имеющуюся щель отработку, слегка помогая плоской отверткой !!!!! Можно, конечно, снять ракель - на случай если картридж перезаправлялся больше 3х раз. Но в при замене в первый раз - это неактуально: отработка и так высыпается без проблем.

11. Вычищаем остатки кистью

12. Ставим на место ролик переноса.

13. Возьмем теперь вторую половинку картриджа. Осматриваем ее: вот магнитный вал с "бородой" из остатков тонера (снимается кисточкой), вот дозирующее лезвие, похожее на ракель.

14. Крышка с шестеренками после разделения картриджа снимается легко, достаточно вытащить из паза в ней конец кронштейна защитной шторки

Засыпаем тонер

15. На самой большой шестеренке из имеющихся в снятой крышечке есть два толкателя, как раз пригодные для вращения детальки, которая очень похожа на пробку бункера, но на самом деле это хвостовик мешалки.

16. Извлекаем магнитный вал (За концы оси!)

17. Мягкой кистью счищаем с него остатки тонера. !!!!!!У меня лично в этом месте часто с правого конца вала падают несколько крепежных деталек и косозубая шестеренка. Одевать уже на стадии сборки надо, после смены тонера : надевается зеленый колпачок (такой же, только черный, есть и на левом конце), фиксатор (черная пластмассовая деталь с одним большим отверстием в центре и двумя маленькими по краям - в ушках) устанавливается чашеобразной выемкой наружу, причем фигурная металлическая шайба, если она тоже выпала, вставляется так, чтобы она была ближе к магнитному валу. Длинное "ушко" с отверстием должно входить в хорошо заметный паз на корпусе половинки. Фиксация происходит за счет стержней, выходящих из крышки с шестеренками и попадающих в отверстия "ушек" фиксатора. Надеть неверно нельзя - деталька встает с заметным перекосом.

18. Вычищаем старый тонер из второй половины картриджа. Смешивать остатки "родного" тонера с новым не рекомендуется. Свойства немного разные.

19. Тонер можно сыпать в щель между пластинками, придерживая отверткой. Но так умучаешься. Проще снять лезвие. Отворачиваем два винта. Снимаем пластмассовые накладки по обоим концам лезвия и, собственно, лезвие.

20. Засыпаем новый порошок. !!!!! Перед всыпкой стоит как следует встряхнуть баночку. !!!!! Чтобы порошок не сыпался, куда не надо, используем маленькую пластмассовую воронку, которую всегда легко скрутить из бумаги, закрепив от раскручивания канцелярской скрепкой или скотчем. Собираем картридж  Ставим на место дозирующее лезвие !!!!! Главное не забыть сначала поставить на краях тоненькие прозрачные

21. прокладки, если их тоже сняли, затем само лезвие, потом пластмассовые накладки - белая справа, цветная - слева И только после всего этого заворачиваем винты - они, обычно, самые длинные.

22. Ставим на место саму крышку с шестеренками !!!!! Концы оси магнитного вала, как обычно, не круглые, а с заточкой, которая должна быть правильно сориентирована относительно отверстий, в которые входит ось (причем с обоих концов; начинать лучше с левого). !!!!! К левому концу вала подходит контактная пластинка - обратите внимание на наличие нормального электрического контакта.

23. Надеваем косозубую шестерню и закрываем все это крышкой с шестеренками.

24. Закрепляем ее двумя винтами, для контроля проворачиваю шестерни. !!!!! постарайтесь до окончания этих манипуляций не переворачивать половинку картриджа, чтобы не выскочил магнитный вал и не высыпался тонер.

25. Вставляем "ушки" второй половины картриджа в пазы первой,

26. Ставим оси на место. !!!!! Большое отверстие под ось фотобарабана должно быть справа. !!!!! В этом месте можно несколько посыпать барабан и ракель тонером.

27. Раздвигаем половинки картриджа, вставив плоскую отвертку в щель между ними.

28. Устанавливаем на место барабан Внимание! Не касайтесь барабана руками! Чревато! Жиропотовые выделения пальцев рук активно реагируют с поверхностью барабана

29. Вставляем до упора левую (металлическую) ось фотобарабана, на правый его конец надеваем пластмассовый фиксатор Вынимаем отвертку из щели и заворачиваю винты. !!!!! металлическая "кнопка" на правой оси барабана - тоже электрический контакт.

30. Вытираем корпус картриджа тряпкой. Все! Впрочем, если вам повезло, и у вас картридж уже предназначенный для дозаправки (с колпачком), то я искренне за вас рад. P.S. Должен напомнить, что производитель категорически не рекомендует иcпользовать перезаправленные картриджи, поэтому вы все это делает на свой страх и риск
