2.4 Этапы реализации проекта
С целью минимизации времени простоя сети в процессе реализации проекта, модернизация выполнялась поэтапно.
1. Подготовка помещения для размещения телекоммуникационного и серверного оборудования.
Подготовка помещения заключается в приведении помещения в состояние, соответствующее требованиям серверных помещений .
Серверное помещение (СП) – изолированное помещение, с ограниченным доступом, занимаемое телекоммуникационным и серверным оборудованием, и отвечающее требованиям его безопасности. СП является помещением специального назначения, предназначенным для выполнения телекоммуникационных функций, подлежащее защите. Все активное сетевое оборудование (маршрутизаторы, коммутаторы, серверы и пр.) и кроссовые панели располагаются в СП, оснащаемых (при необходимости) гарантированным электропитанием и аппаратурой обеспечения требуемого температурно-влажностного режима, дистанционного наблюдения и автоматического пожаротушения.
Оборудование, размещенное в СП, предназначено для круглосуточной работы. Выключение оборудования СП производится в следующих случаях:
для проведения регламентных или ремонтных работ;
вывод из эксплуатации;
перемещения в пределах и за пределы СП.
Эксплуатация оборудования СП должна осуществляться в соответствии с требованиями, изложенными в технической документации на оборудование.
Перечень систем, которые должны быть установлены в СП:
охранная сигнализация;
пожарная сигнализация;
средства видеонаблюдения ;
система кондиционирования;
освещение;
аварийное освещение (для работы при отключении рабочего освещения);
защитное заземление, причем из СП должна быть обеспечена возможность подключения непосредственно к главной шине заземления.
Для создания помещения, отвечающего всем предъявленным требованиям было принято решение выделить место на складе и организовать серверное помещение.
Защита от несанкционированного проникновения в помещение обеспечивается установкой металлических дверей. Для поддержания необходимой температуры производится установка системы кондиционирования.
2. Монтаж коммуникационной стойки в серверном помещении и подвесного настенного коммутационного шкафа в офисном помещении.
3. Демонтаж старой ЛВС.
4. Прокладка кабелей согласно утвержденной схеме сети и монтаж информационных розеток.
Расположение информационных розеток должно быть согласовано с расположением блока электрических розеток и обеспечивать свободный доступ к компьютеру в случае его профилактики, ремонта или инвентаризации.
Модернизированная сеть включается в себя 32 розетки, к 21-й из которых проложено по 2 кабеля, и 11 одинарных розеток для дополнительных сетевых устройств.
Схематичное изображение прокладки сети и расположение розеток представлено на рисунках в Приложении А и Приложении Б, где
-
одинарные розетки;
-
двойные розетки.
В коммуникационном шкафу, а также в монтажной стойке осуществляется раскладка и подключение оборудования. Необходимо обязательно закрепить кабели при помощи стяжек, для надежной фиксации и защиты кабеля от перегибов и натяжения.
Расстояние от розеток до коммуникационного оборудования, то есть длины кабелей, а так же суммарная протяженность кабеля представлена в Приложении В. Во время расчета расхода кабеля и его суммарной протяженности, учитывалось, что расстояние до розеток 22-32 равно длине кабеля, так как данные розетки – одинарные, а остальные длины равны двум расстояниям – двойные розетки. Так же необходимо учесть запас кабеля в месте монтажа информационной розетки, в среднем 0,2 м.
Подключение и проверка работоспособности сети

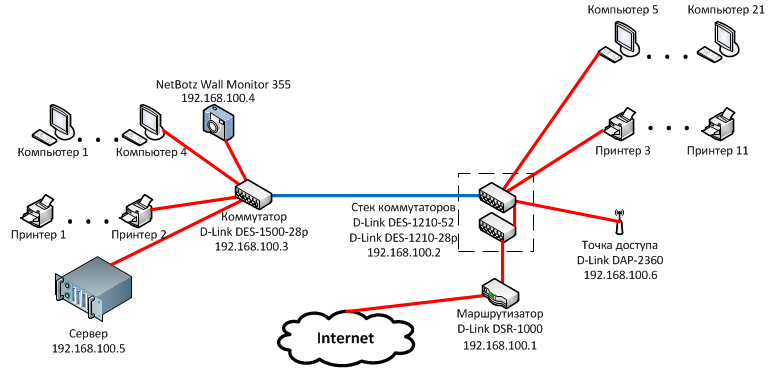

Логическая схема сети представлена на рисунке 22.
Рисунок
22 - Логическая схема сети
Ниже представлена таблица IP адресации узлов сети
Таблица 7 IP адресация узлов сети
Устройство |
IP - адрес |
Маршрутизатор D-Link DSR-1000 |
192.168.100.1 |
Стек коммутаторов D-Link DES-1210 |
192.168.100.2 |
Коммутатор D-Link DES-1500-28p |
192.168.100.3 |
NetBotz Wall Monitor |
192.168.100.4 |
Сервер |
192.168.100.5 |
Точка доступа D-Link DAP-2360 |
192.168.100.6 |
Принтера 1-11 |
192.168.100.10 - 192.168.100.20 |
Компьютеры и |
192.168.100.50 - 192.168.100.100 |
Стоит отметить, что компьютеры, а также устройства, подключенные через точку доступа получают свой IP из диапазона адресов, распределяемых сервером DHCP .
