33. Типовая структура корпоративной вычислительной сети.

Типовая структура КВС приведена на рис.

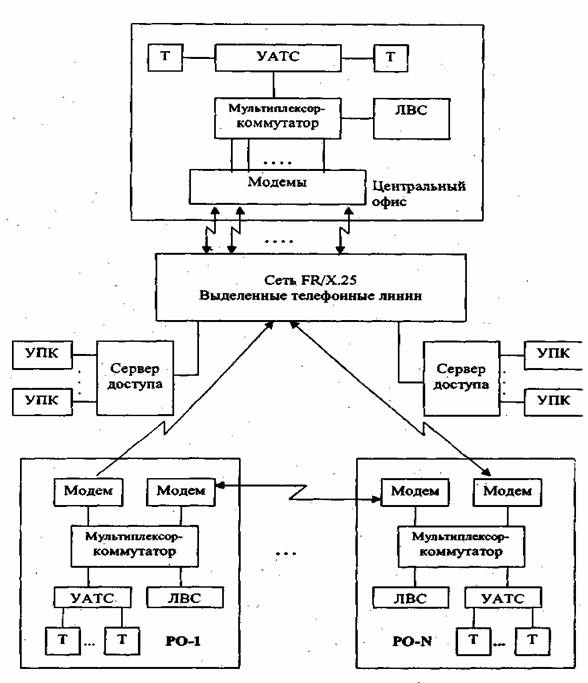

Рис. 1 Типовая структура КВС

Здесь выделено оборудование сети, размещенное в центральном офисе корпорации и в ее региональных отделениях. В центральном офисе имеется ло­кальная сеть и учрежденческая автоматическая телефонная станция (УАТС) с подключенными к ней телефонными аппаратами (Т). Через мультиплексор-коммутатор и модемы ЛВС и УАТС имеют выход на территориальную сеть связи (ТСС) типа Frame Relay или Х.25, где используются выделенные телефонные линии связи. Такое же обо­рудование сети имеется в каждом региональном отделении (РО-1,...-, PO-N). Удаленные персональные компьютеры (УПК) через сервер доступа и ТСС имеют прямую связь с ЛВС центрального офиса.



Многослойное представление корпоративной сети

Корпоративную сеть необходимо рассматривать как сложную систему, состоящую из нескольких взаимодействующих слоев. В основании пирамиды, представляющей корпоративную сеть, лежит слой компьютеров - центров хранения и обработки информации, и транспортная подсистема (рис. 2), обеспечивающая надежную передачу информационных пакетов между компьютерами.

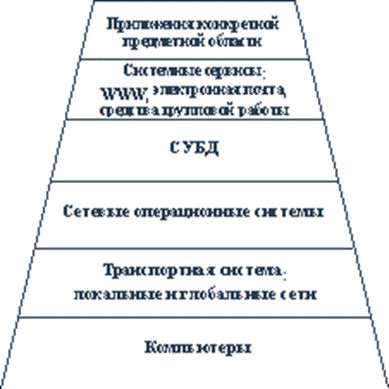

Рис. 2. Иерархия слоев корпоративной сети

Над транспортной системой работает слой сетевых операционных систем, который организует работу приложений в компьютерах и предоставляет через транспортную систему ресурсы своего компьютера в общее пользование.

Над операционной системой работают различные приложения, но из-за особой роли систем управления базами данных, хранящих в упорядоченном виде основную корпоративную информацию и производящих над ней базовые операции поиска, этот класс системных приложений обычно выделяют в отдельный слой корпоративной сети.

На следующем уровне работают системные сервисы, которые, пользуясь СУБД, как инструментом для поиска нужной информации среди миллионов и миллиардов байт, хранимых на дисках, предоставляют конечным пользователям эту информацию в удобной для принятия решения форме, а также выполняют некоторые общие для предприятий всех типов процедуры обработки информации. К этим сервисам относится служба WorldWideWeb, система электронной почты, системы коллективной работы и многие другие.

И, наконец, верхний уровень корпоративной сети представляют специальные программные системы, которые выполняют задачи, специфические для данного предприятия или предприятий данного типа. Примерами таких систем могут служить системы автоматизации банка, организации бухгалтерского учета, автоматизированного проектирования, управления технологическими процессами и т.п.

Конечная цель корпоративной сети воплощена в прикладных программах верхнего уровня, но для их успешной работы абсолютно необходимо, чтобы подсистемы других слоев четко выполняли свои функции.

39

Экстранет (англ. extranet) — это защищенная от несанкционированного доступа корпоративная сеть, использующая Интернет-технологии для внутрикорпоративных целей, а также для предоставления части корпоративной информации и корпоративных приложений деловым партнерам компании.

Вопросы обеспечения безопасности в Экстранет намного серьёзнее, чем в Интранет. Для сети Экстранет особенно важны аутентификация пользователя (который может и не являться сотрудником компании) и, особенно, защита от несанкционированного доступа, тогда как для приложений Интранет они играют гораздо менее существенную роль, поскольку доступ к этой сети ограничен физическими рамками компании.

Корпоративное применение Экстранет это закрытые корпоративные порталы, на которых размещаются закрытые корпоративные материалы и предоставляется доступ уполномоченным сотрудникам компании к приложениям для коллективной работы, системам автоматизированного управления компанией, а также доступ к ограниченному ряду материалов партнерам и постоянным клиентам компании. Кроме того, в Экстранете возможно применение и других сервисов Интернет: электронной почты, FTP и т.д.

нтранет (англ. Intranet, также употребляется термин интрасеть) — в отличие от сети Интернет, это внутренняя частная сеть организации. Как правило, интранет — этоИнтернет в миниатюре, который построен на использовании протокола IP для обмена и совместного использования некоторой части информации внутри этой организации. Это могут быть списки сотрудников, списки телефонов партнёров и заказчиков. Чаще всего под этим термином имеют в виду только видимую часть интранет — внутренний веб-сайт организации. Основанный на базовых протоколах HTTP и HTTPS и организованный по принципу клиент-се́рвер, интранет-сайт доступен с любого компьютера через браузер. Таким образом, интранет — это «частный» Интернет, ограниченный виртуальным пространством отдельно взятой организации. Intranet допускает использование публичных каналов связи, входящих в Internet, (VPN), но при этом обеспечивается защита передаваемых данных и меры по пресечению проникновения извне на корпоративные узлы.

Приложения в intranet основаны на применении Internet-технологий и в особенности Web-технологии: гипертекст в формате HTML, протокол передачи гипертекста HTTP и интерфейс се́рверных приложений CGI. Составными частями Intranet являются Web-се́рверы для статической или динамической публикации информации и браузеры для просмотра и интерпретации гипертекста.

Как утверждает Стивен Лотон (Stephen Lawton), термин «интранет» впервые появился 24 апреля 1995 года в журнале «Digital News & Review», техническим редактором которого он являлся, в его статье под заголовком «Intranets fuel growth of Internet access tools».[1]
