Виды моделей данных

Хранимые в базе данные имеют определенную логическую структуру т.е., описываются некоторой моделью представления данных, поддерживаемой СУБД. Модель данных является ядром любой базы данных и представляет собой множество структур данных, ограничений целостности и операций манипулирования данными. С помощью модели данных могут быть представлены объекты предметной области и взаимосвязи между ними.

Модель данных - совокупность структур данных и операций их обработки.

К числу классических относятся следующие модели данных:

• иерархическая,

• сетевая,

• реляционная.

Кроме того, в последние годы появились и стали более активно внедряться на практике следующие модели данных:

• постреляционная,

• многомерная,

• объектно-ориентированная.

Разрабатываются также всевозможные системы, основанные на других моделях данных, расширяющих известные модели. В их числе можно назвать объектно-реляционные, дедуктивно-объектно-ориентированные, семантические, концептуальные и ориентированные модели.

В некоторых СУБД поддерживаются одновременно несколько моделей данных.

Иерархическая модель

Иерархическая структура представляет совокупность элементов, связанных между собой по определенным правилам. Объекты, связанные иерархическими отношениями, образуют ориентированный граф (перевернутое дерево).

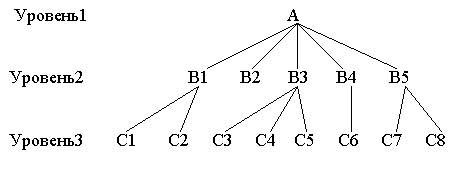

Рис. 8 Графическое изображение иерархической структуры БД

К основным понятиям иерархической структуры относятся: уровень, элемент (узел), связь. Узел - это совокупность атрибутов данных, описывающих некоторый объект. На схеме иерархического дерева узлы представляются вершинами графа. Каждый узел на более низком уровне связан только с одним узлом, находящимся на более высоком уровне. Иерархическое дерево имеет только одну вершину (корень дерева), не подчиненную никакой другой вершине и находящуюся на самом верхнем (первом) уровне. Зависимые (подчиненные) узлы находятся на втором, третьем и т.д. уровнях. Количество деревьев в базе данных определяется числом корневых записей.

К каждой записи базы данных существует только один (иерархический) путь от корневой записи.

Пример, представленный на Рис. 9 иллюстрирует использование иерархической модели базы данных.

Рис. 9. Пример иерархической структуры БД

Для рассматриваемого примера иерархическая структура правомерна, так как каждый студент учится в определенной (только одной) группе, которая относится к определенному (только одному) институту.

К достоинствам иерархической модели данных относятся эффективное использование памяти ЭВМ и неплохие показатели времени выполнения основных операций над данными. Иерархическая модель данных удобна для работы с иерархически упорядоченной информацией.

Недостатком иерархической модели является ее громоздкость для обработки информации с достаточно сложными логическими связями, а также сложность понимания для обычного пользователя.

На иерархической модели данных основано сравнительно ограниченное количество СУБД, в числе которых можно назвать зарубежные системы IMS, PC/Focus, Team-Up и Data Edge, а также отечественные системы Ока, ИНЭС и МИРИС
