44. Металеві прогонові будови з балками жорсткості, які підсилені гнучкими арками
Н
аиболее
простая
по схеме
и конструкции
комбинированная
система, состоящая
из балки жесткости
и усиливающей
ее гибкой арки, - однопролетная балка и
ферма, усиленная сверху гибкой аркой

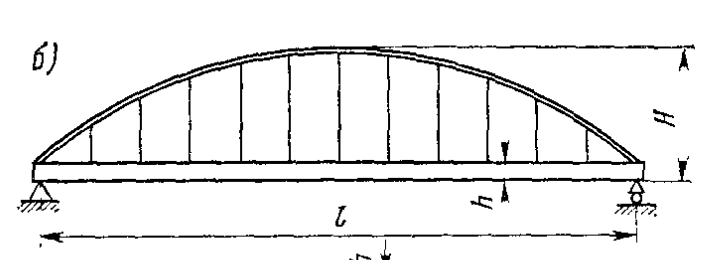

(рис 1.б)
рис 1.б
О
тличительная
особенность балки жесткости в такой
системе – работа ее по всей длине на
изгибающие моменты обоих знаков, что
обусловлено S-образной
формой изгиба пролетного строения при

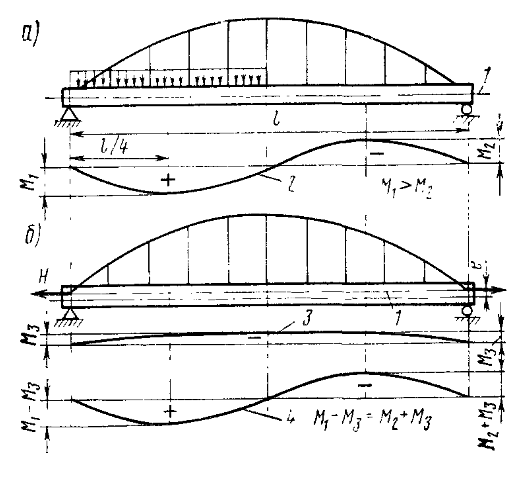

загружении части пролета. Наибольшие
прогибы и моменты возникают при загружении
полупролета (рис.а).Для
уменьшения расчетных положительных
моментов в балке целесообразно
растягивающие усилия от распора арки
передавать на балку с эксцентриситетом
е относительно ее оси (рис Б).Это будет
вызывать в балке дополнительные
отрицательные изгибающие моменты разных
знаков от вертикальных нагрузок.
Пролетные строения рассматриваемой комбинированной системы наиболее часто образуют двумя плоскими системами. Состоящая каждая из балки и усиливающего ее арочного элемента и связанными между собой продольными и поперечными связями.

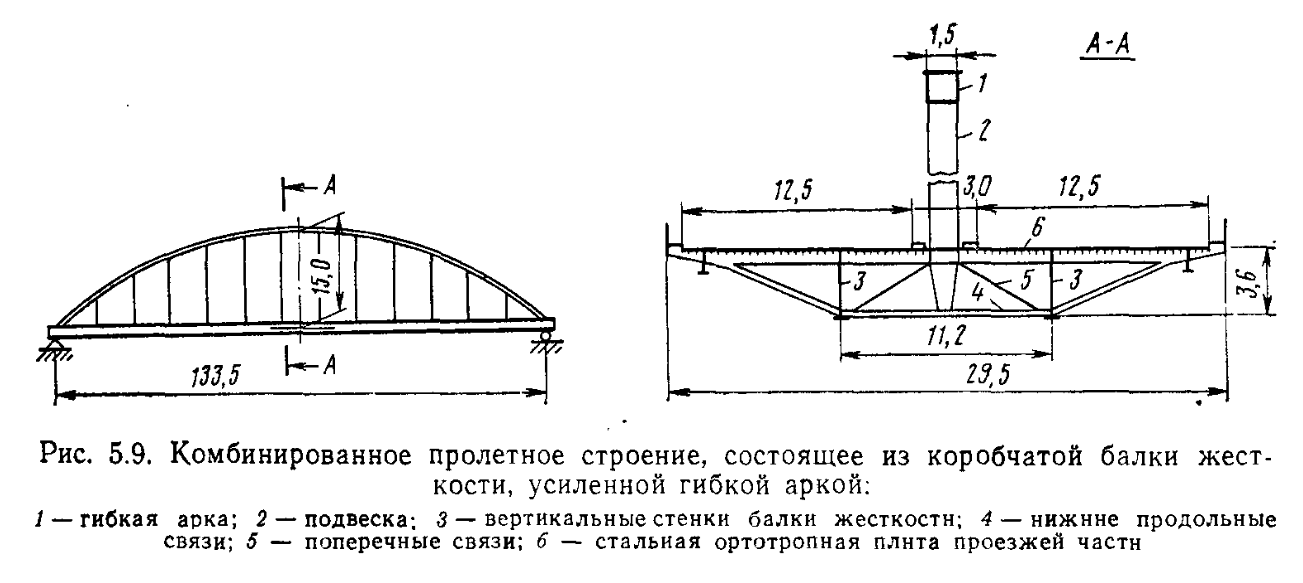

Более прогрессивное решение конструкции – объединение балок жесткости и конструкции проезжей части в единый ростверк, участвующий по всей ширине пролетного строения в совместной работе с арками. Также возможен вариант, в котором балочная часть пролетного строения усилена только одной аркой, расположенной по оси моста. В этом случае объединение балок и конструкций проезжей части в единый ростверк особенно желательно, так как боковая и крутильная жесткость пролетного строения обеспечивается только жесткостью ее балочной части (рис 5.9.)
