2.3.Перевірка головної геометричної умови

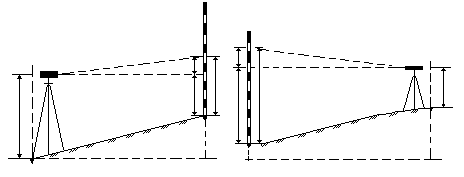

Рис.4 Перевірка головної геометричної умови
Візирна вісь труби повинна бути паралельна осі циліндричного рівня. На рівневій місцевості вибирають і закріплюють кілочками дві точки А і В на відстані 50-70 м одна від одної. Установлюють над точкою А нівелір так, щоб окуляр зорової труби нівеліра знаходився на відстані 3-5м від рейки, що розміщена на точці А. За допомогою круглогорівня вісь обертання нівеліра піднімальними гвинтами виводять в прямовисне положення.. За допомогою елеваційного гвинта суміщають кінці бульбашки циліндричного рівня і беруть відлік b1.
Перевищення між точками обчислюють за формулою:
/h/ = i1– bo– b1+x,
де х – похибка відліку bo, обумовлена невиконанням головної геометричної умови.
Переставляють місцями нівелір і рейку. Вимірюють висоту нівеліра i2 в точці В. Візують зорову трубу на рейку, що встановлена в точці А. За допомогою елеваційного гвинта суміщають кінці бульбашки циліндричного рівня і беруть відлік b2.
Перевищення між точками дорівнює:
/h/ = bo’- i2 =b2 – x – i2,
Якщо умова виконується, то величини перевищень, що обчислені за формулами, повинні бути однакові.
При розбіжності між перевищеннями обчислюють похибку:
х =(b1+b2)/2 - (i1 + i2 )/2.
Якщо похибка х>4мм, то виконують юстирування.
Таблиця 1
номер прийому |
в прямому напрямку |
в зворотньому напрямку |
похибка |
примітка |
||
i1 |
b1 |
i2 |
b2 |
|||
1 |
1515 |
1514 |
1515 |
1514 |
0 мм |
Умову виконано |
h=1514-1515=-0.001
x=(1514+1515)/2-(1514+1515)/2=0
3. Перевірка та юстирування теодоліта т30
3.1. Перевірка і юстирування рівня при алідаді Вісь циліндричного рівня uu1, поміщеного на алідаді, має бути перпендикулярною до вертикальної (основної) осі yy1 теодоліта.
Рис. 5. Перевірка рівня біля алідади горизонтального круга
Для перевірки цієї умови необхідно алідаду повернути так, щоб вісь рівня UU1, розмістилась паралельно лінії, що з’єднує піднімальні гвинти. Обертаючи ці гвинти в протилежних напрямах, бульбашку рівня переміщують на середину. Потім алідаду повертають на 90° і третім піднімальним гвинтом бульбашку ріння виводять на середину. Після чого алідаду повертають на 180° і оцінюють зміщення бульбашки від середини.
Якщо бульбашка рівня змістилася від середини більше ніж на одну поділку через нерівність підставок рівня, то при повороті лімба або алідади вісь приладу І І1 і площина лімба збережуть своє похиле положення. Щоб виправити помилку, змінюють величину підставок. Виправними гвинтами рівня виводять бульбашку на половину відхилення від середини. Вісь рівня UU1 розміститься паралельно площі лімба. Проте лімб не буде в горизонтальному положенні. На другу половину відхилення бульбашку встановлюють двома піднімальними гвинтами, обертаючи їх у різні сторони. Лімб при цьому набуде горизонтального положення.
Для контролю перевірку повторюють доти, поки бульбашка рівня, повернутого на 180°, не сходитиме більше як на одну поділку. Результати перевірки рівня біля алідади горизонтального круга наведені в табл.2
Таблиця 2
Номер прийома |
Відхилення бульбашки при повороті алідади (поділок) |
Примітки |
||
на
90 |
на 180 |
|||
1 |
0 |
0 |
Умову виконано |
