Сдвиг. Кручение
3.1. Чистый сдвиг. Расчет на сдвиг (срез)
Задача 3.1.1: Правило, согласно которому на взаимно перпендикулярных площадках элемента, выделенного из тела, касательные напряжения равны по величине и направлены к общему ребру (или от него), называют…
Варианты ответов: 2) законом парности касательных напряжений;
Задача 3.1.2: При расчете заклепки на срез величина площади среза равна…
Варианты
ответов: 3)
;
Задача 3.1.3: Закон Гука при сдвиге выражается зависимостью…
Варианты
ответов: 2)
;
Задача 3.1.4:
Из расчета
на срез минимальная высота головки
болта при заданных значениях d
и
равна…
Варианты
ответов: 3)
;
Задача 3.1.5: Напряженное состояние, когда на гранях выделенного элемента возникают только касательные напряжения, называют…
Варианты ответов: 4) чистым сдвигом.

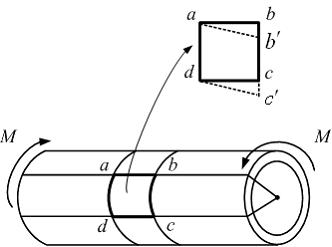

Задача 3.1.6:
Труба
скручивается внешними моментами. Квадрат
abcd,
выделенный на поверхности трубы двумя
поперечными и двумя продольными осевыми
сечениями, трансформируется в ромб
.
Углом сдвига при этом является угол …
Варианты
ответов:
3)
или

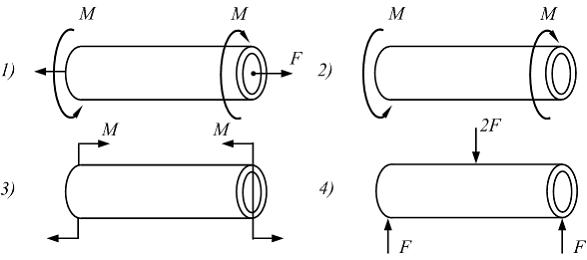

Тема:
Чистый сдвиг. Расчет на сдвиг
(срез)
Напряженное
состояние «чистый сдвиг» имеет место
при нагружении тонкостенной трубки по
схеме, показанной на рисунке …
|
|
|
2 |
Тема:
Чистый сдвиг. Расчет на сдвиг (срез)
На
рисунке показана диаграмма напряжений
при чистом сдвиге. Закон Гука выполняется
на участке …
|
|
|
0–1 |
Тема:
Чистый сдвиг. Расчет на сдвиг
(срез)
Напряженное
состояние «чистый сдвиг» показано на
рисунке …
|
|
|
4 |
Тема:
Чистый сдвиг. Расчет на сдвиг
(срез)
Напряженное
состояние «чистый сдвиг» показано на
рисунке. Штриховыми линиями показан
характер деформации. Углом сдвига
называется угол …
|
|
|
|

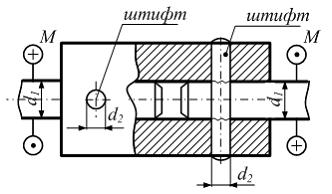

Тема:
Чистый сдвиг. Расчет на сдвиг (срез)
Два
вала диаметрами
соединены
между собой с помощью муфты, состоящей
из втулки и двух штифтов диаметрами
Соединение
передает крутящий момент, равный М.
При некотором значении М возможен
срез штифтов по сечениям, которые
обозначены волнистыми линиями.
Значения М,
известны.
Минимально допустимый диаметр штифта
из
условия прочности на срез равен …
|
|
|
|
Тема: Чистый сдвиг. Расчет на сдвиг (срез)
На
рисунке показано клеевое соединение
двух листов. Известно:
–
допускаемое касательное напряжение на
срез клеевого слоя. Минимально допустимое
значение l
из расчета на срез клеевого слоя равно
___ см.
|
|
|
1,5 |

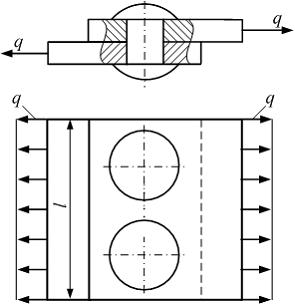

Чистый сдвиг. Расчет на сдвиг (срез)
На
рисунке показано соединение двух листов
с помощью ряда заклепок. Соединение
нагружено равномерно распределенной
по кромкам листов нагрузкой с интенсивностью
q.
Известны величины: q,
l,
d
– диаметр тела заклепки,
–
допускаемое касательное напряжение на
срез для заклепки. Из расчета заклепок
на срез минимально допустимое число
заклепок определяется выражением …
|
|
|
|
Тема: Чистый сдвиг. Расчет на сдвиг (срез)
Закон Гука при чистом сдвиге – это …
|
|
|
линейная зависимость между касательным напряжением и углом сдвига |
