2.4. Расчеты стержней на прочность и жесткость
Задача 2.4.1: Допускаемое напряжение [σ] = 160 МПа. Диаметры круглых поперечных сечений стержней d1 и d2 в мм будут равны …
Варианты
ответов: 4)
20,4 и 21,85.

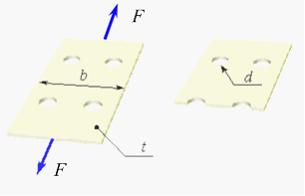

Задача 2.4.2: Допускаемое напряжение материала листа [] = 160 МПа, толщина t = 10мм, ширина b=200 мм. Значение допускаемой нагрузки для растягиваемого стального листа, ослабленного двумя отверстиями диаметром d=20 мм, равно …
Варианты
ответов: 4)
256 кН.
Задача 2.4.3:
Стержень с
квадратным поперечным сечением нагружен
силой
.
Модуль упругости материала
.
Допускаемое напряжение
.
Допустимое минимальное перемещение
верхнего сечения
.
Допустимый размер поперечного сечения
стержня из
условия жесткости равен…
Варианты
ответов: 1)
22,36 см

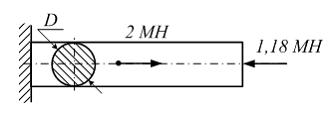

Задача 2.4.4:
Допускаемое
напряжение на растяжение − сжатие
для материала стержня равно
.
Для стержня круглого поперечного сечения
наименьший размер D
из
условия прочности равен…
Варианты
ответов: 1)
10 см
Задача 2.4.5: К стержню квадратного поперечного сечения приложены одинаковые растягивающие силы. Если одновременно увеличить в 2 раза длину стержня и размер стороны, абсолютное удлинение стержня…
Варианты ответов: 2) уменьшится в 2 раза;
Задача 2.4.6: Прямой стержень изготовлен из хрупкого материала и нагружен осевыми силами. Условие(-я) прочности имеет(-ют) вид …
Варианты
ответов: 3)
,
;
Тема:
Расчеты стержней на прочность и
жесткость
На
рисунке показан стержень, загруженный
двумя силами F.
–
допустимое перемещение сечения С задано.
Величины: Е, А, L –
известны. Максимально допустимое
значение силы F равно …
|
|
|
|
Тема:
Расчеты стержней на прочность и
жесткость
На
рисунке показана симметричная ферма,
нагруженная силой F.
Величины Е, А, L, α известны.
–
допустимое перемещение сечения С задано.
Максимально допустимое значение
силы F равно …
|
|
|
|
Тема:
Расчеты стержней на прочность и
жесткость
Стержни
фермы (см. рисунок) изготовлены из
хрупкого материала. Условие прочности
по допускаемым напряжениям в общем виде
имеет вид …
|
|
|
|
Тема:
Расчеты стержней на прочность и
жесткость
Стержни
фермы (см. рисунок) изготовлены из
пластичного материала с одинаковыми
пределами текучести на растяжение и
сжатие. Условие прочности фермы, из
расчета по допускаемым напряжениям,
имеет вид …
|
|
|
|
Тема:
Расчеты стержней на прочность и
жесткость
На
рисунке показан стержень, нагруженный
равномерно распределенной нагрузкой
с интенсивностью q.
Величины Н, Е, q известны.
–
допускаемое перемещение верхнего
поперечного сечения стержня задано.
Минимально допустимая площадь поперечного
сечения при этом равна …
|
|
|
|
Тема: Расчеты стержней на прочность и жесткость
На
рисунке показан стержень, верхний конец
которого закреплен. Объемный вес
и
предел прочности
материала
стержня известны. Длина l,
при которой стержень разорвется, равна
___ м.
|
|
|
5128 |
Тема: Расчеты стержней на прочность и жесткость
С трелка рычажного тензометра показывает на шкале …
|
|
|
абсолютное увеличение (уменьшение) расстояния между ножами тензометра в числе делений |

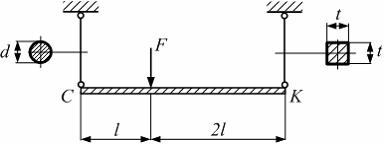

Тема: Расчеты стержней на прочность и жесткость
Абсолютно
жесткий элемент
СК подвешен
на двух стержнях и нагружен силой F
(см. рисунок). Известны величины: сила
F,
линейный размер l,
–
допускаемое напряжение для материала
стержней. Вес элемента СК
в расчетах не учитывается. Минимально
допустимые размеры поперечных сечений
стержней имеют значения: d
= ___, t
= ___.
|
|
|
|
Тема: Расчеты стержней на прочность и жесткость
Известны
величины:
(см.
рисунок). Зазор
полностью
перекрывается, когда сила F
становится равной …
|
|
|
|
Тема: Расчеты стержней на прочность и жесткость
На
стержень действует равномерно
распределенная нагрузка с интенсивностью
q
(см. рисунок). Заданы величины:
–
допустимая величина удлинения стержня.
Максимально допустимое значение
интенсивности распределенной нагрузки
равно …
|
|
|
|
