Растяжение и сжатие
2.1. Продольная сила. Напряжения и деформации

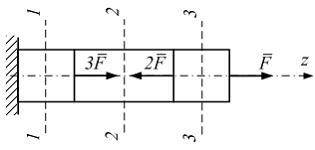

Задача 2.1.1: Для стержня, схема которого изображена на рисунке, продольная сила N в сечении 2-2 будет…
Варианты
ответов: 4)
сжимающей.
Задача 2.1.2:
Сплошной
однородный стержень круглого поперечного
сечения диаметром d
нагружен
так, как показано на рисунке. Нормальные
напряжения в сечении
равны…
Варианты
ответов: 2)
0
Задача 2.1.3: Из гипотезы плоских сечений следует, что вдали от мест нагружения, резкого изменения формы и размеров поперечного сечения нормальные напряжения при растяжении − сжатии прямолинейных стержней распределяются по площади поперечного сечения …
Варианты ответов: 4) равномерно.
Задача 2.1.4: Распределение нормальных напряжений при растяжении − сжатии вдали от мест нагружения, резкого изменения формы и размеров поперечного сечения существенно зависит от…
Варианты ответов: 2) величины приложенных внешних сил;
Задача 2.1.5:
Для стержня
круглого поперечного сечения, схема
которого изображена на рисунке, абсолютное
удлинение
равно…
Варианты
ответов: 1)
Задача 2.1.6: Стержень нагружен системой сил. Модуль упругости материала Е, площадь поперечного сечения А, размер а, значение силы F заданы. Продольная линейная деформация на участке СК равна …
Варианты
ответов 1)
Тема:
Продольная сила. Напряжения и
деформации
На
рисунке показан стержень, растянутый
силами, направленными вдоль оси стержня.
Равномерное распределение линейных
продольных деформаций в поперечном
сечении, достаточно удаленных от мест
приложения сил, является следствием …
|
|
|
гипотезы плоских сечений |
Тема:
Продольная сила. Напряжения и
деформации
На
рисунке показан растянутый стержень.
Между продольными слоями материала …
|
|
|
отсутствуют нормальные и касательные напряжения |
Тема:
Продольная сила. Напряжения и
деформации
|
|
|
|
Абсолютно
жесткий элемент (заштрихованный)
поддерживается упругим стержнем 1.
Сила
длина
диаметр
и
модуль упругости материала
стержня Еизвестны.
Линейная продольная деформация стержня
1 равна …
Тема:
Продольная сила. Напряжения и
деформации
Стержень
изготовлен из изотропного материала
(см. рисунок) и работает в линейно-упругой
области. Связь между продольной
деформацией и нормальными напряжениями
в поперечном сечении имеет вид …
|
|
|
|
Тема: Продольная сила. Напряжения и деформации
Стержень
длиной l
(см. рисунок) находится под действием
собственного веса. Вес стержня Q,
площадь поперечного сечения А,
модуль упругости материала стержня Е
– известны. Продольная линейная
деформация в среднем сечении стержня
равна …
|
|
|
|
Тема: Продольная сила. Напряжения и деформации
На
рисунке показан стержень, нагруженный
силами F.
Площадь поперечного сечения А,
модуль упругости материала Е
– известны. Продольная линейная
деформация на левом грузовом участке
стержня равна …
|
|
|
0 |
Тема: Продольная сила. Напряжения и деформации
Продольная сила есть равнодействующая …
|
|
|
нормальных напряжений в поперечном сечении стержня |
Тема: Продольная сила. Напряжения и деформации

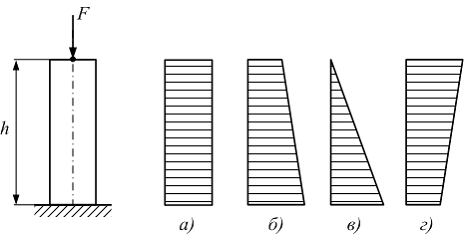

Колонна
высотой h
(см. рисунок) находится под действием
силы F,
приложенной в центре тяжести поперечного
сечения, и собственного веса. Удельный
вес материала колонны γ
(вес единицы объема), площадь поперечного
сечения А
– известны. Эпюра продольной силы имеет
вид …
|
|
|
б |
Тема: Продольная сила. Напряжения и деформации
Внутренний
силовой фактор в сечении С-С стержня 1
равен …
|
|
|
|
