7.2. Статическая неопределимость. Степень статической неопределенности

Задача 7.2.1: Число связей, при котором достигается кинематическая неизменяемость системы, носит название_______ связей.

Варианты ответа: - необходимого числа

Задача 7.2.2: Степень статической неопределимости плоской рамы…

Варианты ответа: - 2

Задача 7.2.3: Степень статической неопределимости плоской балки равна …

Варианты ответа: - 2

Задача 7.2.4: Число дополнительных внутренних связей, наложенных на систему, равно …

Варианты ответа: - 2.

Задача 7.2.5: Степень статической неопределимости для плоского замкнутого контура равна… Варианты ответа: - 3

Задача 7.2.6: Выберите неправильное определение понятия степени статической неопределимости.

Варианты ответа: - Количество дополнительных внутренних связей, наложенных на систему сверх необходимого для достижения ее кинематической неизменяемости.

Тема: Статическая неопределимость. Степень статической неопределенности Один раз статически неопределимая рама показана на рисунке …

4

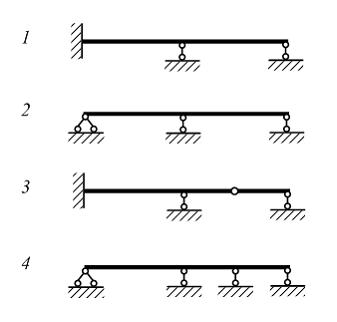

Тема: Статическая неопределимость. Степень статической неопределенности Два раза статически неопределимая система показана на рисунках …

1, 4

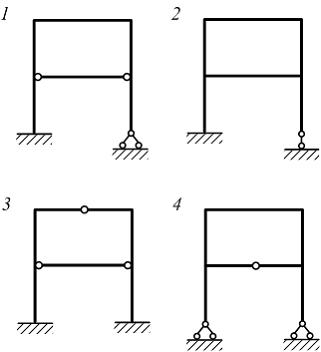

Тема: Статическая неопределимость. Степень статической неопределенности Система, четыре раза статически неопределимая (один раз внешним образом и три раза внутренним), показана на рисунке …

2

Тема: Статическая неопределимость. Степень статической неопределенности Ограничения, накладываемые на взаимные смещения элементов рамы, называют ____________ связями.

внутренними

Тема: Статическая неопределимость. Степень статической неопределенности Степень статической неопределимости равна числу _____ связей, наложенных на систему.

дополнительных

Тема: Определение перемещений с помощью интегралов Мора. Правило Верещагина

При вычислении интегралов Мора способом Верещагина …

одна из подынтегральной функции должна быть линейной

Тема: Статическая неопределимость. Степень статической неопределенности

Статически определимая система показана на рисунке …

в

7.3.Метод сил

Задача 7.3.1: Число канонических уравнений, которое нужно составить и решить для раскрытия статической неопределимости, равно…

Варианты ответа: - 2

Задача 7.3.2: Система, освобожденная от дополнительных связей, статически определимая и кинематически неизменяемая, носит название…

Варианты ответа: - основной системы.

Задача 7.3.3: Для плоской статически неопределенной рамы выбрана основная система метода сил и записаны канонические уравнения. Неправильным является следующее определение коэффициентов канонических уравнений:

Варианты ответа: - – это перемещение по направлению силы  под действием единичной силы, заменяющей силу F.

Задача 7.3.4: Система канонических уравнений имеет вид . Произведение  – это перемещение по направлению …

Варианты ответа: - i-го силового фактора от неизвестной k-ой силы.

Задача 7.3.5: Для заданной статически неопределимой балки представлены четыре варианта основной системы метода сил. Неправильный ответ соответствует варианту...

Варианты ответа:

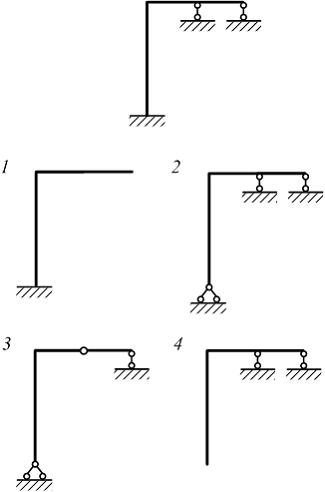

Тема: Метод сил Для статически неопределимой системы один из вариантов правильно выбранной основной системы показан на рисунке …

1

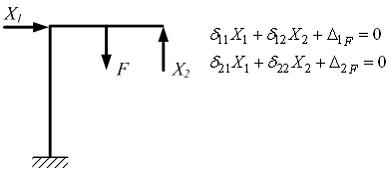

Тема: Метод сил Система канонических уравнений для системы два раза статически неопределимой, имеет вид Коэффициент, который определяет перемещение по направлению неизвестной силы   от единичного фактора  , обозначен …

Тема: Метод сил При раскрытии статической неопределимости системы методом сил система канонических уравнений имеет вид  Под обозначением   понимают …

неизвестные силовые факторы

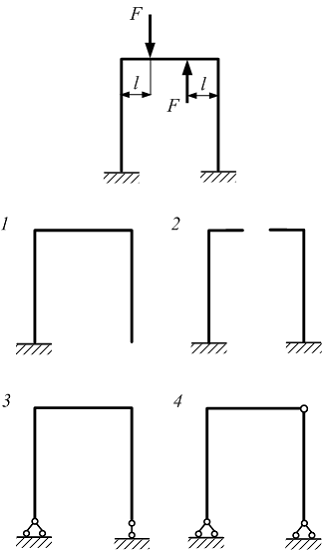

Тема: Метод сил На рисунке показана три раза статически неопределимая и симметричная в геометрическом отношении рама. Внешняя нагрузка кососимметрична. Рациональный вариант основной системы показан на рисунке …

2

Тема: Метод сил

На рисунке показана рама нагруженная силами F. В сечении С-С нулю не равна(-ы) …

поперечная сила

Тема: Метод сил

Система канонических уравнений метода сил имеет вид где – перемещение в направлении …

i-го силового фактора, вызванное – ым силовым фактором

Тема: Метод сил

На рисунках 1 и 2 показаны два раза статически неопределимая балка и эквивалентная система метода сил. Система канонических уравнений имеет вид Левые части уравнений приравниваются к нулю потому, что …

сила F предполагается небольшой
