6.Сложное сопротивление
6.1. Виды нагружения стержня
Задача 6.1.1: При данном нагружении стержень прямоугольного поперечного сечения испытывает…
Варианты
ответа: -
кручение и плоский поперечный изгиб;
Задача 6.1.2: При внецентренном растяжении (сжатии) стержня в поперечном сечении возникают …
Варианты ответа: - продольная сила и изгибающий момент.
Задача 6.1.3: Для вывода формул сложного сопротивления используется…
Варианты ответа: - принцип независимости действия сил;
Задача 6.1.4: Определите виды нагружения участков стержня.
Варианты ответа: I – изгиб с кручением, II – плоский изгиб.
Задача 6.1.5: Любая комбинация простых деформаций стержня называется…
Варианты ответа: - сложным сопротивлением
Задача 6.1.6: Укажите вид нагружения стержня, при котором напряженное состояние в опасных точках можно считать линейным. а) внецентренное растяжение-сжатие; б) косой изгиб; в) изгиб с кручением; г) косой изгиб с сжатием.
Варианты ответа: только а, б, г.
Тема:
Виды нагружения стержня
На
стержень действуют внешние силы F и
2F.
Сечение прямоугольное с размерами b и
2b.
Участки стержня испытывают:
а) 1 –
кручение, 2 – косой изгиб;
б) 1 – плоский
поперечный изгиб, 2 – кручение и плоский
поперечный изгиб;
в) 1 – кручение и
плоский поперечный изгиб, 2 – косой
изгиб;
г) 1 – кручение и плоский
поперечный изгиб, 2 – кручение и косой
изгиб.
|
|
|
в |
Тема: Виды нагружения стержня Оценку прочности материала при заданном напряженном состоянии в опасной точке стержня с круглым сечением проводят с использованием теорий прочности при: а) внецентренном растяжении; б) растяжении и плоском изгибе; в) плоском поперечном изгибе; г) кручении и изгибе.
|
|
|
г |
Тема:
Виды нагружения стержня
Схема
нагружения стержня квадратного сечения
внешними силами показана на рисунке
(одна сила лежит в плоскости чертежа,
вторая – перпендикулярно плоскости).
Деформации (растяжение, кручение и
плоский поперечный изгиб) одновременно
возникают на участке (-ах) …
|
|
|
2 |
Тема:
Виды нагружения стержня
Схема
нагружения стержня внешними силами
представлена на рисунке. Длины участков
одинаковы и равны l.
Третий участок стержня испытывает
деформации …
|
|
|
кручение и чистый изгиб |
Тема: Виды нагружения стержня
При
заданном варианте нагружения рамы
внешними силами участок I работает на
…
|
|
|
кручение, чистый изгиб и сжатие |
Тема: Виды нагружения стержня
При
заданном варианте нагружения внешними
силами стержень прямоугольного сечения
с размерами b
и 2b
испытывает …
|
|
|

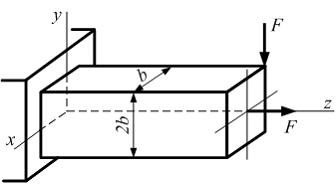

растяжение, кручение, плоский поперечный изгиб |
Тема: Виды нагружения стержня
Рама
круглого сечения нагружена силой F.
Кручение и плоский поперечный изгиб
испытывает(-ют) участок(-ки) …
|
|
|
II |
