5.3. Расчет балок на прочность
Задача 5.3.1:
Из таблицы
сортаментов для двутавровых балок
имеем:
В
опасном сечении балки, выполненной из
пластичного материала (допускаемое
напряжение []
= 160
МПа),
значение изгибающего момента
.
Отношение массы балки прямоугольного
сечения (с отношением сторон
)
к массе балки двутаврого сечения равно….
Варианты ответа: 3,1.
Задача 5.3.2: Чугунная балка обладает наибольшей грузоподъемностью при расположении поперечного сечения, показанном на рисунке…
Варианты
ответа:
;
Задача 5.3.3: Консольная балка нагружена, как показано на схеме. Материал балки одинаково работает на растяжение и сжатие. Допускаемое напряжение , размеры b и l заданы. Из расчета по допускаемым напряжениям значение силы …
Варианты
ответа:
Задача 5.3.4: Полная проверка прочности балки при изгибе включает в себя…
Варианты ответа: проверку по нормальным напряжениям, проверку по касательным напряжениям и проверку по главным напряжениям.
Задача 5.3.5: Балки имеют прямоугольное поперечное сечение (переменную высоту и постоянную ширину). Лучше работать на изгиб при данных условиях закрепления и нагружения будет балка…
Варианты
ответа:
;
Задача 5.3.6: Проверка на прочность по касательным напряжениям необходима в случае, если…
Варианты ответа: - короткие балки нагружены перпендикулярно продольной оси силами, имеющими большое значение; материал балки плохо сопротивляется сдвиговым деформациям; ширина поперечного сечения балки в районе нейтральной оси мала;
Тема: Расчет балок на прочность При плоском изгибе максимальные нормальные напряжения действуют в точках поперечного сечения, …
|
|
|
наиболее удаленных от нейтральной линии |

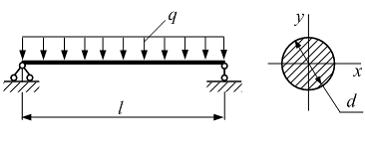

Тема:
Расчет балок на прочность
Однопролетная
деревянная балка длиной
нагружена
равномерно распределенной нагрузкой
интенсивности q.
Диаметр поперечного сечения
Значение
допускаемого нормального напряжения
Из
расчета на прочность по нормальным
напряжениям максимально допустимое
значение интенсивности нагрузки q равно ____
|
|
|
5,88 |

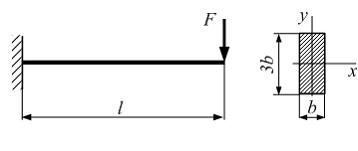

Тема:
Расчет балок на прочность
Консольная
балка прямоугольного сечения нагружена
силой
Допускаемое
нормальное напряжение для материала
балки
,
линейный размер
.
Наибольшая длина консоли
из
расчета на прочность по нормальным
напряжениям равна ___ см.
|
|
|
64 |

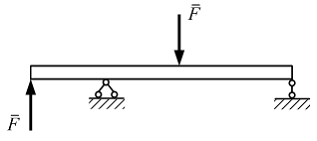

Тема:
Расчет балок на прочность
Однопролетная
двухконсольная балка нагружена силой F.
К балке дополнительно прикладывается
сила
С
изменением схемы нагружения прочность
балки …
|
|
|
не изменится |

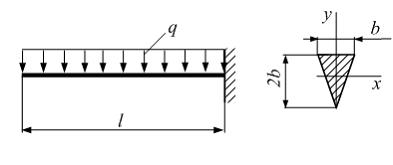

Тема:
Расчет балок на прочность
Консольная
балка длиной
нагружена
равномерно распределенной нагрузкой
интенсивности
Поперечное
сечение – равнобедренный треугольник.
Допускаемое нормальное напряжение для
материала балки
Из
расчета на прочность по нормальным
напряжениям размер поперечного сечения
балки b равен ____ (см).
|
|
|
3 |
Тема: Расчет балок на прочность
Однопролетная
балка длиной l
нагружена в середине пролета моментом
М.
Форма и размеры поперечного сечения по
длине балки не меняются. Значение
допускаемого нормального напряжения
для материала балки
задано.
Из расчета на прочность по нормальным
напряжениям момент сопротивления
поперечного сечения при изгибе
должен
быть не меньше …
|
|
|
|

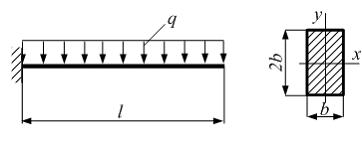

Тема: Расчет балок на прочность
Консольная
балка прямоугольного сечения с размерами
b
и 2b
нагружена равномерно распределенной
нагрузкой. Допускаемое нормальное
напряжение для материала балки
задано.
Из расчета на прочность по нормальным
напряжениям максимально допустимое
значение интенсивности нагрузки q
равно …
|
|
|
|

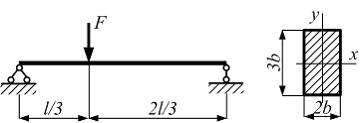

Тема: Расчет балок на прочность
Однопролетная
балка длиной l
нагружена силой F.
Сечение прямоугольное с размерами
и
Предел
текучести для материала балки
задан.
Коэффициент запаса прочности по
нормальным напряжениям равен …
|
|
|
|

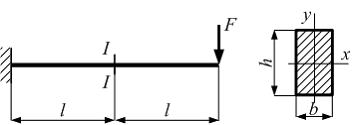

Тема: Расчет балок на прочность
Консольная
балка длиной
нагружена
силой F.
Сечение прямоугольное с размерами b
и h.
В сечении I-I максимальное нормальное
напряжение равно
Предел
текучести для материала балки
задан.
Коэффициент запаса прочности по
нормальным напряжениям равен …
|
|
|
|
Тема: Расчет балок на прочность
Две
балки одинакового поперечного сечения
изготовлены из одного материала и
нагружены равномерно распределенной
нагрузкой с интенсивностью q.
Балки будут равнопрочны, когда длина
консоли
равна
_____. Влиянием касательных напряжений
пренебречь.
|
|
|
|
