Вопрос 17 Контроль ошибок в звеньях сигнализации

Контроль ошибок осущ подсчетом числа ошибок в сигнальных единицах с помощью 2х программных счетчиков:

- монитор интенсивности ошибок в сигнальных единицах. Он нужен для оценки интенсивности ошибок с целью определения условий отказа звена. Реализован в виде реверсивного счетчика, который уменьшает свое содержимое правильно принятой сигн ед, но не ниже 0 и увеличивает свое содержание на 1, когда обнаруживается сигн ед с ошибкой, но не выше определенного порога. В случае превышения определенных знач осущ переход на резервное звено.

- монитор интенсивности ошибок при вхождении в связь. Вхождении в связь позволяет вводить в работу новый линк и восстанавливать после звена сигнализации связи.

Эта процедура предусматривает нормальный и аварийный режим проверки. Нормальный – ввод нового линка. Аварийный – ввод последнего линка в пучке.

Данный монитор явл линейным счетчиком, который работает в теч норма и аварийного периода проверки. Счетчик запускается с 0 при начале процедуры проверки и увеличивает свое знач с каждой сигн единицей с ошибкой до тех пор, пока не достигнет определенного порога. После этого – проверки прекращаются. После правильного приема сигн ед или истечении прерванного периода проверки состояние проверки возобновляется.

Если проверка прекращается 5 раза – линк возвращается в состояние “не работает”.

Вопрос 18 sccp (подсистема управления соединением сигнализации)

SCCP работает на 3м уровне и расширяет возможности MTP-3 по маршрутизации и адресации.

MTP-3 была создана для работы в режиме реального времени, но не обеспеч сетевые услуги, неориентированные на соед.

SCCP позволяет реализовать обмен сигнальной инфой, как относящийся и неотносящийся к пользовательскому каналу.

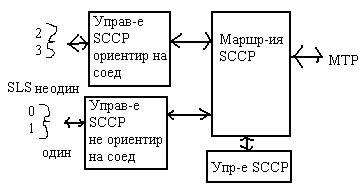

Структура SCCP

Управление SCCP, ориентированное на соед – предназначено для контроля за установлением и разъединением сигнализации и для передачи данных по соединенным линиям сигнализации.

Управление SCCP, неориентированное на соед – служит для передачи блоков данных без установления соединения.

Управление SCCP -> для обеспечения возможности обработки ситуаций, вызванных перегрузкой или отказом в дополнение к функциям MTP-3 по управлению сетью сигнализации.

Маршрутизация SCCP – маршрутизирует сообщение либо к MTP, либо к управлению SCCP ориентированное \ неориентированное на соединение.

В SCCP есть и протокольный класс. В 0ом классе нет гарантии в порядке следования сообщения. В 1ом классе есть такая гарантия. 2 и 3ий класс не исп.

0ой класс это осн класс неориентированный на соед. Обеспеч передачу данных независимо др от др. Поэтому они могут доставляться с нарушением следовательности. SLS генерируется разным (случайным) образом.

1 класс – упорядоченный класс неориентированный на соед. Хар-ки 0го класса расширены доп.возможностью, которая позволяет генерировать одинаковые SLS (пакеты передаются по одному и тому же пути, т.е поток данных передается в заданной последовательности).

2 класс – осн класс ориентированный на соед ,т.е между пользователями устанавливаются временное или постоянное соед.

3 класс – класс управления потоками, ориентированный на соед. Расширяет хар-ки 2-го класса, с возможностью передачи срочных данных +доп.возможность нахождения ошибок и нарушение последовательности. В РБ 2 и 3 не исп.
