Вопрос 11 Способы исправления ошибок

Для исправления ошибок организуется повторная передача сигн 1цы. Сущ 2 метода исправления ошибок: 1) основной (базовый) метод. Исп для звеньев сигнализации при времени распространения менее 15 мс в 1м направлении 2) метод превентивного циклического повторения. Прим при времени распространении в 1ом направлении не менее 15 мс, для всех звеньев сигнализации установлен через спутник.

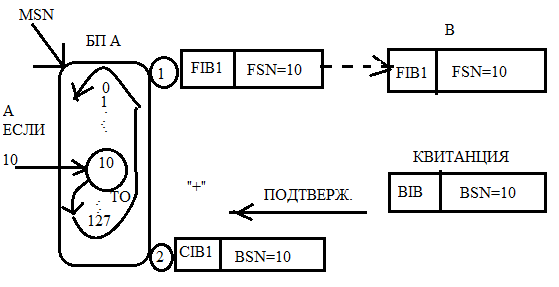

Основной метод исправления ошибок

Макс число сигн ед в буферной памяти от 0-127

В данном методе используется система с положительным и отрицательным подтверждением. Если сигнальная единица принята правильно, то на неё будет выдана квитанция с положительным подтверждением. BSN=FSN, FIB=BIB

FIB в передаваемый MSU формируется в соотв с BIB той MSU (значащая сигнальная единица), на которую поступила последняя квитанция переспроса.

При приеме положительной квитанции сигнальная единица удаляется из буферной памяти.

Если в сигнальной единице обнаруживается ошибка, то формируется квитанция с отрицательным подтверждением, BSN=FSN, а BIB будет инвертироваться.

При поступлении отрицательной квитанции поток новых сигнальных единиц прерывается и те сигн.ед ,которые хранятся в буферной памяти повторно передаются по 1-му разу, начиная с той, на которую пришла квитанция с отрицательным подтверждением. Потом возобновляется передача сигнальной ед.

Вопрос 12 Метод превентивного циклического повторения

В этом методе нет отрицательных квитанций, а признаком наличия ошибок служит отсутствие положительного подтверждения.

Признаком положительной квитанции явл сигнальная единица с одинаковыми FSN и BSN, BIB и FIB не используются, им присваивается значение единицы. Сигнальная единица запоминается в буферной памяти до тех пор, пока на неё не будет принято положительное подтверждение. Организуется циклическое повторение всех сигнальных единиц из буферной памяти. Если поступает новая сигнальная единица, циклическое повторение прекращается.

Если количество неподтвержденных сигнальных единиц превышает некоторую предельную величину, то активизируется процедура принудительного циклического повторения, т.е передача новых сигнальных ед прекращается и начинается передача сигн 1ц из буферной памяти. Это продолжается до тех пор, пока число ниже предельных значений не окажется ниже предельных значений. Эта ситуация возникает из-за высокой интенсивности трафика.

Вопрос 13 Структура сети окс

Сеть связи, обслуживаемая ОКС, состоит из узлов коммутации и обработки, соединенных звеньями передачи. В контексте сигнализации узлы сети связи, использующие ОКС, рассматриваются как пункты сигнализации (Signalling Point - SP).

STP-транзитные

Режимы сигнализации

Режим сигнализации - это связь между путем, по которому проходит сигнальное сообщение в сети сигнализации, и сигнальным отношением, к которому относится это сообщение.

Возможны следующие режимы сигнализации:

1) Связанный режим (Associated Mode) - режим, при котором сообщение, относящееся к данному сигнальному отношению между двумя SP, передается непосредственно по пучку звеньев, соединяющий эти SP. При этом режиме путь сигнального сообщения 'совпадает' с сигнальным отношением.

2) Несвязанный режим - режим, при котором путь сигнального сообщения не 'совпадает' с сигнальным отношением между отправителем и получателем данного сообщения, причем путь этот заранее не определен.

3) Квазасвязанный режим - частный случай несвязанного режима, когда путь сигнального сообщения заранее определен.

ОКС №7 предназначен для использования при связанном и квазисвязанном режимах. Подсистема пользователя не имеет средств, позволяющих избежать нарушения последовательности поступления сообщений, которое возможно при полностью несвязанном режиме с динамичесской маршрутизацией сообщений.

Принципы маршрутизации: 1)маршрут сигнализации должен проходить через мин число STP. 2)если доступно несколько маршрутов, то нагрузку надо распределить между этими маршрутами. 3)сообщ отправленное в определенном направлении обратно маршрутизируется по этому же маршруту.

Структура сетей ОКС

Определяющим фактором для сети сигнализации является надежность, которая обеспечивается избыточностью. Необходимая избыточность может быть обеспечена сочетанием следующих видов избыточности.

Ячеистая структура сети - это типовая структура, работающая в квазисвязанном режиме. На ее основе могут быть построены любые сети.

В ячеистой структуре каждый из пунктов сигнализации SP связан с двумя STP посредством двух пучков звеньев
