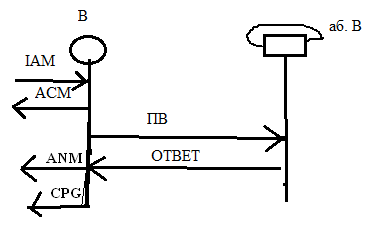

Вопрос 26 Сообщения от атс в при установлении соединения

1)станция В по своему усмотрению решает, что номер абонента В принят полностью. CPG м.б несколько (если успеет).У него нет таймера.

IAM–ACM–ANM–CPG–CPG–CPG–REL–RLC

IAM–ACM–CPG–CPG–CPG–ANM–CPG

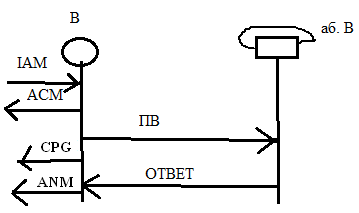

В случае неавтоматического терминала (тел апарат) АСМ выдается сразу после поступления IAM, а анализ статуса абонента B, его состояние, будет осущ после отправки ACM, в этом случ будет выдаваться CPG, которые будут переносить эту инфу. После ввода абонента выдается сообщение ANM.

В случае автоматического терминала (факс, модем, и др) CPG передать не успеваем -> передается ANM.

Для автоматического терминала на рис не будет CPG.

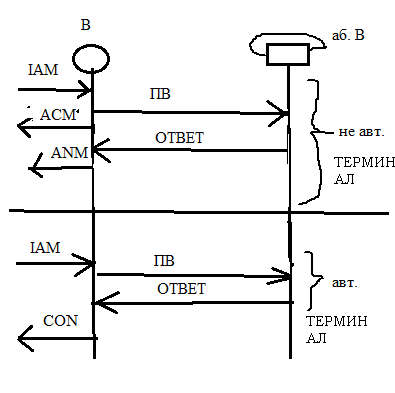

2)Станция определяет, что адрес вызываемого абонента принят полностью, только после получения соответствующей индикации со стороны выходящего доступа.

Если у абонента установлен неавтоматический терминал, то после поступления IAM автоматически передается посылка вызова, а потом передается ACM.

Если у абонента автоматический терминал, то ACM не успеваем передавать-> передается лишь CON (который объединяет в себе функции сообщения ACM и ANM).

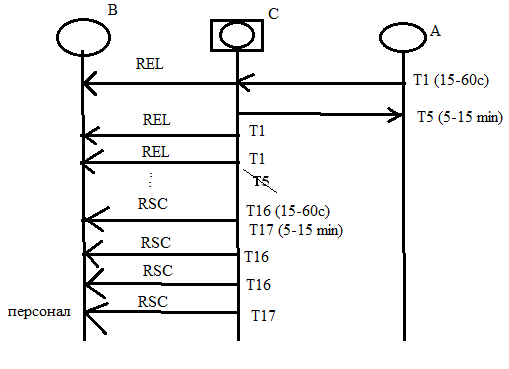

Вопрос 27 Процедура разрушения соединения

По мере срабатывания таймера 1, будет выдаваться сообщение rel, но не сработает t5, после этого выдаётся сообщение rsc и запуск t16 и t17. Тел.канал выводится из обслуживания, оповещается персонал и останавливается t1 и t5.

Если Rlc не поступает, то rsc выдаётся с периодичностью t16, если срабатывает t17, то выдаётся сообщение об ошибке персоналу и заново запускается t17, пока персонал не среагирует.

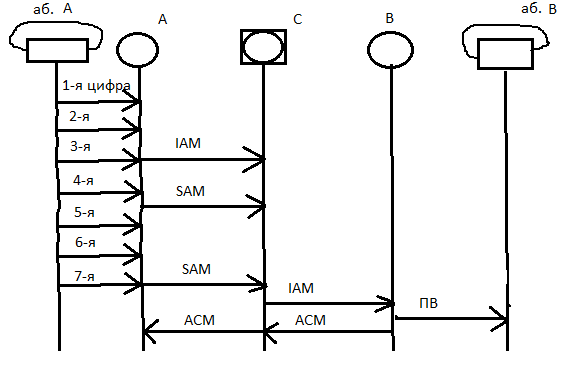

Вопрос 28 Процедура установления базового соединения с передачей адресных сигналов с перекрытием.

Как только накопится инфа, достаточная для маршрутизации вызова, исходящая станция отправляет сообщение IAM, в котором содержатся первые цифры номера.

Оставшиеся цифры передаются в одном или более сообщениях SAM.

Если транзитной станции достаточно транзитного номера, то она выбирает направление следующей станции и передает сообщение IAM включив в него все принятые цифры номера.

Если адресный сигнал принят недостаточно, то транзитная станция ожидает сообщения SAM.

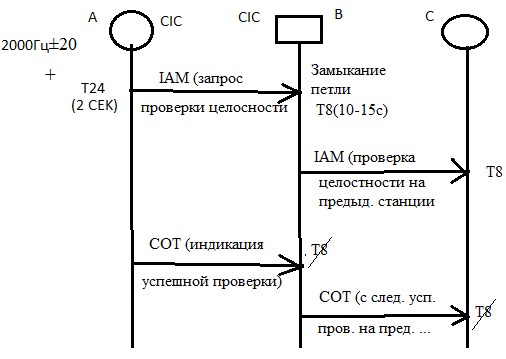

Вопрос 29 Процедура проверки целостности

Осущ только на международной сети.

Исходящая станция в составе сообщения IAM выдает запрос проверки целостности. При этом подключается приемо-передатчик 2000 Гц (+-20) и запускается таймер 24 (2сек).

Транзитаня станция замыкает петлю и запускает таймер , который ожидает результата проверки.

Если проверка целостности пройдена корректно (принята частота 2000 Гц за 2 сек) и не успел сработать таймер 8, то выдается сообщение COT с индикацией успешной проверки. Это сообщение останавливает таймер 8.

В случае некорректного прохождения, проверка будет передаваться сообщением COT с индикацией сбоя процедуры проверки.

На встречной станции запускается таймер 27 с выдержкой 4 минуты. Этот таймер ожидает повторного запроса проверки целостности.

Если повторный запрос не поступает, то передается сообщение RSC и канал выводится из обслуживания.

Данная процедура проверки целостности понимается последовательная проверка всех участков соединения.

Если надо выполнить процедуру проверки по требованию, то используется сообщение CCR.

В случае успешной проверки, передается сообщение REL с индикацией успешной проверки.

В случае некорректной проверки – передается сообщение COT с индикацией сбоя проверки.
