МІНІСТЕРСТВО ОСВІТИ І НАУКИ УКРАЇНИ

ХАРКІВСЬКИЙ НАЦІОНАЛЬНИЙ ЕКОНОМІЧНИЙ УНІВЕРСИТЕТ

ЛАБОРАТОРНИЙ ПРАКТИКУМ

з навчальної дисципліни «Комп’ютерні мережі та телекомунікації»

для студентів напрямку підготовки «Менеджмент»

усіх форм навчання

Навчально-практичний посібник

Автори: Мінухін С. В.

Кавун С.В.

Жукарєв В. Ю.

Євсєєв С.П.

Сорбат І.В.

Поляков А.О.

Відповідальний за випуск Пономаренко В. С.

Харків. Вид. ХНЕУ, 2009

УДК 004.7(076.5)

ББК 32.97 Я 7

Рецензенти: доктор технічних наук, професор кафедри спеціалізованих комп’ютерних систем Української державної академії залізничного транспорту Лістровий С.В.;

декан факультету комп’ютерних наук Харківського національного університету ім. В.Н. Каразіна, заслужений винахідник України, доктор технічних наук, професор Сорока Л. С.;

кандидат технічних наук, доцент кафедри інформаційних управляючих систем ХНУРЕ Міхнов Д. К.

Затверджено на засіданні кафедри інформаційних систем.

Протокол № 5 від 12.12.2008 р.

Мінухін С. В. Лабораторний практикум з курсу «Комп’ютерні мережі та телекомунікації». Навчально-практичний посібник / С. В. Мінухін, С. В. Кавун, В. Ю. Жукарєв, С. П. Євсєєв, І. В. Сорбат., Поляков А. О. /За ред. д. е. н., проф. В. С. Пономаренка. – Харків: Вид. ХНЕУ, 2009. – с. (Укр. мов.)

Лабораторний практикум містить лабораторні роботи щодо практичного освоєння розділів дисципліни «Комп’ютерні мережі та телекомунікації», присвячені отриманню навичок щодо принципів організації роботи комп’ютерної мережі вбудованими засобами операційних систем, настроюванню та функціонуванню поштових програм клієнтів Outlook Express, The Bat, організації роботи та технологій пошуку в браузерах Internet Explorer та Mozilla Firefox. Розглянуто питання установлення й використання мобільних телефонів та КПК для організації роботи користувачів бездротової мережі з ресурсами Internet. Розглянуто загальні питання захисту інформаційних ресурсів, а також за допомогою вбудованих засобів ОС та програми Outpost Firewall.

Практикум може бути використаний студентами й аспірантами економічних навчальних закладів для організації роботи комп’ютерних мереж у розподілених інформаційних системах на підприємствах та установах.

ББК 32.97 Я 7

© Харківський національний

економічний університет

© Мінухін С.В. Кавун С.В.

Жукарєв В. Ю. Євсєєв С.П.

Сорбат І.В. Поляков А.О.

2009

Вступ

Розвиток сучасних інформаційних технологій супроводжується збільшенням ролі комунікаційних систем різного призначення та комп’ютерних мереж. Це пояснюється необхідністю більш швидкої передачі інформації, в тому числі й управлінської, для якої важливе значення мають час та оперативність її доставки до користувачів. Більш вагомим стає використання засобів електронного обміну документів – електронної пошти, програмного забезпечення браузерів тощо – за допомогою яких набагато збільшується ефективність роботи фахівців різних рівнів управління сучасними підприємствами та установами.

Лабораторний практикум з навчальної дисципліни «Комп’ютерні мережі та телекомунікації» призначений для отримання студентами знань та навичок з практичного застосування комп’ютерних мереж та телекомунікаційних систем для вирішення завдань організації оброблення інформації на об’єкті управління. Особливістю сучасних ІС є розподіленість баз даних та додатків по вузлах мережі, у складі якої працює співробітник або менеджер підприємства чи організації.

Виконання завдань даного лабораторного практикуму щодо роботи користувачів комп’ютерних мереж має на меті виконання наступних завдань:

набуття навичок щодо створення однорангової мережі вбудованими засобами операційних систем, які використовують мережні властивості, та визначення працездатності створеної мережі на основі команд діагностики;

вивчення й закріплення на практиці основ архітектури «клієнт-сервер» за допомогою серверних технологій, що використовують сервери БД, додатки та транспортні сервери;

вивчення принципів організації роботи та настроювання поштових програм-клієнтів з використанням поштового сервера;

вивчення принципів організації роботи та настроювання браузерів Internet, організації пошуку інформаційних ресурсів за заданими критеріями пошуку та зберігання результатів пошуку;

вивчення принципів організації роботи й настроювання бездротових комп’ютерних мереж з використанням мобільних пристроїв – телефонів та КПК;

вивчення принципів організації роботи та настроювання програмних засобів типу Firewall для побудови ефективної політики безпеки в розподілених інформаційних системах;

вивчення принципів організації роботи та настроювання програмних засобів забезпечення безпеки в КМ вбудованими засобами операційних систем;

ознайомлення з принципами роботи протоколів різних рівнів еталонної моделі відкритих систем та особливості їх використання в комп’ютерних мережах.

Особливе місце в цих завданнях займають сучасні технології комп’ютерних мереж, серед яких слід виділити локальні та глобальні мережі. Це пояснюється необхідністю використання корпоративної інформації, що міститься в корпоративних базах даних, які можуть розташовуватися як в окремих підрозділах підприємства, так й за його межами. Отже сучасні технології оброблення документів різного призначення повинні базуватися на засобах телекомунікаційного зв’язку й стандартів комп’ютерних мереж, які виступають як транспортні системи передачі даних.

Для підвищення ефективності функціонування мереж підприємства повинні використовуватися засоби їх поширення у випадку збільшення кількості робочих станцій та користувачів. Це призводить до необхідності більш детальнішого вивчення та використання спеціальних пристроїв та відповідних стандартів для об’єднання окремих локальних мереж в єдину. До них належать концентратори, мости, шлюзи, комутатори, які дозволяють збільшувати ефективність окремих мереж за рахунок поєднання мереж із різними стандартами та протоколами. Вибір певного стека протоколів забезпечує визначення можливостей роботи мережі згідно із обраним стандартом та дозволяє вирішувати питання оцінки ефективності розгортання мережі із заданим рівнем масштабованості та розподіленості даних. За такими умовами виникає необхідність обґрунтування вибору системного мережного забезпечення в умовах клієнт-серверної технології доступу та оброблення запитів користувачів.

Таким чином, комп’ютерні мережі та телекомунікаційні системи стають підґрунтям для підвищення ефективності інструментальної складової та інтелектуалізації процесів прийняття рішень в сучасних умовах високотехнологічного виробництва.

МОДУЛЬ 1. Загальні питання функціонування комп’ютерних мереж та телекомунікаційних технологій

Лабораторна робота №1

Створення й діагностика роботи комп'ютерної мережі

засобами ОС Windows

Метою лабораторної роботи є ознайомлення з принципами роботи локальної (однорангової) комп'ютерної мережі, створеної засобами ОС Windows XP.

Порядок виконання роботи

Запустити встановлену на ПК віртуальну машину (ВМ) VMWare Workstation.

Запустити на ВМ ОС Windows XP.

Підготувати настроювання для мережного підключення.

На локальному диску c: (у віртуальній машині) у папці «ЭИ» створити власну папку з ім’ям «група №*», де * – номер групи.

Помістити в неї підготовлені на зовнішньому накопичувачі файли (7 – 8) різних типів (*.doc, *.xls, *.ppt, *.txt).

Далі підключити робочу станцію до однорангової мережі в складі робочої групи за допомогою майстра, для чого:

вибрати в Мережному оточенні пункт «Установить домашнюю или малую сеть», після чого запуститися Майстер настроювання мережі й натиснути кнопку «Далее» (2 рази);

у вікні Майстра настроювання вибрати Выберете метод подключения вибрати пункт Этот компьютер подключен к Интернету через другой компьютер сети или через шлюз (рис. 1.1).

Далі натискаємо кнопку Далее. У вікні, що відкрилося, Задайте имя и описание для этого компьютера необхідно ввести опис імені комп'ютера (рис. 1.2).

Рис. 1.1. Вікно вибору методу підключення робочої станції до обраної мережі

Рис. 2. Вікно задання імені й опису комп'ютера

Для продовження роботи майстра необхідно натиснути кнопку Далее й у вікні, що відкрилося, Задайте имя для вашей сети ввести ім’я робочої групи (рис. 1.3) відповідно до правила, наведеного нижче.

Рис. 1.3. Вікно задання імені робочої групи

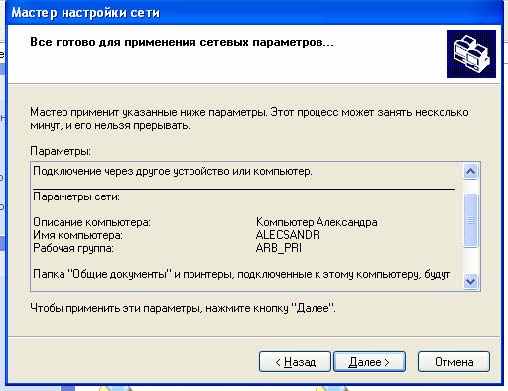

У вікні, що відкрилося, Все готово для применения сетевых параметров переконатися в правильності введеної раніше інформації (рис. 1.4).

Рис. 1.4. Вікно установки мережевих параметрів підключення

Робочої станції

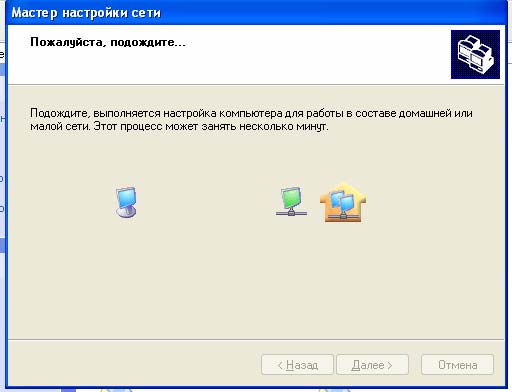

Після натискання кнопки Далее у вікні, що відкрилося, Подождите, пожалуйста…, дочекатися завершення процедури застосування уведених мережевих параметрів (рис. 1.5).

Рис. 1.5. Виконання процедури застосування

Уведених параметрів

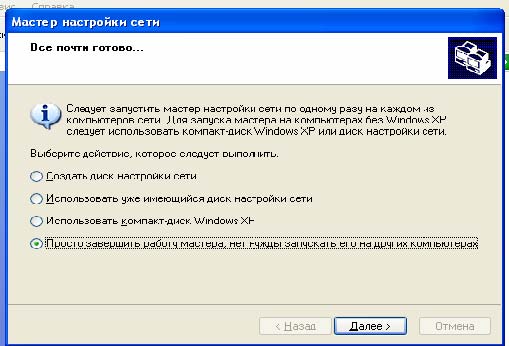

Після цього у вікні, що відкрилося, Все почти готово…, вибрати пункт Просто завершить работу мастера... і натиснути кнопку Далее (рис. 1.6) й у вікні, що з'явилося, натиснути кнопку Готово.

Рис. 1.6. Вікно завершення роботи майстра

На наступному кроці виконати перезавантаження операційної системи для установки введених параметрів (рис. 1.7).

Рис. 1.7. Вікно підтвердження перезавантаження ОС

Наступне завдання визначає підключення робочої станції (РС) до мережі в складі робочої групи з двох комп'ютерів.

Завдання параметрів, що ідентифікують РС у мережі, здійснюється в наступній послідовності:

На робочому столі, на елементі Мой компьютер у контекстному меню вибрати пункт Свойства й закладку Имя компьютера (рис. 1.8).

Рис. 1.8. Вікно властивостей системи

Для завдання імені комп'ютера й імені робочої групи необхідно натиснути кнопку Изменить. Як ім’я комп'ютера вибирається ім’я студента (англійськими буквами), а як ім’я робочої групи – послідовність вигляду:

###_$$$,

де ### – перші 3 букви прізвища одного студента з робочої групи;

$$$ – перші 3 букви прізвища іншого студента з робочої групи.

Для підтвердження введеної інформації необхідно натиснути клавішу ОК послідовно на всіх вікнах, у результаті чого повинно відбутися перезавантаження ОС ВМ.

Для діагностики роботи підключеної робочої станції до мережі необхідно настроїти протокол TCP/IP.

Для цього заходимо у вікно Сетевое окружение, вибираємо Сетевые подключения і за допомогою контекстного меню Свойства вибираємо Протокол Интернет TCP/IP, а потім натискаємо кнопку Свойства (рис. 1.9).

Рис. 1.9. Вікно вибору компонент підключення

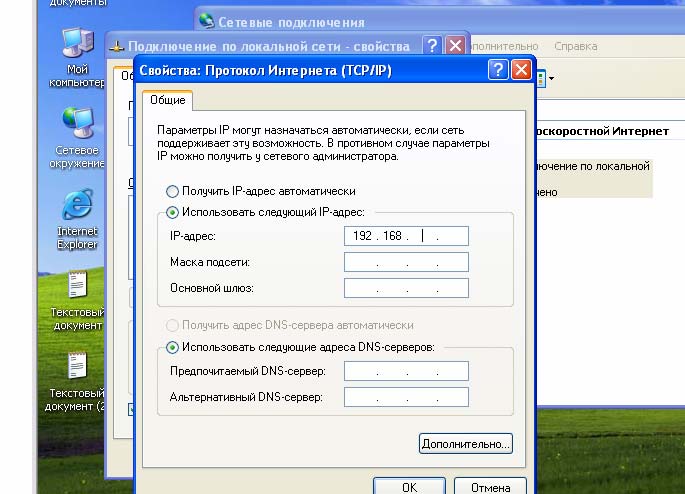

Для ідентифікації РС у мережі використовуємо IP-адресу, що встановлюється відповідно до прийнятого в даній комп'ютерній мережі адресацією: розширений префікс має такий вигляд: 192.168.100.* (для одного класу) і 192.168.200.* (для іншого класу); маска підмережі відповідає мережі класу С * й відповідає номеру студента в журналі (рис. 1.10).

Рис. 1.10. Вікно завдання IP-Адреси РС

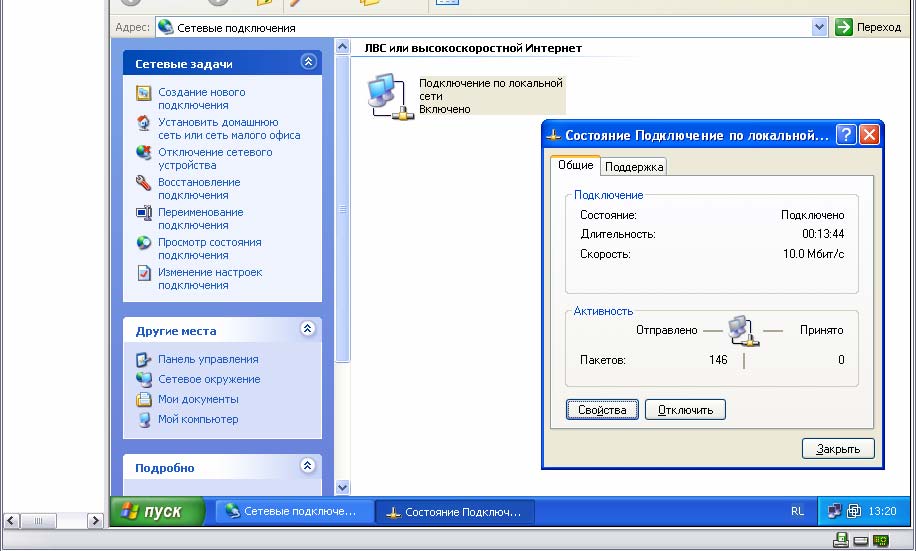

Підтвердити введену інформацію натисканням клавіші ОК. Для перевірки стану підключення РС необхідно викликати в контекстному меню Подключение по локальной сети Состояние (рис. 1.11).

Рис. 1.11. Вікно стану підключення до мережі

Для діагностики роботи підключеної РС використовуємо командний рядок: Пуск – Выполнить ввести команду cmd.exe (рис. 1.12).

Рис. 1.12. Вікно командного рядка

Для здійснення діагностики роботи РС використовуються наступні команди (табл. 1.1).

Таблиця 1.1

Команди діагностики роботи рс у мережі

Команда	Призначення
ping.exe	Перевірка фізичного зв'язку з іншими станціями мережі й працездатності мережної карти
ipconfig.exe	Одержання інформації про параметри мережних настроювань даної РС
ipconfig.exe /all	Одержання всіх параметрів усіх мережних пристроїв на даній РС
net.exe view	Одержання інформації про всі робочі станції робочої групи, до якої ставиться дана РС
net.exe send	Відправлення однобічних повідомлень на іншу станцію в мережі

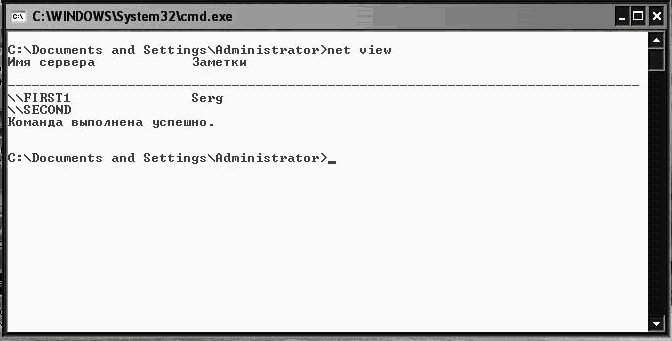

Використання в табл. 1.1 команд для діагностики роботи РС наведено на рис. 1.13 – 1.18.

Рис. 1.13. Вікно з результатами виконання команди ping. exe

Рис. 1.14. Вікно з результатами виконання команди ipconfig.exe /all

Рис. 1.15. Вікно з результатами виконання
