31.Определение величин неравномерных осадок зданий и сооружений.
Для
определения величины неравномерной
осадки здания необходимо знать: разность
S1осадок
фундаментов для каркасных или прогиб
(перегиб)
несущих
стен для бескаркасных зданий. Все работы,
связанные с определением неравномерной
осадки здания, выполняются
инженером-геодезистом с помощью
геодезического нивелирования III
класса точности.
– нивелирование выполняется короткими лучами при расстояниях от нивелира до рейки 4 – 30 м. по выбранной на здании горизонтальной линии – цоколю, карнизу или плоскости оконных переплетов;
– точки выбранного элемента нивелируют через 3 – 6 м, и отметки относительно наивысшей точки наносятся на схему.
– места установки рейки отмечают краской на фасаде здания и наносят на схематический план здания. Одна из точек нивелирования должна быть привязана к существующему реперу для возможности проведения повторного нивелирования.

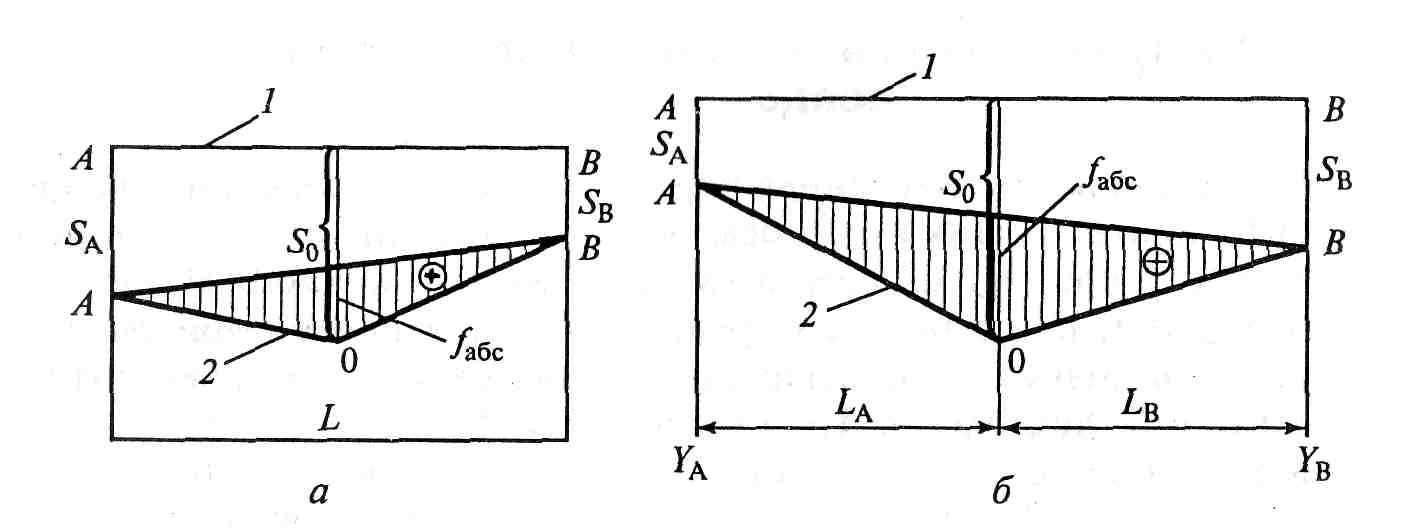

Абсолютный прогиб
а) для симметричного прогиба
,
5.1.
где So, SA, SB – отметки точекО, А, В относительно наивысшей точки (нулевой);
б) для несимметричного прогиба
,
5.2.
где УА=S0-SA; УВ=S0-SB; LA, LB — расстояния до точки максимального прогиба
Полученные в результате обработки материалов нивелирования максимальный относительный прогиб или максимальная разность осадок (для каркасных зданий) сравниваются с приведенными выше предельно допустимыми деформациями. Разность фундамента S1 не должна превышать: а)для ж/б каркаса 0,002; б)стальной каркас 0,006; в) для многоэтажных из крупных панелей 0,0016; из крупных блоков или кирпичной кладки без армирования 0,002; с армированием 0,0024.
32.Определение абсолютного прогиба стен зданий и сооружений.
Для определения величины неравномерной осадки здания необходимо знать: разность S1осадок фундаментов для каркасных или прогиб (перегиб) несущих стен для бескаркасных зданий. Все работы, связанные с определением неравномерной осадки здания, выполняются инженером-геодезистом с помощью геодезического нивелирования III класса точности.
– нивелирование выполняется короткими лучами при расстояниях от нивелира до рейки 4 – 30 м. по выбранной на здании горизонтальной линии – цоколю, карнизу или плоскости оконных переплетов;
– точки выбранного элемента нивелируют через 3 – 6 м, и отметки относительно наивысшей точки наносятся на схему.
– места установки рейки отмечают краской на фасаде здания и наносят на схематический план здания. Одна из точек нивелирования должна быть привязана к существующему реперу для возможности проведения повторного нивелирования.
Абсолютный прогиб
а) для симметричного прогиба
, 5.1.
где So, SA, SB – отметки точекО, А, В относительно наивысшей точки (нулевой);
б) для несимметричного прогиба
, 5.2.
где УА=S0-SA; УВ=S0-SB; LA, LB — расстояния до точки максимального прогиба
Полученные в результате обработки материалов нивелирования максимальный относительный прогиб или максимальная разность осадок (для каркасных зданий) сравниваются с приведенными выше предельно допустимыми деформациями. Разность фундамента S1 не должна превышать: а)для ж/б каркаса 0,002; б)стальной каркас 0,006; в) для многоэтажных из крупных панелей 0,0016; из крупных блоков или кирпичной кладки без армирования 0,002; с армированием 0,0024.
