7.Тепловой баланс котельного агрегата и определение расхода топлива

7.1) Составляем тепловой баланс для установившегося состояния парового котла:

100=q₁+ q₂+ q₃+ q₄+ q₅+ q₆

q₃=0% ,q₄=3 % и q_v=160-140 Мкал/кг

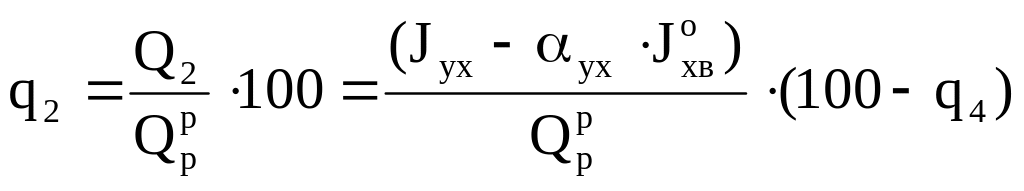

7.4) Потерю тепла с уходящими газами находят по формуле:

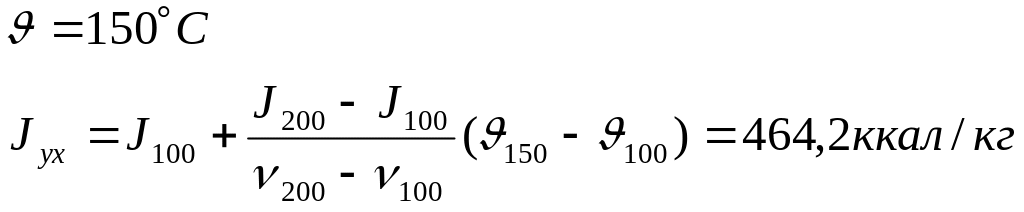

Величину энтальпии уходящих газов J_ух определяем линейной интерполяцией

по таблице 2.2. для заданной температуры уходящих газов:

%

7.5) Потерю тепла от наружного охлаждения котла q₅ находим по рис.3.1.[1]:

q₅=f(Д)=f(50)=0,93 %

7.6) Потери с физическим теплом шлака не учитываем т.к. величина A^p<Q_н^p/100:

12,7<58,95

7.7) КПД парового котла брутто находим по методу обратного баланса:

=100-( q₂+ q₃+ q₄+ q₅+ q₆)=100-(6,24+0+3+0,93+0)=89,826 %

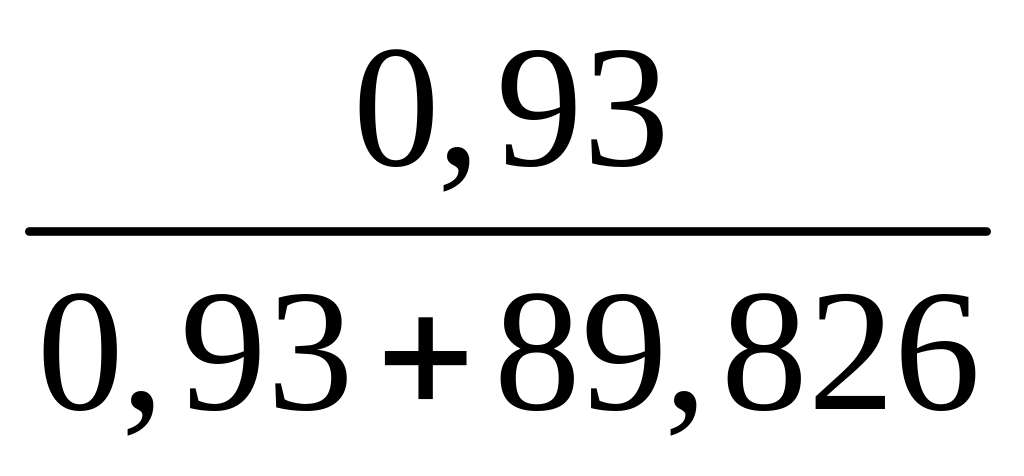

φ=1- =1- =0,99

7.8) Расход воздуха, подаваемого в топку, рассчитываем по формуле:

Q_пк – количество теплоты полезно отданное в паровом котле

Находим значения энтальпий перегретого пара i_пе и питательной воды i_пв :

По Р_пе=40 кгс/см² и t_пе=440С  i_пе=789,8 ккал/кг

Р_пв=1,08Р_б=1,08  44=47,52 кгс/см² (Р_б – давление в барабане котла)

По Р_пв=47,52 кгс/см² и t_пв=150С  i_пв=151,552 ккал/кг

кг/ч

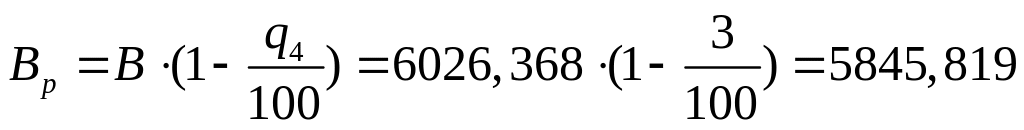

7.9) Определяем расход фактически сгоревшего топлива с учетом механической неполноты горения:

кг/ч

8. Поверочный расчет топки

Задачей поверочного расчёта является определение температуры газов на выходе из топки _т^’’ при заданных конструктивных размерах топки, которые определяют по чертежам парового котла.

1) Определение конструктивных размеров и характеристик топки.

Примечания к таблице 5.1:

1. _ок принимают по таблице 2.1.[2]: для открытых гладкотрубных экранов _ок=0,45

2. Площадь стены топки F_ст^т= F_ст^ф’+ F_ст^ф+2 F_ст^б+ F_ст^з+ F_ст^з’+ F_ок=53,14+16,352+

+249,72+40,88+14,31+12,673=236,795 м²

3. Угловой коэффициент экрана x определяем по номограмме 1а в зависимости от S/d и e/d для этого экрана.

Угловой коэффициент экрана, закрытого огнеупорной массой, равен единице. Реальные условия работы экранов с учетом загрязнения их отложениями шлака и золы оценивают коэффициентом тепловой эффективности экранов: х , где  - коэффициент, учитывающий снижение тепловосприятия вследствие загрязнения экранных труб или нанесения на них слоя огнеупорного материала, для неэкранированных стен топки принимают =0

Среднее значение коэффициента тепловой эффективности для топки в целом определяют по формуле:

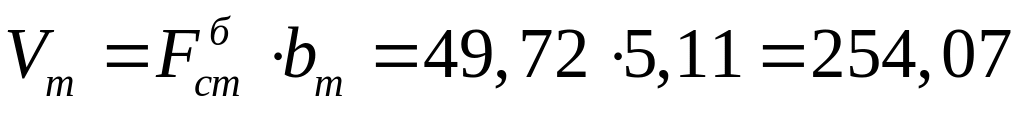

8.1)Активный объём топочной камеры определяют по формуле:

м³

Эффективная толщина излучающего слоя:

м

Конструктивные размеры и характеристики топочной камеры.

Таблица 5.1.

№ п/п	Наименование величины	Обозначение	Единица	Источник или формула	Топочные экраны						Выходное окно
					Фронтовой		Боковой	Задний
					Основная часть	Под или хол.вор.		Основная часть		Под или хол.вор.
1	Расчетная ширина экранированной стены	bст	м	Чертеж и эскиз	5,11	5,11	4,69	5,11		5,11	5,11
2	Освещенная длина стены	lст	м	Чертеж и эскиз	10,4	3,2	—	8		2,8	2,48
3	Площадь стены	Fст	м2	bст lст	53,14	16,352	49,72	40,88		14,31	12,673
4	Площадь учаска не закрытого экранами	Fстi	м2	Чертеж и эскиз	8	—	0,5		—	—	—
5	Наружный диаметр труб	d	м	Чертеж и эскиз	0,06						—
6	Число труб в экране	Z	шт.	Чертеж и эскиз	74	74	68	74		74	—
7	Шаг экранных труб	S	м	Чертеж и эскиз	0,07	0,07	0,07	0,07		0,07	—
8	Отн-ый диаметр труб	S/d	—	—	1,167						—
9	Растояние от оси трубы до обмуровки	e	м	Чертеж и эскиз	0,1	0,1	0,1	0,1		0,1	—
10	Отн-ое растояние до обмуровки	e/d	—	—	1,67	1,67	1,67		1,67	1,67	—
11	Угловой коэф.экрана	x	—	Номограмма 1а	0,98	0,98	0,98	0,98		0,98	1
12	Коэф.учитывающий загрязнения		—	Таблица 2.2.[2]	0,45	0,45	0,45	0,45		0,45	0,45
13	Коэф. Тепловой эффективности экрана		—	x	0,44	0,44	0,44		0,44	0,44	0,45
