4. Самостоятельный газовый разряд.

Электрический разряд в газе, сохраняющийся после прекращения действия внешнего ионизатора, называется самостоятельным газовым разрядом. Для его осуществления необходимо, чтобы в результате самого разряда в газе непрерывно образовывались свободные заряды. Основным источником их возникновения является ударная ионизация молекул газа.

Если после достижения насыщения продолжать увеличивать разность потенциалов между электродами, то сила тока при достаточно большом напряжении станет резко возрастать (график 2).

Это означает, что в газе появляются дополнительные ионы, которые образуются за счет действия ионизатора. Сила тока может возрасти в сотни и тысячи раз, а число заряженных частиц, возникающих в процессе разряда, может стать таким большим, что внешний ионизатор будет уже не нужен для поддержания разряда. Поэтому ионизатор теперь можно убрать.

Каковы же причины резкого увеличения силы тока при больших напряжениях? Рассмотрим какую либо пару заряженных частиц (положительный ион и электрон), образовавшуюся благодаря действию внешнего ионизатора. Появившийся таким образом свободный электрон начинает двигаться к положительному электроду – аноду, а положительный ион – к катоду. На своем пути электрон встречает ионы и нейтральные атомы. В промежутках между двумя последовательными столкновениями энергия электрона увеличивается за счет работы сил электрического поля.

I

1. U

5. Несамостоятельный газовый разряд.

Процесс прохождения электрического тока через газ называется газовым разрядом. Если электропроводность газа создается внешними ионизаторами, то электрический ток, возникающий в нем, называется несамостоятельным газовым разрядом. С прекращением действия внешних ионизаторов несамостоятельный разряд прекращается. Несамостоятельный газовый разряд не сопровождается свечением газа.

Ниже изображен график зависимости силы тока от напряжения при несамостоятельном разряде в газе. Для построения графика использовалась стеклянная трубка с двумя впаянными в стекло металлическими электродами. Цепь собрана как показано на рисунке ниже.

V

+ -

При некотором определенном напряжении наступает такой момент, при котором все заряженные частицы, образующиеся в газе ионизатором за секунду, достигают за это же время электродов. Дальнейшее увеличение напряжения уже не может привести к увеличению числа переносимых ионов. Ток достигает насыщения (горизонтальный участок графика 1).

I

2. U

6. Самостоятельный газовый разряд.

Электрический разряд в газе, сохраняющийся после прекращения действия внешнего ионизатора, называется самостоятельным газовым разрядом. Для его осуществления необходимо, чтобы в результате самого разряда в газе непрерывно образовывались свободные заряды. Основным источником их возникновения является ударная ионизация молекул газа.

Если после достижения насыщения продолжать увеличивать разность потенциалов между электродами, то сила тока при достаточно большом напряжении станет резко возрастать (график 2).

Это означает, что в газе появляются дополнительные ионы, которые образуются за счет действия ионизатора. Сила тока может возрасти в сотни и тысячи раз, а число заряженных частиц, возникающих в процессе разряда, может стать таким большим, что внешний ионизатор будет уже не нужен для поддержания разряда. Поэтому ионизатор теперь можно убрать.

Каковы же причины резкого увеличения силы тока при больших напряжениях? Рассмотрим какую либо пару заряженных частиц (положительный ион и электрон), образовавшуюся благодаря действию внешнего ионизатора. Появившийся таким образом свободный электрон начинает двигаться к положительному электроду – аноду, а положительный ион – к катоду. На своем пути электрон встречает ионы и нейтральные атомы. В промежутках между двумя последовательными столкновениями энергия электрона увеличивается за счет работы сил электрического поля.

I

2. U

Тлеющий разряд

Дуговой разряд

Коронный разряд

Искровой разряд

Техническое применение

(Слайд № 6)

Тлеющий разряд применяется в газоразрядных трубках, неоновых лампах, цифровых индикаторах, лампах дневного света. Тлеющий разряд используют в трубках для рекламы. Оран-Жево-красное свечение возникает при наполнении трубки неоном. Положительный столб в аргоне имеет синевато-зеленоватый цвет. В лампах дневного света используют разряд в парах ртути. Важнейшее применение тлеющий разряд получил в газовых лазерах.

Дуговой разряд применяется в ртутных лампах высокого давления, при сварке металлов, в электроплавильных печах.

Искровой разряд длится тысячные доли секунды при высоком напряжении и применяется при обработке металлов.

Коронный разряд применяется в электрофильтрах для очистки газов от твердых частиц. Отрицательно то, что данный разряд вызывает утечку энергии на высоковольтных линиях

Плазма около Земли существует в космосе в виде солнечного ветра, заполняет магнитосферу Земли, образуя радиационные пояса Земли и ионосферу. Процессами в околоземной плазме обусловлены магнитные бури и полярные сияния.

Газоразрядная плазма образуется при всех видах электрического разряда в газах: дуговом, искровом, тлеющем разряде и пр.

Низкотемпературная плазма находит применение в газоразрядных источниках света — в светящихся трубках для рекламных надписей, в лампах дневного света. В последних стеклянную трубку покрывают специальным составом — люминофором, который под действием излучения плазмы сам начинает светиться. Люминофор подбирают таким, чтобы его свечение было близко по составу к белому свету.

Газоразрядную плазму используют во многих приборах, например в газовых лазерах — квантовых источниках света.

Низкотемпературная плазма применяется в магнитогидродинамических генераторах (МГД - генераторах). Плазменные двигатели весьма перспективны для длительных сверхдальних космических полетов.

Сравнительно недавно был создан новый прибор — плазматрон

Билет 24

Под вакуумом понимают такое состояние газа в сосуде, при котором длина свободного пробега заряженных частиц превышает размеры сосуда, где находится газ.

Вакуум — идеальный изолятор, так как в нем нет свободных носителей заряда. Для того чтобы через пространство, в котором создан высокий вакуум, пошел ток, нужно искусственно ввести в это пространство источник свободных зарядов. Это можно сделать с помощью термоэлектронной эмиссии, помещая в вакуум металлическую проволоку, которую можно включать в электрическую цепь. При пропускании через нее электрического тока проволока нагревается и свободные электроны металла приобретают энергию, достаточную для совершения работы выхода, и, покидая металл, образуют вблизи него электронное облако. Проволока при этом заряжается положительно, и под влиянием электрического поля электроны из облака частично возвращаются на электрод. В равновесном состоянии число электронов, покинувших электрод в секунду, равно числу электронов, возвратившихся на электрод за это время. Чем выше температура металла, тем выше плотность электронного облака.

Для возникновения тока необходимо дополнительное условие — создание электрического поля, под действием которого электроны будут двигаться направленно.

Ток в вакууме представляет собой поток электронов. Различие между горячим и холодным электродами, впаянными в сосуд, приводит к односторонней проводимости электрического тока между ними. При подключении электродов к источнику тока между ними возникает электрическое поле. Если положительный полюс источника соединен с холодным электродом (анодом), а отрицательный — с нагретым (катодом), то напряженность электрического поля направлена к нагретому электроду. Под действием этого поля электроны частично покидают электронное облако и движутся к холодному электроду. Электрическая цепь замыкается, и в ней устанавливается электрический ток. При противоположном включении источника напряженность поля направлена от катода к аноду. Электрическое поле отталкивает электроны облака назад к катоду. Цепь оказывается разомкнутой, и ток в цепи отсутствует. Следовательно, диод обладает односторонней проводимостью.

Термоэлектронная эмиссия

- это испускание электронов твердыми или жидкими телами при их нагревании до температур, соответствующих видимому свечению раскаленного металла.

Нагретый металлический электрод непрерывно испускает электроны, образуя вокруг себя электронное облако.

В равновесном состоянии число электронов, покинувших электрод, равно числу электронов, возвратившихся на него ( т.к. электрод при потере электронов заряжается положительно).

Чем выше температура металла, тем выше плотность электронного облака.

Электронно - лучевая трубка ( ЭЛТ )

- используются явления термоэлектронной эмиссии и свойства электронных пучков

ЭЛТ состоит из электронной пушки, горизонтальных и вертикальных отклоняющих

пластин-электродов и экрана.

В электронной пушке электроны, испускаемые подогревным катодом, проходят через управляющий электрод-сетку и ускоряются анодами. Электронная пушка фокусирует электронный пучок в точку и изменяет яркость свечения на экране. Отклоняющие горизонтальные и вертикальные пластины позволяют перемещать электронный пучок на экране в любую точку экрана. Экран трубки покрыт люминофором, который начинает светиться при бомбардировке его электронами.

Существуют два вида трубок:

1) с электростатическим управлением электронного пучка (отклонение эл. пучка только лишь эл.полем);

2) с электромагнитным управлением ( добавляются магнитные отклоняющие катушки ).

Основное применение ЭЛТ:

кинескопы в телеаппаратуре;

дисплеи ЭВМ;

электронные осциллографы в измерительной технике.

Билет 25

ЭЛЕКТРИЧЕСКИЙ ТОК В ПОЛУПРОВОДНИКАХ

Полупроводник -

- вещество, у которого удельное сопротивление может изменяться в широких пределах и очень быстро убывает с повышением температуры., а это значит, что электрическая проводимость (1/R ) увеличивается. - наблюдается у кремния, германия, селена и у некоторых соединений.

Механизм проводимости у полупроводников

Кристаллы полупроводников имеют атомную кристаллическую решетку, где внешние электроны связаны с соседними атомами ковалентными связями. При низких температурах у чистых полупроводников свободных электронов нет и он ведет себя как диэлектрик.

Полупроводники при наличии примесей

- у них существует собственная + примесная проводимость Наличие примесей сильно увеличивает проводимость. При изменении концентрации примесей изменяется число носителей эл.тока - электронов и дырок. Возможность управления током лежит в основе широкого применения полупроводников.

Существуют:

1) донорные примеси ( отдающие ) - являются дополнительными поставщиками электронов в кристаллы полупроводника, легко отдают электроны и увеличивают число свободных электронов в полупроводнике. Это проводники " n " - типа, т.е. полупроводники с донорными примесями, где основной носитель заряда - электроны, а неосновной - дырки. Такой полупроводник обладает электронной примесной проводимостью.

Например - мышьяк.

2) акцепторные примеси ( принимающие ) - создают "дырки" , забирая в себя электроны. Это полупроводники " p "- типа, т.е. полупроводники с акцепторными примесями, где основной носитель заряда - дырки, а неосновной - электроны. Такой полупроводник обладает дырочной примесной проводимостью.

Применение

Туннельный диод - двухэлектродный диод полупроводниковый прибор, который применяется для усиления и генерирования высокочастотных электрических колебаний и в качестве быстродействующего переключателя в импульсных и электронных логических устройствах

Фотодиод - полупроводниковый фотоэлектрический прибор с внутренним фотоэффектом, отображающим процесс преобразования световой энергии в электрическую.

Полупроводниковый стабилизатор напряжения (стабилитрон) - это кремниевый плоскостной полупроводниковый диод, напряжение на котором сохраняется с определенной точностью при протекании через него тока в заданном диапазоне.

Варикап - специально сконструированный полупроводниковый диод, применяемый в качестве конденсатора переменной емкости

Варистор - полупроводниковый прибор, сопротивление которого изменяется по нелинейному закону при изменении приложенного напряжения

Оптрон - полупроводниковый прибор, содержащий источник и приёмник светового излучения, которые оптически и конструктивно связаны между собой.

Тиристор - электропреобразовательный полупроводниковый прибор, содержащий три или более р-п-перехода. По числу внешних электродов тиристоры делятся на: двухэлектродные - динисторы и трехэлектродные – тринисторы

Фототиристор отличается от обычного тем, что в его корпусе имеется окно для облучения структуры световым потоком. Поэтому Фототиристор можно отпирать как воздействием светового потока, так и подачей на управляющий электрод электрического импульса управления.

Билет с26

Магнитное поле и его характеристики. При прохождении электрического тока по проводнику вокруг него образуется магнитное поле. Магнитное поле представляет собой один из видов материи. Оно обладает энергией, которая проявляет себя в виде электромагнитных сил, действующих на отдельные движущиеся электрические заряды (электроны и ионы) и на их потоки, т. е. электрический ток. Под влиянием электромагнитных сил движущиеся заряженные частицы отклоняются от своего первоначального пути в направлении, перпендикулярном полю (рис. 34).Магнитное поле образуется только вокруг движущихся электрических зарядов, и его действие распространяется тоже лишь на движущиеся заряды. Магнитное и электрические поля неразрывны и образуют совместно единое электромагнитное поле. Всякое изменение электрического поляприводит к появлению магнитного поля и, наоборот, всякое изменение магнитного поля сопровождается возникновением электрического поля. Электромагнитное поле распространяется со скоростью света, т. е. 300 000 км/с.

H — напряжённость магнитного поля,

B — магнитная индукция

Билет 27

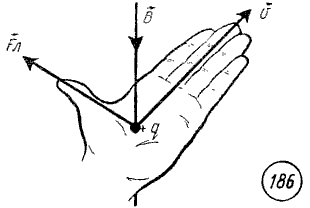

Формула силы Лоренца дает возможность найти ряд закономерностей движения заряженных частиц в магнитном поле. Зная направление силы Лоренца и направление вызываемого ею отклонения заряженной частицы в магнитном поле можно найти знак заряда частиц, которые движутся в магнитных полях.

Для вывода общих закономерностей будем полагать, что магнитное поле однородно и на частицы не действуют электрические поля. Если заряженная частица в магнитном поле движется со скоростью v вдоль линий магнитной индукции, то угол α между векторами v и В равен 0 или π. Тогда сила Лоренца равна нулю, т. е. магнитное поле на частицу не действует и она движется равномерно и прямолинейно.

В случае, если заряженная частица движется в магнитном поле со скоростью v, которая перпендикулярна вектору В, то сила Лоренца F=Q[vB] постоянна по модулю и перпендикулярна к траектории частицы. По второму закону Ньютона, сила Лоренца создает центростремительное ускорение. Значит, что частица будет двигаться по окружности, радиус r которой находится из условия QvB=mv2/r , следовательно

Лоренца сила, сила, действующая на заряженную частицу, движущуюся в электромагнитном поле

• ---заряд частицы;

• — скорость частицы;

• — магнитная индукция поля.

• — напряжённость электрического поля;

Применение силы Лоренца

Эксперимент, показывающий воздействие силы Лоренца на заряженные частицы

Пучок электронов, движущихся по круговой траектории под воздействием магнитного поля. Свечение вызвано возбуждением атомов остаточного газа в баллоне

В электроприборах

Основным применением силы Лоренца (точнее, её частного случая — силы Ампера) являются электрические машины (электродвигатели и генераторы). Сила Лоренца широко используется в электронных приборах для воздействия на заряженные частицы (электроны и иногда ионы), например, в телевизионных электронно-лучевых трубках, а также в масс-спектрометрии и МГД генераторах.

В ускорителях заряженных частиц

Сила Лоренца также используется в ускорителях заряженных частиц, задавая орбиту, по которой движутся эти частицы.

В вооружении

См. рельсотрон, или, как его ещё называют, рэйлган («рельсовая пушка»)

Другие применения

Бесконтактное измерение скорости движения проводящей жидкости (анемометрия силой Лоренца

Билет 28

Если внести проводник с током в магнитном поле (рис. 86, а), то в результате сложения магнитных полей магнита и проводника произойдет усиление результирующего магнитного поля с одной стороны проводника (на чертеже сверху) и ослабление магнитного поля с другой стороны проводника (на чертеже снизу).Ш результате действия двух магнитных полей произойдет искривление

маг-нитных линий, и они, стремясь сократиться, будут выталкивать проводник вниз, (рис. 86, б).

Сила, действующая на проводник с током, помещенный в магнитное иоле, называется электромагнитной силой. Направление этой силы можно определить по «правилу левой руки»

Сила Ампера

Сила, с которой магнитное поле действует на помещенный в него проводник с током, называется силой Ампера.

Величина этой силы, действующей на элемент Δl проводника с током I в магнитном поле с индукцией , определяется законом Ампера

где α – угол между направлениями тока и вектора индукции.

Направление силы Ампера можно найти с помощью правила левой руки (рис. 1)

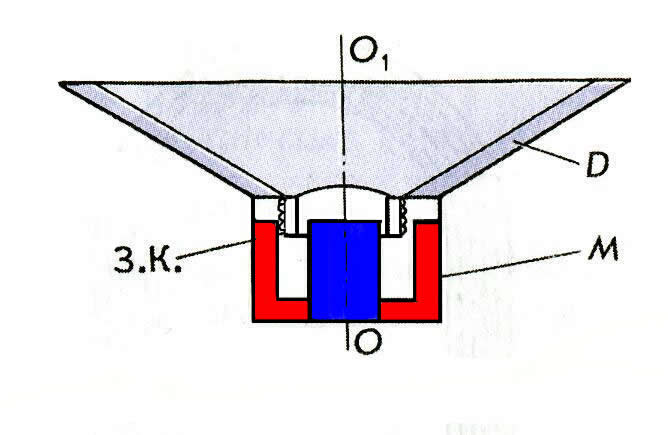

На рисунке показана схема устройства громкоговорителя. Звуковая катушка ЗК расположена в зазоре кольцевого магнита М. С катушкой жёстко связана бумажная диафрагма Д конической формы. Диафрагма укреплена на упругих подвесках, позволяющих ей совершать вынужденные колебания вместе с подвижной катушкой. По катушке пропускают переменный электрический ток с частотой, равной звуковой частоте от микрофона с усилителем или с выхода радиоприёмника, проигрывателя или магнитофона. Под действием силы Ампера катушка колеблется вдоль оси громкоговорителя ОО1 синхронно с колебаниями тока. Эти колебания передаются диафрагме, и поверхность её излучает звуковые волны.

Общие характеристики и практическая сторона

использования громкоговорителей. Электромегафон.

Так же силу ампера использую в электродвигателях!

Билет 29

Основной закон электромагнитной индукции гласит, что индукционный ток возникает в проводящем контуре при всяком изменении магнитного потока, пронизывающего поверхность, охваченную этим контуром. Однако, производя совершенно одинаковое изменение магнитного потока в различных контурах, отличающихся только материалом, из которого сделаны эти контуры, мы обнаружим, что в них индуцируются токи различной силы. Изготовим, например, две катушки, совершенно одинаковые по размерам, форме и числу витков, одну из медной проволоки, а другую из нихромовой проволоки того же сечения и длины, и поместим их в одно и то же магнитное поле, например внутрь длинного соленоида, одинаково ориентировав катушки по отношению к направлению поля. Выключая магнитное поле, мы обнаружим в обеих катушках индукционные токи, но сила тока в медной катушке будет в 70 раз больше, чем в нихромовой. Проводя разнообразные опыты подобного рода, мы убедимся, что индукционный ток тем больше, чем меньше электрическое сопротивление катушки, если все остальные условия опыта вполне одинаковы.

Это обстоятельство приводит к мысли, что при неизменных условиях опыта в катушке индуцируется определенная э. д. с, а сила тока, возникающего благодаря этому, определяется законом Ома и поэтому оказывается обратно пропорциональной электрическому сопротивлению цепи.

При увеличении сопротивления индукционной цепи индукционный ток уменьшается (лампочка горит менее ярко). I — катушка с первичным током, II — катушка с индукционным током

где I — сила тока, R — полное сопротивление цепи, т. е. сумма сопротивления индукционной катушки и сопротивления остальных частей цепи (реостата, лампочки, амперметра и т. д.), а через обозначена э. д. с. индукции, остающаяся неизменной при изменении сопротивления цепи в наших опытах.

Правило ленца : ЭДС индукции создает в замкнутом конту ре индукционный ток такого направления, что созданное им магнитное поле противодействует изменению магнитного потока, вызывающего этот ток.
