14. Регулирование уровня в парогенераторах барабанного типа. Сравнительный анализ достоинств и недостатков различных схем регулирования.
В корпусе находится вода второго контура, которая поступает через (7) а через трубчатку (2) прокачивается теплоноситель первого контура. В корпусе образ-ся пар, который в паровом пространстве сепарируется и поступает в турбину.
Требования к стабилизации уровня: 1) при подъеме уровня воды возможен заброс воды с насыщенным паром в турбину. 2) снижение ведет к оголению верхней части трубчатки и уменьшению поверхности теплообмена и росту температуры 1-го контура.
Наличие пара под зеркалом испарения приводит к двоякому влиянию на изменение уровня в ПГ:
1). Происходит увеличение объема пара под зеркалом испарения по причине увеличения его генерации. 2) увеличился расход пара в ПГ значит происходит падение уровня по И – закону за счет испарения воды и уменьшению объема воды в корпусе. Это приводит к явлению набухания уровня.
Отклонение уровня воды в барабане от среднего значения связано с наличием небаланса между притоком питательной воды и расходом пара.
1)Одноимпульсная аср
При наличии явления вспухания с увел. расхода пара из ПГ одноимп.АСР увеличивает расход ПВ при запоздалом уменьшении уровня в ПГ. И с запозданием уменьшает расход пит.воды при увеличении уровня. В силу этого одноимп.АСР неэффективна.
2)Трехимпульсная аср
Регулятор 3 перемещает клапан 4 при появлении сигнала небаланса мужду Dпитательной воды и Dпара. Кроме того он воздействует на положение питательного клапана при отклонениях уровня от заданного значения. В переходных режимах изменение уровня происходит быстро, поэтому регулятор питания для обеспечения малых отклонений уровня должен поддержать постоянство расходов питательной воды и пара. На АЭС есть потери давления на сужающем устройстве при измерениях расхода пара.
3). Пятиимпульсная аср
Вместо сигнала по расходу насыщенного пара в 5-имп-ой АСР вводится сигнал по разности температур в горячей и холодных нитках теплоносителя 1-го контура. В силу инерционности этого сигнала дельта Т при резком изменении расхода насыщенного пара для снижении инерционности этого сигнала предлагается ввести сигнал по расходу питат воды и сигнал по скорости изменения давления пара перед турбиной.
15. Регулирование расходов с помощью изменения производительности насосов. Регулирование частоты вращения питательного насоса с турбоприводом ( аср производительности тпн).
Для осуществления регулирующего воздействия на расход питательной воды использ-ся РК, расположенный на подаче пара из отбора турбины на привод турбины. При закрытии этого клапана происходит снижение числа оборотов турбины и соответственно уменьшение расхода питат воды через турбопитат насос, и наоборот.
Стабилизация давления питат воды перед РК, на который воздействует регулятор питания ПГ осуществляется с помощью РД. На РД поступает сигнал Кu – корректирующий импульс – изменить задание по давлению пара перед РК, в зависимости от мощности блока, при этом перепад давления на РК сохраняется постоянным. При отсутствии Кu, перепад давления на РК будет существенно меняться в различных режимах работы блока, и это может привести к повышению износа РК.
Система регулирования является 2-х контурной. Ее назначение: регулирование производительности турбопитательного насоса в зависимости от мощности блока при стабилизации давления пит воды перед РК. Кu – функция мощности блока.

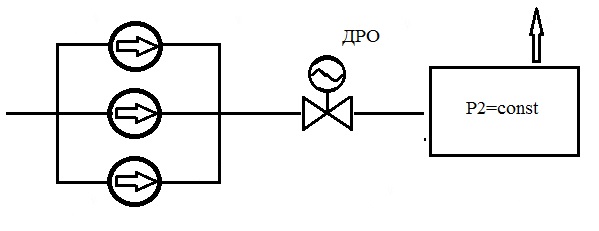

Способы изменения производительности насосов:
1) за счет изменения ||-но работающих насосов (на ВВЭР и РБМК, расход теплоносителя ~ числу ||-но работающих насосов);
2) за счет изменения частоты вращения ( БН, подача пит.воды в ПГ производится с помощью пит насосов);
3) за счет изменения положения направляющих аппаратов (регул. Производительности дутьевых вентиляторов и дымососов).
GΣ
=Gi*N
Давление, развиваемое одним насосом: Рнас=Р0 - ∆Р*(Gi/Gmax)2
Pнас = Р0(n/nном)2 - ∆Р*(Gi/Gmax)2
