Вынужденные электромагнитные колебания
Н
езатухающие
колебания в цепи под действием внешней,
периодически изменяющейся ЭДС –
называются вынужденными электромагнитными
колебаниями
Магнитный поток Ф сквозь плоскость рамки:
П
о
закону электромагнитной индукции:
Переменные токи.
ПЕРЕМЕННЫЕ ТОКИ
переменные токи - это токи, направление которых периодически изменяется. Число периодов циклического изменения тока в секунду называется частотой переменного тока и измеряется в герцах (Гц). Электроэнергия обычно подается потребителю в виде переменного тока с частотой 50 Гц (в России и в европейских странах) или 60 Гц (в США). При очень высоких частотах заряды могут совершать колебательное движение - перетекать из одних мест цепи в другие и обратно. При этом, в отличие от цепей постоянного тока, токи в последовательно соединенных проводниках могут оказаться неодинаковыми. Емкости, присутствующие в цепях переменного тока, усиливают этот эффект. Кроме того, при изменении тока сказываются эффекты самоиндукции, которые становятся существенными даже при низких частотах, если используются катушки с большой индуктивностью. Цепь, в которую входят разные резисторы, катушки индуктивности и конденсаторы, можно рассматривать, как если бы она состояла из обобщенных резистора, конденсатора и катушки индуктивности, соединенных последовательно.

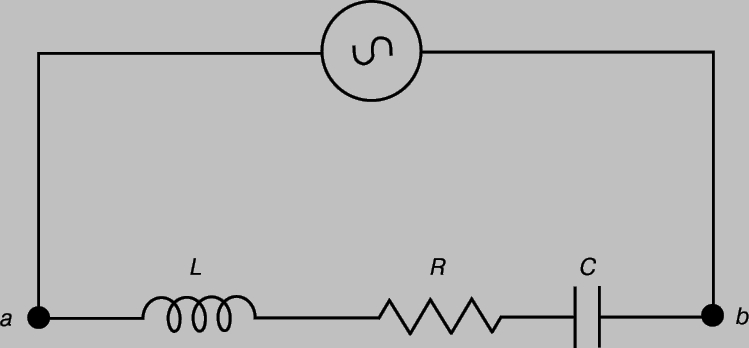

Рис.
8. ЦЕПЬ ПЕРЕМЕННОГО ТОКА. Обобщенные
катушка индуктивности L, резистор R и
конденсатор C, соединенные последовательно
и подключенные к генератору переменного
тока.
Конденсатор играет совершенно разные роли в цепях переменного и постоянного токов. Если, например, к цепи на рис. 8 подключить электрохимический элемент, то конденсатор начнет заряжаться, пока напряжение на нем не станет равным ЭДС элемента. Затем зарядка прекратится и ток упадет до нуля. Если же цепь подключена к генератору переменного тока, то в один полупериод электроны будут вытекать из левой обкладки конденсатора и накапливаться на правой, а в другой - наоборот. Эти перемещающиеся электроны и представляют собой переменный ток, сила которого одинакова по обе стороны конденсатора. Пока частота переменного тока не очень велика, ток через резистор и катушку индуктивности также одинаков.
7.Сопротивление в цепи переменного тока.
Зададимся изменением тока в резисторе по синусоидальному закону
i(t) = ImR sin(ωt + ψi).
Воспользуемся законом Ома для мгновенных значений тока и напряжения
u(t) = R i(t) и получим (2.13) u(t) = R ImR sin(ωt + ψi).
Формальная запись синусоидального напряжения имеет вид
(2.14) u(t) = UmR sin(ωt + ψu)
Соотношения (2.13) и (2.14) будут равны если будут выполнены условия равенства амплитуд и фаз
(2.15) UmR = R ImR, (2.16) юψu = ψi.
Соотношение (2.15) может быть записано для действующих значений
(2.17) UR = R IR.
Соотношение (2.16) показывает, что фазы напряжения и тока в резисторе совпадают. Графически это представлено на временной диаграмме (рис. 2.7) и на комплексной плоскости (рис. 2.8).
Рис.
2.7 и 2.8
