9.1.4. Розрахунок стійкості вантажопідйомного крана
Для будівництва музею в м. Рiвне на кутI вул.. КиськоЇ та КОСТРОМСЬКОЇ використовується підйомний пневмоколісний кран КС-5363.
Стійкість самохідних кранів перевіряють за формулами.
Вантажна стійкість крана повинна задовольняти умову
, де
К1 – коефіцієнт вантажної стійкості, який приймається для горизонтального шляху без урахування додаткових навантажень рівним 1,4;
МГ – момент, який виникає від робочого навантаження відносно ребра перекидання;
МП - момент від всіх інших навантажень, діючих на кран відносно того ж ребра з урахуванням найбільш допустимого похилу шляхів.
Величина вантажного моменту МГ визначається за формулою
,
де
Q – вага найбільшого робочого вантажу в, кг
a – відстань від осі обертання крана до центра ваги найбільшого вантажу, підвішеного до крюка, при встановлені крана на горизонтальній поверхні в м;
b – відстань від осі обертання крана до ребра падіння.
Величина утримуючого моменту МП виникаючого в крані від дії основних і додаткових навантажень визначаємо за формулою:
МП=МВ-МУ-МЦ.С-МИ , де
МВ - відновлюючий момент від дії власної ваги крана

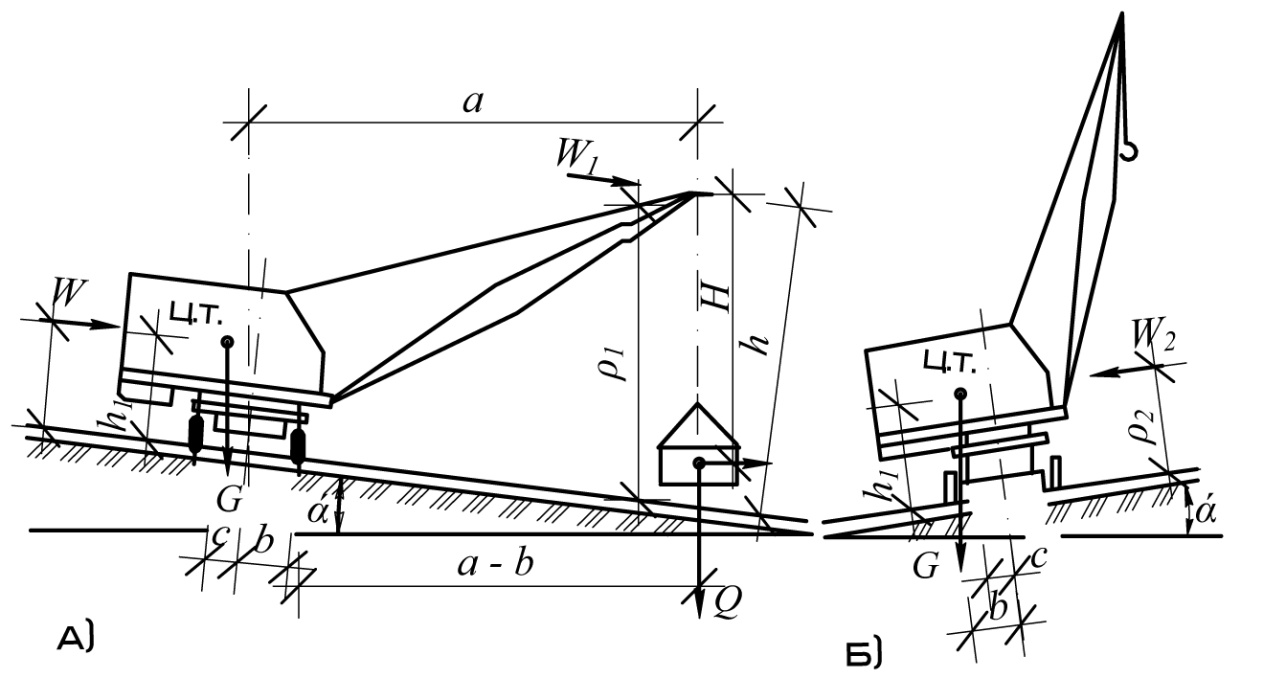

Рис. Розрахункова схема стійкості самохідного крана з вантажем (а),
без вантажу (б)
,
де
G – вага крана в кг
с – відстань від осі обертання крана до його центра мас в м
α – кут нахилу колії крана в градусах для баштових кранів α=2°
МУ – момент, виникаючий від дії власної ваги крана при ухилі колії крана
МУ=Gh1sinα
h1 – відстань від осі центра мас крана до площини про ходячої через точки опорного контура в м
МЦ.С – момент від дії доцентрових сил
,
де
n – число обертів крана навколо своєї вертикальної осі в хв.
h – відстань від оголовка стріли до площини, про ходячої через точки опорного контура, в м
Н – відстань від оголовка стріли до центра ваги мас підвішеного матеріалу
МИ – момент від сили інерції при гальмуванні опускаючого вантажу
,
де
v – швидкість піднімання вантажу приймається 15м/сек.
g – прискорення вільного падіння рівне 9,81 м/сек.
t - час гальмування вантажу в сек.
Величину коефіцієнта стійкості крана визначають за формулою
1,08
G – вага крана в кг;
b – відстань від осі обертання крана до ребра падіння;
с – відстань від осі обертання крана до його центра мас в м;
h1 – відстань від осі центра мас крана до площини про ходячої через точки опорного контура в м;
Q – вага найбільшого робочого вантажу в, кг;
n – число обертів крана навколо своєї вертикальної осі в хв.;
a – відстань від осі обертання крана до центра ваги найбільшого вантажу, підвішеного до крюка, при встановлені крана на горизонтальній поверхні в м;
h – відстань від оголовка стріли до площини, про ходячої через точки опорного контура, в м;
Н – відстань від оголовка стріли до центра ваги мас підвішеного матеріалу;
v – швидкість піднімання вантажу приймається 15м/сек;
g – прискорення вільного падіння рівне 9,81 м/сек;
t - час гальмування вантажу в сек;
Умова виконується стійкість крана забезпечується.
