6.6. Безпека експлуатації будівлі
Проектуючи музей українського мистецтва в місті Рівне – одним з перших завдань було, забезпечення безпечних підходів і під'їздів до будівлі, можливість безпечного переміщення відвідувачів у середині музею, у тому числі людей з обмеженими можливостями.
Щоб забезпечити безпеку експлуатації будівлі висота порогів не повинна перевищувати 0,025 м, не слід використовувати поодинокі сходинки на шляху руху людей.
За наявності у приміщенні уступу з перепадом рівнів підлоги 0,25 м і більше на верхньому рівні необхідно передбачити огорожу заввишки 0,9 м або інші пристрої.
Зовнішні віконні прорізи з висотою підвіконня від рівня підлоги менше 0,6 м повинні мати пристрої безпеки, що захищають від випадкового падіння з будинку, якщо різниця між рівнем підлоги і поверхнею зовні перевищує 1,5 м.
Для дверей, що не мають обрамлення, а також для внутрішніх засклених дверей, якщо відстань від скла до рівня підлоги менше 0,9 м, у споруді застосовується безпечне скло (загартоване, армоване).
Скляні двері, що не мають обрамлення, забезпечено покажчиками, які мають площу не менше 0,02 м2 і розташовуються на висоті 0,7-1,5 м від рівня підлоги. Це саме стосується дверей, що відчиняються на обидва боки.
Розділ 6. Розрахунково-конструктивний
6.1. Розрахунок збірного залізобетонного маршу
Дані для проектування:
Ширина маршу –1,25 м;
Висота поверху – 5,0 м;
Розмір сходинки −150 х 300 мм;
Бетон класу В15;
МПа;
МПа;
МПа;
МПа;
МПа.
Арматура робоча класу A400:
МПа;
МПа;
Еs
=
20∙104
МПа при
10 − 40 мм.
Арматура класу А240;
МПа;
МПа;
Еs
=
112∙104
МПа.
Арматура Вр-І:
4
мм −
МПа;
МПа;
Еs
=
17∙104
МПа;
5
мм −
МПа;
МПа;
Еs
=
17∙104
МПа.
6.2. Визначення навантажень та зусиль
Навантаження на 1 м2 горизонтальної проекції сходового маршу наведені в табл. 6.1.
Таблиця 6.1.
Навантаження на 1 м2 горизонтальної проекції
№ п/п |
Вид навантаження |
Характеристичне навантаження, кН/м2 |
Розрахункове навантаження |
|||
Експлуатаційне |
Граничне |
|||||
Коеф. надійності за навантаженням, fе |
Значення навантаження, кН/м2 |
Коеф. надійності за навантаженням, fм |
Значення навантаження, кН/м2 |
|||
Постійне |
||||||
1 |
Власна вага сходового маршу |
3,0 |
1,0 |
3,0 |
1,1 |
3,3 |
2 |
Вага сходинок 0,38∙10+0,26∙2/5,0 |
1,03 |
1,0 |
1,03 |
1,1 |
1,13 |
3 |
Цементно-піщаний розчин |
0,18 |
1,0 |
0,18 |
1,3 |
0,23 |
4 |
Огорожа і поручні |
0,2 |
1,0 |
0,2 |
1,1 |
0,22 |
Всього постійне |
Qе =4,41 |
− |
q = 4,88 |
|||
Тимчасове |
||||||
|
короткочасне квазіпостійне |
1,15 0,35 |
1,0 1,0 |
1,15 0,35 |
1,3 1,3 |
1,495 0,455 |
Всього тимчасове |
pе = 1,5 |
– |
p = 1,95 |
|||
Разом |
qе+pе=5,91 |
− |
Q+p = 6,83 |
Ухил маршу характеризуеться величинами:
α = 2634′; cos α = 0,894.
Навантаження на 1 м довжини маршу:
− граничне
повне
=
6,83∙1,22 ∙ 0,894 = 7,45 кН/м;
− експлуатаційне
повне
= 5,91∙1,22∙0,894 = 6,45 кН/м;
− експлуатаційне
постійне
і
квазіпостійне
= (4,41 + 0,35) ∙1,22 ∙ 0,894 = 4,79 кН/м.

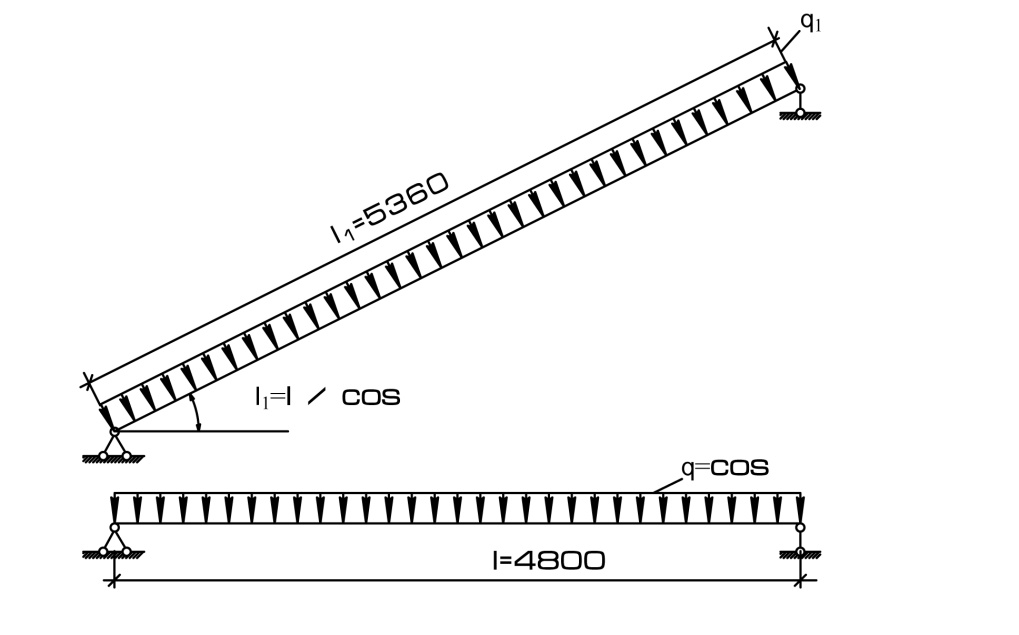

Розрахункова схема маршу приведена на рис. 6.1.
Рис. 6.1. Розрахункова схема сходового маршу
Згинаючий момент від граничного повного навантаження:
кНм;
Поперечна сила від граничного повного навантаження:
кН.
Згинаючий момент від повного експлуатаційного навантаження:
кНм;
від постійного і квазіпостійного навантаження:
кНм;
Поперечна сила від повного експлуатаційного навантаження:
кН.
