4.2 Огороджуючі конструкції. Обґрунтування прийнятих конструкцій
Найважливішою характеристикою теплоізоляційних властивостей конструкції є величина термоопору, що встановлює зв'язок між фізичними властивостями матеріалу й товщиною його шарів. Вона визначається як відношення товщини шару матеріалу до його коефіцієнта теплопровідності. Чим більше термоопір матеріалу, з якого побудована будівля, тим вона тепліша. Поверхні огороджуючих стін виконані із цегли, облицювання якої виконується за допомогою вентильованого фасаду з використанням алюкобонду, несучу здатність виконують колони.
Широке застосування скла дозволило створити нові напрямки в архітектурі, додати масивним висотним будинкам легкість й ефектність при одночасному збереженні респектабельності й елегантності. Скляний фасад являє собою досить складний організм, що "дихає", реагує на холод і тепло, "плаче" при перепадах температур і зміні вологи. Щоб цей організм нормально функціонував, необхідно не тільки вибрати оптимальну конструктивну схему, але й вирішити ряд технічних завдань, наприклад, продумати як буде забезпечуватися робота систем вентиляції, димовидаления, пожежогасіння, сонцезахисту; розробити комплекс заходів, пов'язаних з технічним обслуговуванням і ремонтом світлопропускаючої конструкції, захистом від блискавки. Скляна поверхня над стінами виконує декоративну роль.
В проекті музею застосовано вітражну систему засклення. Особливість полягає в тому, що засклення йде з середини приміщення й фіксується стандартним штапиком.
4.3. Теплотехнічний розрахунок зовнішньої стіни
ВИХІДНІ ДАНІ:
Район будівництва: Рівненська область, м. Рівне,кут вул. Кіївської та Костромської;
Призначення будівлі: громадська будівля.;
Конструкція стіни наведена на рис. 4.1.;
Район будівництва знаходиться в 1-ій температурній зоні;
Мінімально допустиме значення опору теплопередачі зовнішньої стіни для першої, температурної зони становить:
=
2,8
м2
К/Вт.
Розрахункові
значення температури й вологості
повітря
в приміщеннях
житлового будинку дорівнюють
=
20°С
та
=
55 % відповідно.
Вологісний режим - нормальний. Визначається в залежності від відносної вологості і температури внутрішнього повітря .

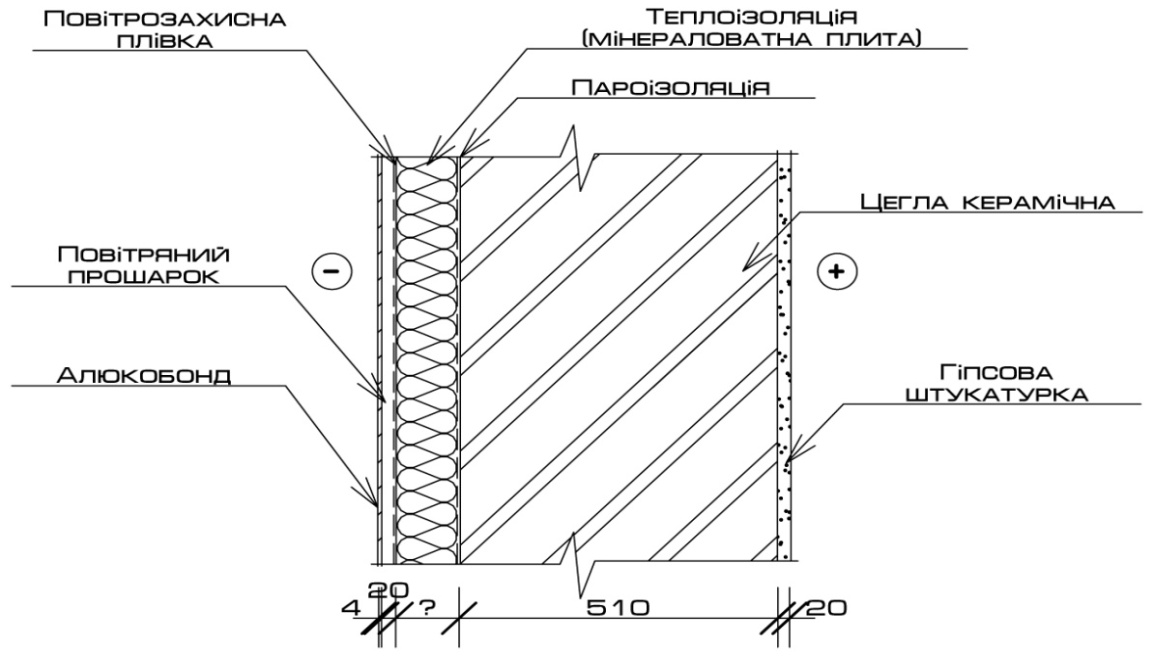

Рис. 4.1. Конструкція зовнішньої стіни
Конструкція зовнішньої стіни експлуатується.
Значення теплотехнічних показників матеріалів шарів стіни визначаємо для умов експлуатації, записуємо в таблицю 4.1.
Таблиця 4.1.
Розрахункові теплофізичні показники матеріалів шарів стіни
№ ша- ру |
Найменування матеріалу шару
|
Густина
|
і
Товщина
шару,
|
1 Розрахунко- вий коефіцієнт теплопровідності,
|
Термічний опір шару
|
1. |
Гіпсова штукатурка |
1500 |
0,02 |
0,87 |
0,02/0,87=0,023
|
2. |
Цегла керамічна звичайна на цементно-піщаному розчині |
1700 |
0,51 |
0,81 |
0,51/0,81=0,629
|
3. |
утеплювач - плити з мін. вати на синтетичному в 'яжучому |
40 |
?
|
0,046 |
?
|
Термічний опір пароізоляції (поліетиленова плівка) є незначним і в даному розрахунку для спрощення не враховується.
Визначимо товщину утеплювача з, за якої опір теплопередачі конструкції відповідатиме нормативній вимозі. Для цього прирівняємо праву частину формули до :
,
де
.
.
Приймаємо
товщину утеплювача
0,10
м. Тоді
його термічний
опір
дорівнюватиме:
Отримані значення заносимо в табл. 4.1.
Конструкцію
вважаємо
термічно
однорідною,
тоді
опір
теплопередачі
конструкції'
розраховується
за формулою:
Отже, умова:
виконується, тобто опір теплопередачі зовнішньої стіни більший за мінімально допустиме значення опору теплопередачі конструкції.
