10. Дати порівняльну оцінку небезпеки ураження електричним струмом при попаданні людини під напругу в мережі, ізольованій від землі, та з глухозаземленою нейтраллю.

Опасность трехфазных 3х-проводных сетей с изолир-й нейтралью	Опасность трехфазных сетей с глухо заземлённой нейтралью.

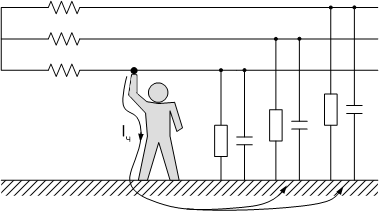

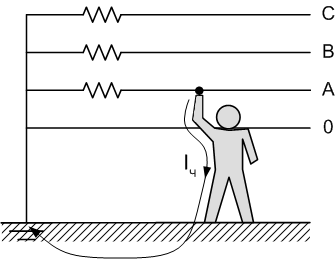

Прикосновение человека к одной фазе исправной сети.	Прикосновение человека к одному проводу исправной сети.
; , z ‑ общее сопротивление	. =2;4;8 Ом. ‑ фазное напряжение.

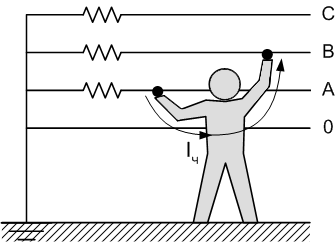

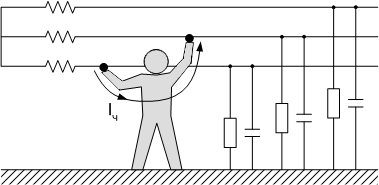

Прикосновение человека к двум фазам исправной сети.	Прикосновение человека к двум проводам исправной сети.
. ‑ линейное напряжение

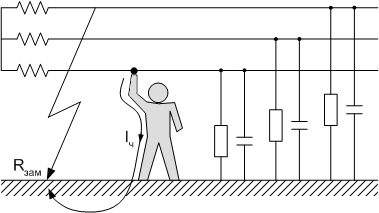

Прикос-ие человека к одному проводу неисправной сети	Прикосновение человека к исправной фазе неисправной сети.
. =0, то =0, то

11. Основні технічні рішення по захисту людини від ураження електричним струмом при нормальній роботі електроустановок та в аварійних випадках (при переході напруги на нормально не струмоведучі частини електроустановок).

1. Система технических мероприятий в конструкции электроустановок:

• защитное заземление;

• зануление;

• защитное отключение;

• блокировки безопасности;

• изоляция токоведущих частей;

• применение малых напряжений;

• электрическое разделение сетей;

• обеспечение недоступности токоведущих частей;

• защитные ограждения;

• выравнивание потенциалов;

• способы ориентации и сигнализации.

2. Средства индивидуальной защиты.

3. Организационно-технические мероприятия.

Классификация электротехнических изделий.

В соответствии с ГОСТ 12.2.007.0-75 установлены 5 классов электротехнических изделий:

0, 0-1, 1, 2, 3.

12. Захисне заземлення: визначення, умови застосування, принципова схема,.

Защитное заземление – преднамеренное электрическое соединение с заземлителем нетоковедущих металлических частей электрооборудования, которые могут оказаться под напряжением из-за нарушения изоляции и перехода напряжения с токоведущих частей.

Область применения: электрические сети напряжением до 1000 В с изолированной нейтралью и выше 1000 В с любым режимом нейтрали.

Схема защитного заземления: а – в электроустановках до 1000 В и выше при изолированной нейтрали питающей сети; б – в электроустановках выше 1000 В при эффективно заземленной нейтрали питающей сети.

Принцип действия защитного заземления в сетях с изолированной нейтралью: снижение до безопасных значений напряжения прикосновения и шага, обусловленных замыканием на корпус. Это достигается уменьшением потенциала заземленного оборудования, а также выравниванием потенциалов, т.е. повышением потенциала основания до потенциала заземленного оборудования. В электроустановках напряжением ≥1000 В с эффективно заземленной нейтралью замыкание на корпус благодаря наличию защитного заземления является коротким. При этом срабатывает максимальная токовая защита и поврежденный участок электроустановки (согласно ПУЭ) отключается.

В соответствии с ПУЭ заземлению подлежат корпуса электрооборудования

• при напряжении переменного тока ≥380 В и и постоянного тока ≥440 В во всех электроустановках;

• при номинальных напряжениях переменного тока ≥42 В и постоянного тока ≥110 В – только в электроустановках в помещенных с повышенной опасностью и особо опасных, а также в наружных установках;

• при любом напряжении переменного и постоянного тока – во взрывоопасных установках.

Рассмотрим случай прикосновения человека к заземленному корпусу поврежденного электрооборудования, которое получает питание от сети напряжением до 1000 В с изолированной нейтралью (Рис.1(а)). Так как сети напряжением 1000 В обычно короткие, можно пренебречь емкостью фазных проводов по отношению к земле (Са = Св = Сс = 0) и принять сопротивления утечки равными r_a = r_b = r_c = r. Ток, протекающий через человека

При прикосновении к заземленному корпусу опасность меньше: ток, который протекает через человека, меньше благодаря наличию в знаменателе третьего слагаемого.

ПУЭ ограничивают наибольшие сопротивления заземления:

• для электроустановок напряжением до 1000 В: при суммарной мощности генераторов или трансформаторов в питающей сети напряжением не более 100 кВт или 100 кВА – 10 Ом; в остальных случаях – 4 Ом;

• для электроустановок напряжением выше 1000 В: при эффективно заземленной нейтрали питающей сети – 0.5 Ом; при изолированной нейтрали питающей сети и условии, что заземлитель используется только для электроустановок напряжением выше 1000 В – 250/I_з  10 Ом;

• то же, но при условии, что заземлитель используется одновременно для электроустановок напряжением до 1000 В – 125/I_з; при этом принимается наименьшее рассчитанное сопротивление или требуемое для электроустановок напряжением до 1000 В.
