62. Гидротехнические сооружения рыбоводных хозяйств
Пруды устраивают обвалованные или русловые. Обвалованные пруды снабжают из МК. Русловые плотины создают сооружениями плотины в русле реки.
При проектировании прудов предусматривают планировку их ложа, засыпку ям, сведение леса и кустарника, корчевку пней.
В комплекс ГТС, применяемых при строительстве прудовых рыбоводных хозяйств, входят обычные земляные плотины и дамбы, водозаборные устройства, паводковые водосбросы, водоподводящие, сбросные и осушительные каналы, сооружения на каналах (подпорные, сопрягающие), донные водоспуски, рыбоуловители, сетчатые заграждения, верховины.
Грунтовые дамбы в зависимости от назначения делятся на:
-контурные дамбы- возводят по границам одного пруда.
-разделительные- между двумя смежными прудами.
Возвышение гребня дамбы над отметкой наката ветровой волны принимают для контурных дамб 0,4м, для разделительных 0,3м.
Донные водоспуски предназначены для полного опорожнения пруда, перепуска рыбы из прудов в рыбоуловители, регулирования УВ. Донные водоспуски на Н=1,5; 2; 2,5; 3 и 3,5м с трубами D=30, 60 и 100см применяют на пойменных нагульных и вырестных прудах, на напоры 5, 6 и 7м с трубами D=100 и 1200см – на русловых прудах.
Водовыпуски предназначены для подачи воды из канала в пруды. Конструкция сооружений разработана из ж/б сборных деталей; понур и оголовок из плит; водослив, водобой и рисберма из ребристых плит; водопроводящая часть из круглых раструбных труб.
Рыбоуловители предназначены для концентрации, кратковременного хранения и вылова выращенной рыбы. Их размещают непосредственно за донным водоспуском нагульных и выростных прудов, причем дно следует располагать на 0,8-1,2м ниже порога донного водоспуска. Основную камеру выполняют из сборно-монолитного ж/б; дно канала закрепляют бетонными плитами. Ширина рыбоуловителя 3-8м, длина 35-130м, средняя глубина воды 2,1м.

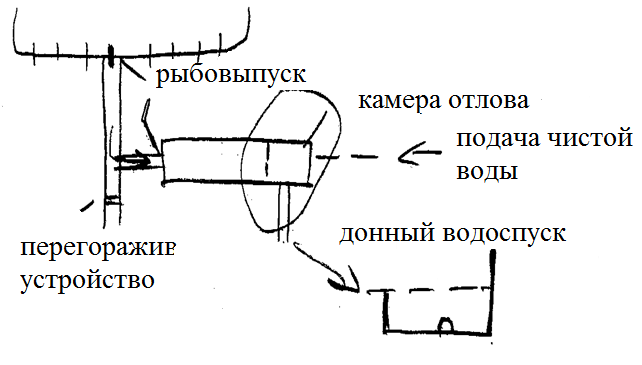

В голове рыбоуловителя устанавливают рыбозадерживающее сооруж., рыбовыпуск (для пропуска рыбы) и перегоражива-ющее сооруж. на сбросном канале (для сброса воды из пруда).
В противоположном конце камеры рыбоуловителя устраивают камеру отлова и за ней патрубок для подачи чистой воды в рыбоуловитель. Для возможности опорожнения рыбоуловителя устраивают донный водоспуск.

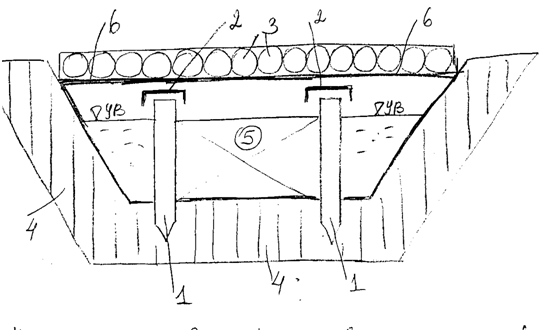

Для предотвращения ухода товарной рыбы вверх по течению на русловых прудах устраивают специальные рыбозаградительные сооружения – верховину. рис 2
Н
а
сваи 1 укладывается насадка 2 и укладывается
настил из досок 6 с ограждениями 3. В
сваях делаются пазы для направления
подъёма (опускания) решеток 5. Для
предотвращения ухода товарной рыбы
ставят дощатый шпунт 4.
63. Защита водозаборных сооруж. От льда, шуги и мусора
Речные потоки кроме наносов транспортируют в больших объемах другие тела: растительные остатки, пни и целые деревья, а весенне-зимнее время лед и шугу.
При тяжелом ледоходе в составе гидроузлов предусматривают одно или два специальных отверстия с увеличенной шириной для пропуска льдин. При наличии особо крупных ледяных полей, устраивают ледорезы, которые разрушают крупные льдины. На участках рек с бурным течением в зимнее время образуется большое количество шуги.
Для недопущения плавающих предметов в водозаборы устраивают запони, которыми называют конструкции, отклоняющие поверхностные струи потока и предметы, находящиеся у поверхности воды, от защищаемого места.
Главная деталь запони – отбойный козырек или отбойный щит.
Глубина погружения его должна предотвращать подныривание под его нижнюю кромку шуги или других плавающих тел. Отбойную плоскость ставят под острым углом к потоку, и отбойный козырек не задерживает течения, а лишь отклоняет его.
В зависимости от назначений, глубину погружения козырька под воду принимают 0,8-1,5м.
Шугосбросы -конструкции, собирающие шугу и отводящие ее в НБ, ниже створа водопропускного сооружения. В зависимости от интенсивности шугохода, расходов воды и других конкретных условий на каждом гидроузле подбирают наиболее рациональную технологию сброса шуги.
Для задержки сора транспортируемого потоком по всей глубине на некоторых сооружениях применяют решетки. Очистка их сложная; чем меньше просветы, тем больше мусора собирает решетка.
Широко распространены стержневые решетки (бывают сетчатые). Ставят стержни ребром по течению. Просветы между стержнями выбирают в зависимости от защиты объекта от 30 до 300мм. Состоят решетки из отдельных одинаковых секций, которые вставляют в пазы быков или устоев. Расчет решеток ведут при тяжелых условиях работы по напору до 2м. Кроме статического давления решетки могут испытывать удары бревен, льдин и др. плавающих предметов. Зимой решетки быстро обмерзают, особенно в условиях переохлажденной воды, однако в это время почти не бывает сора, поэтому на зиму решетки нужно вынимать. Если же есть необходимость оставлять их на зиму, то предусматривают обогрев решеток.
