49. Назначение и задачи, выполняемые отстойниками

Так как скорость в канале обычно меньше скорости в реке, взвешенные наносы, поступившие в канал, частично осаждаются, происходит процесс заиления каналов и снижение пропускной способности. Для предотвращения заиления каналов устраивают отстойники, представляющие собой бассейны больших размеров, в которых при движении потока с малыми скоростями часть наносов осаждается и вода осветляется. Отсюда и задача отстойников состоит в осветлении воды и выпуске ее в канал с мутностью, при корой оставшиеся наносы будут в канале во взвешенном состоянии.

Отстойники, расположенные вблизи места забора воды из реки, называют головными, а отстойники установленные вдали от водозабора на МК или каналах меньшего порядка – внутрисистемными.

В головных отстойниках осаждается обычно крупные взвешенные наносы. Чтобы не допустить заиления распределительных каналов устраивают вторую ступень ответвления – внутрисистемные отстойники. Не исключается и устройство третьей ступени.

Для очистки отстойников от наносов используют три основных способа: механический, гидравлический и комбинированный.

Наиболее совершенный способ удаления наносов – гидравлический. Здесь не требуется какие-либо механизмы, но применение его возможно только при условии создания скоростей, достаточных для перемещения гидромассы к месту ее выпуска.

50. Общая характеристика отстойников

а)Классификация:

Отстойники классифицируют по признакам:

1.по способу удаления наносов – с механической очисткой, с гидравлической и комбинированной;

2.по режиму гидравлической промывки – с периодической промывкой, с непрерывной промывкой;

3.по месту расположения отстойников – в составе речного гидроузла, в некотором удалении от него и внутрисистемные;

4.по числу камер– однокамерные, двухкамерные и многокамерные.

б) Типы отстойников.

Вначале отстойники применялись на каналах деривационных ГЭС для осаждения крупных наносов, которые истирали лопасти турбин. В дальнейшем отстойники получили распространение и в оросительных системах.

Основные типы отстойников с периодической:

1.гидроэнергетические – для осаждения крупных наносов.

2.Ирригационные–для осаждения мелких фракций.

3.Озерные.

Отстойники с непрерывной промывкой:

1) гидроэнергетические. 2) Д. Я. Соколова. 3) И. К. Никитина.

4) с сифонным рефулером.

Конструкций отстойников с непрерывной промывкой разработали гораздо больше, однако практическое применение больше находят отстойники с периодической промывкой.

В оросительных системах сл.схема расположения отстойников:

-в непосредственной близости или в гидроузле.

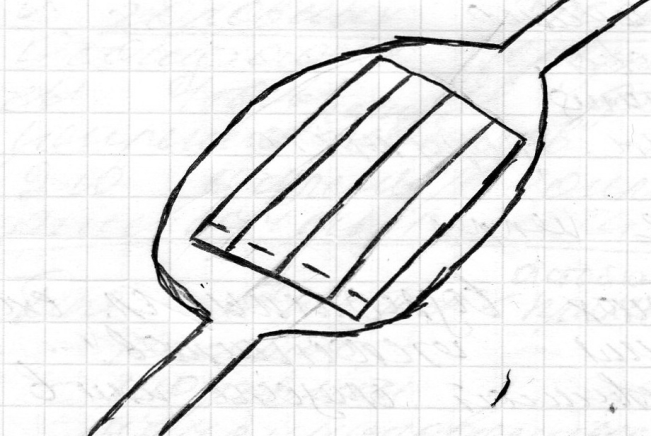

-с использованием естественного понижения местности

-на некотором удалении

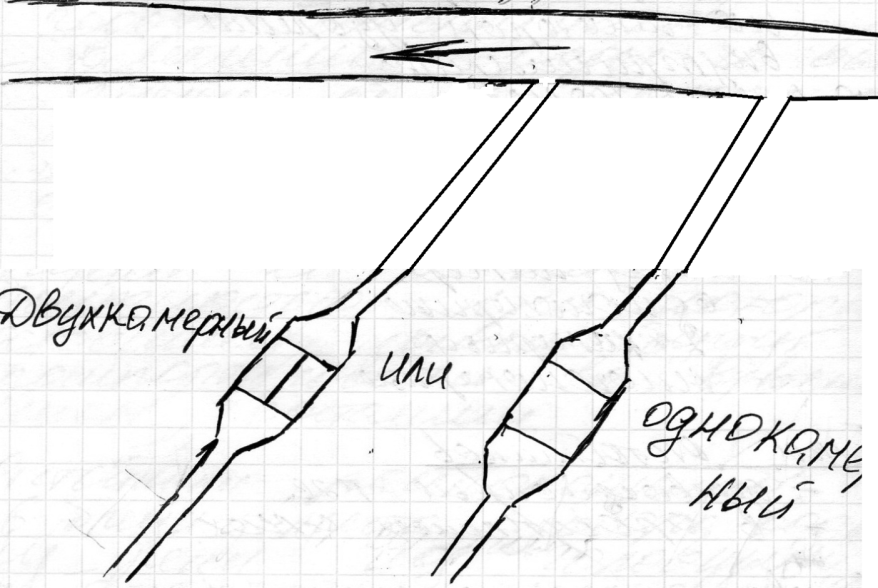

в) Однокамерные и многокамерные отстойники.

Однокамерный отстойник представляют собой бассейн, последовательно присоединенный к каналу.

Недостаток однокамерных отстойников с периодической промывкой состоит в прекращении подачи воды в канале на время промывки или ремонта камеры. Если перерыв в подаче воды не допустим, параллельно отстойнику устраивают обводящий канал.

Устройство двухкамерных отстойников обеспечивает подачу воды потребителю в соответствии с графиком водопотребления. При промывке или ремонте одной камеры работает соседняя.

Многокамерные отстойники как и двухкамерные, рассматривают как систему однокамерных отстойников, соединенных друг с другом и независимо работающих. Число камер назначают учитывая эксплутационные условия и стоимостные показатели. С увеличением числа камер возрастает стоимость. Наиболее экономичными являются двух и трехкамерные отстойники.
