35.Строит материалы и эл-ты констр. Регуляц. Сооружений.

Работы по регулированию русл, , требуют большого кол-ва строит. материалов, как недорогих местных (камень, грунты, хворост), так и индустриального характера.

Грунты применяют для отсыпки дамб, намыва сооружений, загрузки тюфяков и фашинной кладки, заполнения пространств между плетнями, одерновки и т.д.

Камень с объемной массой не менее 17-22 кН/м³, используют для создания тела сооружений, выполненных из хвороста и дерева, и облицовки поверхностей сооружений.

Хворост – срубленные стволы молодых деревьев, их крупные побеги. Он должен быть достаточно прочным, гибким и вязким, длина не менее 2 м, толщина 4-5 см и небольшое кол-во ветвей.

Дерево (колья, жерди) широко применяют в районах богатых лесом. Пиломатериалы использ. для целей стр-ва.

Металл в виде гвоздей, арматуры ЖБК и проволоки, использ. широко для изготовления сеток, перевязки габионов.

Цемент примен. как составной части бетона и грунтобетона.

Для покрытия подводных и надводных частей сооружений все больше используют асфальт, асфальтобетон, новые хим. материалы (пластмассовые и бризольные покрытия, полимеризующие смолы).

Простейшие конструкции:

Легкие фашины – пучки хвороста, перевязанного веревками или проволокой. Диаметр 25см, длина 2м.

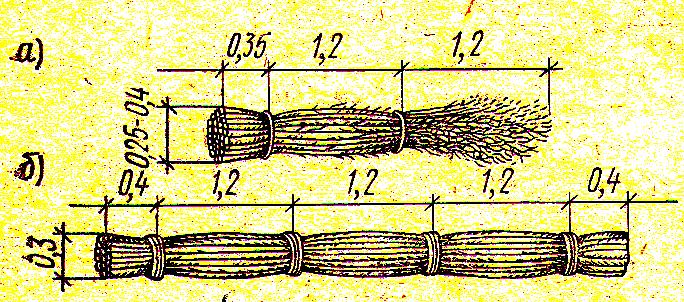

РИС.фашины а)однокомельные, б)двукомельные.

Прутяной канат – разновидность легких фашин: он тоньше в поперечнике (0,1-0,15 м), неограниченной длины.

Тяжелые фашины – завернут. в хворост камень или гравий. Их разновидность туры – цилиндрич. корзины из хвороста, заполнен. камнем, а так же карабуры – в виде «рулета».

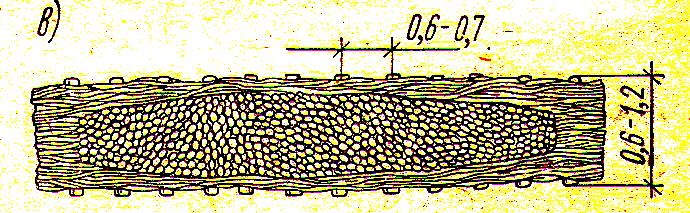

РИС.тяжелая фашина, груженая камнем.

Легкие тюфяки –две сетки из прутяных канатов с ячейками 0,8-0,9 м уложенные одна на другую. Между ними укладывается фашина. Размеры – ширина 8-15 м, длина 30-60 м и более.

Тяжелые тюфяки изготавливают из легких. В узлах ячеек забивают колья и по ним делают плетневые клетки, которые заполняют камнем. Применяются: хворостяная выстилка, фашинная кладка, треногие или четвероногие козлы.

Бетонные и ж/б конструкции используются для крепления участков русл в виде плотинных или сборных плит и др.

Широко применяется металлич. сетка, выполненная из мягкой металлич. проволоки (d=2..3 мм), размеры ячеек от 2 до 50 мм.

Габионы - ящики, прямоугольной или цилиндрической формы из металлич. сетки, заполненные камнем.

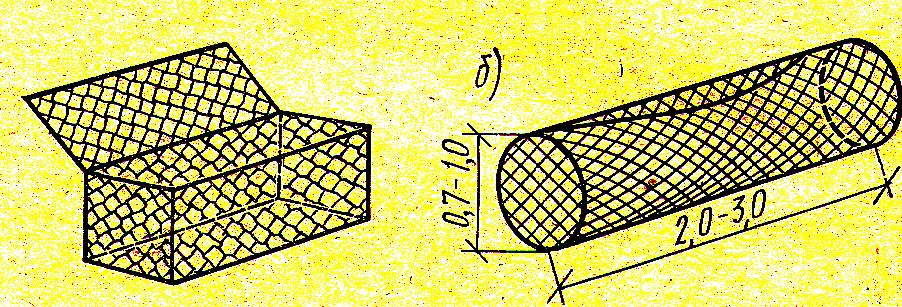

РИС. габионы а)прямоугольной, б)цилиндрической формы.

36. Основные требования к регуляционным сооружениям

К регуляционным сооружениям предъявляют сл. требования:

1)устойчивость креплений против размыва; 2)устойчивость сооружений против действия ледохода и ледостава; 3)устойчивость сооружений против сдвига и опрокидывания; 4)обеспечение связности отдельных частей сооружения, недопущение их размыва при осадках; 5)обеспечение защиты от вымыва грунта основания ч-з тело соор-я; 6)сопротивляемость соор-й загниванию в усл-х переменного смачивания (для деревянных соор-й).

С помощью регуляционных сооружений осуществляют регулирование русл 2 видов:

1)полное или общее – обеспечение нормальной или повышенной устойчивости русла на всем протяжении реки (с помощью различных сооружений);

2)частичное – также обеспечение устойчивого русла на всем протяжении реки (или ее значительной части), но с проведением регуляционных работ.

Регуляционные работы и сооружения классифицируются :

по территориальному признаку:

а) мероприятия на водосборной площади; б) работы в верхнем течении по борьбе с глубинной эрозией; в) работы в среднем течении по борьбе с боковой эрозией; г) работы в нижнем течении по предотвращению отложения наносов.

по назначению:

1)обеспечивающие необходимый уровень воды в реке;

2)обеспечивающие защиту от затопления, подтопления, размыва.

по принципиальным конструктивным особенностям и характеру воздействия на поток: 1)массивные – воздействующие на поток всей своей массой; 2)сквозные– пропускающие через себя часть расхода потока, что приводит к перераспределению скоростей и осаждению наносов; 3)струенаправляющие – вызывающие изменение структуры потока и возникновение поперечных циркуляционных течений, что позволяет формировать элементы русла в нужном направлении.

по характеру расположения в потоке: продольные, поперечные и комбинированные.

по сроку службы: постоянные и временные.

по степени водопроницаемости: водонепроницаемые и водопроницаемые.
