2) . Сближение меридианов и магнитное склонение.

Магнитное поле Земли - пространство вокруг земной поверхности, в котором обнаруживаются действия магнитных сил. Вертикальная плоскость, проходящая через магнитную ось стрелки, свободно помещенной на острие иглы, называется плоскостью магнитного меридиана. Магнитные меридианы сходятся на Земле в двух точках, называемых северным и южным магнитными полюсами (М и М), которые не совпадают с географическими полюсами. Северный магнитный полюс находится на северо-западе Канады и перемещается в северо-западном направлении со скоростью около 16 миль в год. Южный магнитный полюс находится в Антарктиде и тоже перемещается. Угол между геодезическим меридианом данной точки и ее магнитным меридианом, направленным на север, называется склонением магнитной стрелки или магнитным склонением. Магнитное склонение считается положительным, если северный конец магнитной стрелки отклонен к востоку от геодезического Меридиана (восточное склонение), и отрицательным, если он отклонен к западу (западное склонение). Направлению геодезического меридиана на топографической карте соответствуют боковые стороны ее рамки, а также прямые линии, которые можно провести между одноименными минутными делениями долгот.

Величина магнитного склонения подвержена суточным, годовым и вековым колебаниям, а также временным возмущениям под действием магнитных бурь. Величина магнитного склонения и его годовые изменения указаны на каждом листе топографической карты масштабов 1:25000 - 1:200 000.

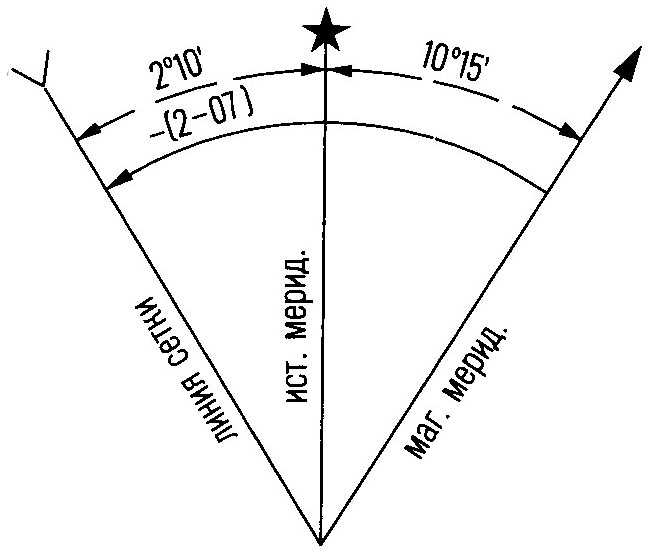

Например, Склонение на 2002 г. восточное 10°15'(1-71). Среднее сближение меридианов западное 2° 10' (0-36). При прикладывании буссоли (компаса) к вертикальным линиям координатной сетки среднее отклонение магнитной стрелки восточное 12°25' (2-07). Годовое изменение склонения восточное 0°04' (0-01). Поправка в дирекционный угол при переходе к магнитному азимуту минус (2 - 07). Примечание. В скобках показаны деления угломера (одно деление угломера =3,6'). На картах 1:500 000 и 1:1000 000 показываются районы магнитных аномалий и в каждом их них подписывается значение амплитуды колебания магнитного склонения. Для облегчения учета магнитного склонения в разных точках земной поверхности составляют специальные карты магнитных склонений, на которых точки с одинаковыми магнитными склонениями соединяют кривыми линиями. Эти линии называются изогонами. Их наносят на топографические карты 1:500 000 и 1:1000 000. Магнитное склонение и его изменения учитывают при точном определении магнитных азимутов направлений, например, при наводке орудий и пусковых установок, ориентировании с помощью буссоли технических средств разведки, подготовке данных для работы с навигационной аппаратурой и т.п. Зависимость между геодезическим азимутом, магнитным азимутом и магнитным склонением может быть выражена формулой: Угол в данной точке между ее меридианом и линией, параллельной оси абсцисс или осевому меридиану называется сближением меридианов. Счет сближения меридианов ведется от геодезического меридиана. Сближение меридианов считается положительным, если северное направление оси абсцисс отклонено к востоку от геодезического меридиана, и отрицательным, если это направление отклонено к западу (рис. 13). Величина сближения меридианов, указанная на топографической карте в левом нижнем углу, относится к центру листа карты. При необходимости величину сближения меридианов можно вычислить по формуле: ,

где L - долгота данной точки;

L1 - долгота осевого меридиана зоны, в которой расположена точка;

В - широта данной точки.

Широту и долготу точки определяют по карте с точностью до 30', а долготу осевого меридиана зоны рассчитывают по формуле:

,

где n - номер зоны.

Сближение меридианов равно нулю, если точка находится на осевом меридиане зоны или на экваторе. Для любой точки в пределах одной координатной шестиградусной зоны сближение меридианов по абсолютной величине не превышает 3°.

Угол, измеряемый на карте по ходу часовой стрелки от 0 до 360°

между северным направлением вертикальной линии координатной сетки и направлением на определяемый пункт называется днрекционным углом а. Кроме того, дирекционные углы можно определить по измеренным на местности магнитным или геодезическим азимутам:
