7 Моделювання в середовищі pcad

7.1 Загальні відомості про систему проектування pcad

Система автоматизованого проектування радіоелектронної апаратури PCAD працює під управлінням операційної системи MS-DOS версії 3.0 і вище. Мінімальний об'єм оперативної пам'яті для монопольного користування системою повинен бути не менше 590 Кбайтів без розширеної пам'яті і 550...570 Кбайтів з розширеною пам’яттю, об’єкт пам'яті на жорсткому магнітному диску не менше 10 Мбайтів, необхідний сопроцесор (в окремих випадках можна робити і без нього).

Програмний комплекс системи PCAD включає в себе взаємопов’язані пакети програм та окремі програми, які утворюють систему наскрізного проектування радіоелектронної апаратури.

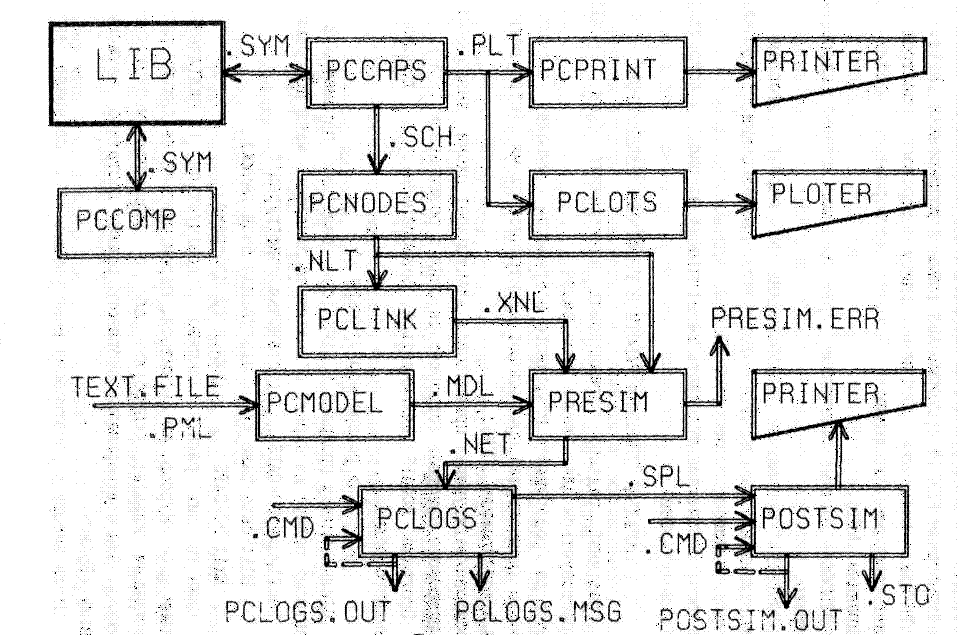

Структурна схема підсистеми моделювання цифрових пристроїв на рисунку 7.1. На лініях зв'язку на цьому рисунку вказані стандартні розширення імен файлів, за допомогою яких відбувається обмін інформацією між окремими модулями.



Рисунок 7.1 – Структура пакета PCAD

Підсистеми моделювання складаються із таких програмних модулів:

PCCAPS – графічне введення і редагування символів електронних компонентів (створення файлів з розширенням *.SYM) та принципових електричних схем (створення файлів з розширенням *.SCH).

РССОМР – редагування інформації про контакти компонентів, упакування декількох секцій у корпус інтегральної мікросхеми та розміщення контактів на графічному зображенні компонента у файлах з розширенням *.SYM.

PCMODES – викликання списку електричних зв'язків із графічного образу принципової схеми у вигляді двійкового файла, який має розширення *.N1T.

PCLINK – об'єднання взаємопов'язаних списків електричних зв'язків схем, які складаються із декількох сторінок або які мають ієрархічну структуру, в єдиний список у файлі з розширенням *.XNL.

PCPRINT – виведення креслення електричної принципової схеми на принтер.

PROBE – графічне відображення на екрані дисплея документування результатів моделювання принципових схем.

PCMODEL – перетворення текстового файла з описом логічної моделі нестандартного компонента цифрового пристрою, створеного користувачем мовою функціонально-логічного моделювання PML, у формат програми PRESIM (утворюються файли з розширенням *.MDL).

PRESIM – складання логічного опису цифрового пристрою у форматі програми моделювання PGLOGS (створюються файли з розширенням *.NET).

PCLOGS – логічне асинхронне трійкове моделювання цифрових пристроїв.

POSTSIM – графічне відображення на екрані дисплея і документування результатів логічного моделювання цифрових пристроїв за допомогою програми PCLOGS.

Крім того, підсистеми включають не відмічені на рисунку 7.1 допоміжні програми (утиліти).



7.2 Загальні принципи роботи з графічним редактором

Графічний редактор принципових електричних схем PССAPS використовується для розв’язання двох задач:

1.     Побудова (редагування) графічного зображення (символа) окремого елемента (компонента) принципової електричної схеми (створюється файл з розширенням *.SYM);

2.     Побудова (редагування) принципової електричної схеми аналогового або цифрового пристрою (створюється файл з розширенням *.SCH).

Програма PCСAPS викликається безпосередньо за допомогою командного рядка:

> pccaps або >pccaps -r

Після виклику програми PCCAPS (без зазначення параметра -r в командному рядку) на екрані з'являється початкове меню програми.

Configure PC-CAPS (встановлення конфігурації).

»Edit data base« (редагування бази даних).

Exit PC-CAPS (вихід із програми).

Один із цих рядків яскраво підсвічується і виділяється дужками >> <<. Курсор, що світиться, переміщується на інший рядок натисненням клавіші «пропуск» або за допомогою маніпулятора «мишка». Для підтвердження вибраного режиму достатньо натиснути клавішу <Enter>.

Після вибору у початковому меню режиму Edit database екран дисплея форматується і розбивається на кілька зон. Зона побудови креслення розмічається координатною сіткою. Зона меню команд призначена для команд графічного редактора, розташованих в двох колонках. Вибрана команда (вона називається активною) поміщається у прямокутну рамку. Рядок повідомлень призначений для діалогового зв'язку між користувачем і програмою. В рядку станів виводиться інформація про поточні параметри активної команди.

Побудова креслення схеми виконується за допомогою маніпулятора «мишка», який переміщується по горизонтальній поверхні робочого столу. При цьому на екрані дисплея синхронно переміщується курсор у вигляді хреста. Маніпулятор "мишка" має дві або три кнопки. Ліва кнопка (кнопка 1) призначена для вибору команди або місцеположення курсора на екрані (термін "вибір" означає одноразове натиснення кнопки 1). Права кнопка (кнопка 2) служить для відміни команди або попереднього режиму вибору в складних командах. Якщо маніпулятор "мишка" відсутній, то положення курсора встановлюється за допомогою функціональних клавіш. Функціональна ліва кнопка маніпулятора "мишка" відповідає клавіші "Пробіл", а права-клавіша “ESC”.

В програмі PCCAPS повна інформація про креслення заноситься у 18 шарів. На кожній фазі роботи з графічним редактором не вся інформація є необхідною, тому частину шарів роблять невидимими, щоб не перевантажувати креслення.

Шари можуть бути зафарбовані в будь-який з 15 кольорів. Кожен шар може мати один із трьох станів (статусів):

OFF – шар невидимий і недоступний для редагування;

ON – шар видимий, але недоступний для редагування;

ABL – шар видимий і може стати активним (доступним для редагування) в режимі ABL А.

Команди рядка станів використовується для визначення параметрів (крок сітки, товщина лінії тощо).

Структура командного рядка залежить від того, яка команда активізована в меню команд.

Для вибору режимів роботи графічного редактора є дві команди SYMB і DETL. Команда SYMB встановлює режим введення (редагування) графічних зображень компонентів (символів) принципової схеми, при цьому меню команд зафарбовано в зелений колір. Команда DETL визначає режим введення/редагування креслення принципової електричної схеми; при цьому меню команд зафарбовано в зелений колір.

Зона меню команд вміщує перелік основних команд і підкоманд, щоб вибрати команду з цього меню необхідно помітити курсором ім'я команди та натиснути кнопку 1 маніпулятора "мишка" або клавішу "пропуск" на клавіатурі. Якщо у вибраній команді є підкоманди, вони підсвічуються жовтим кольором в середній частині лівої колонки зони меню команд. Після вибору підкоманди вона активізується, в рядку станів з'являються параметри, а в рядку повідомлень – інформація про подальші дії.

Перелік команд графічного редактора PСCAPS в черзі їх розташування в зоні меню команд наведено в [ ].
