10. Круговые циклы. Термодинамический и холодильный коэффициенты.
Для работы любого теплового двигателя необходимо, чтобы рабочее тело, с помощью которого тепловая энергия превращается в работу, совершило замкнутый процесс и возвратилось в свое первоначальное состояние. Этот замкнутый процесс называется круговым процессом, или циклом.

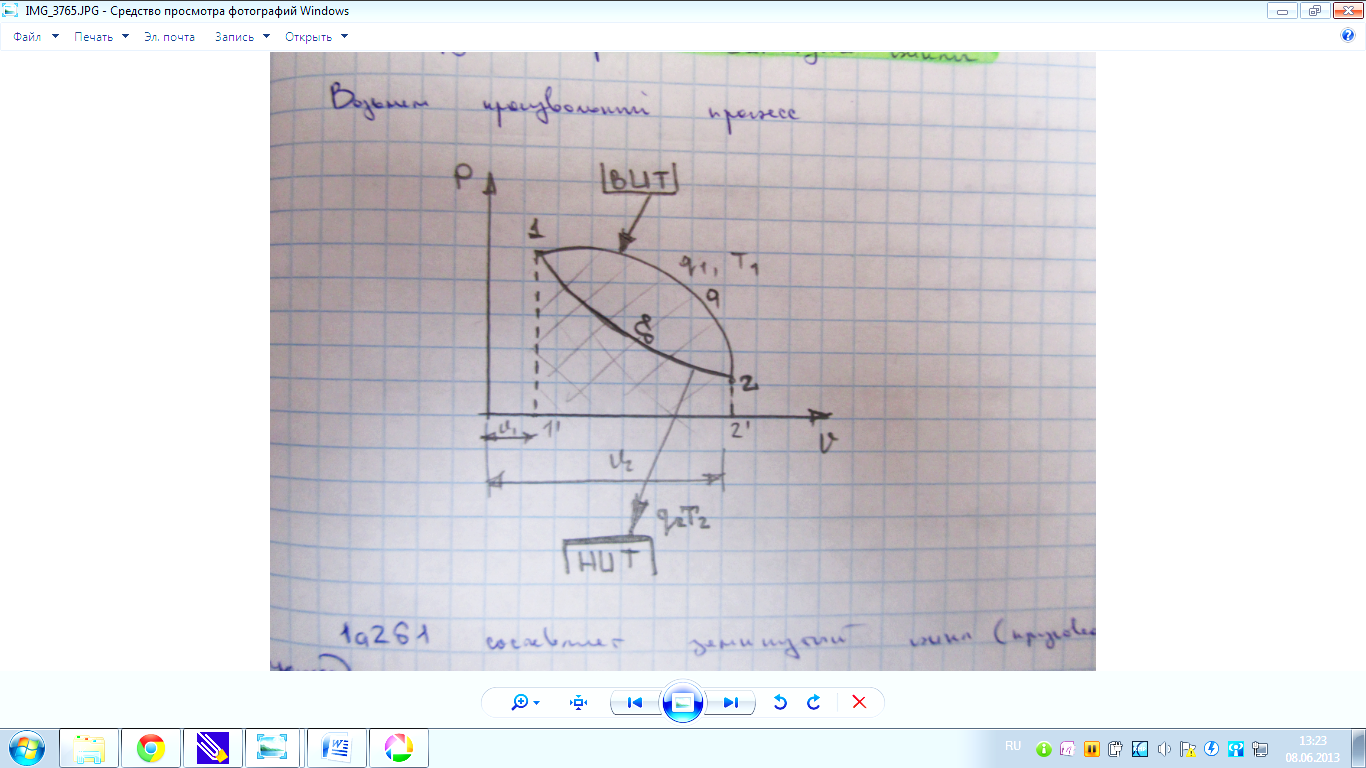

1а2б1 – замкнутый цикл (круговой процесс); 1а2 – прямой процесс.
На основании первого закона термодинамики для цикла в целом можно записать: q1 – q2 = qп = lп
qп – использованная в цикле теплота; lп – произведенная за цикл полезная работа.
Важнейшей тепловой характеристикой цикла является термический коэффициент полезного действия (КПД), представляющий собой отношение теплоты, превращенной в полезную работу, к теплоте подведенной.
ᵑt = lп/ q1 = (q1 – q2)/ q1 = 1 - q2/ q1
Термический КПД всегда меньше единицы, т.к. q2>1.Для увеличения КПД надо стремиться уменьшить q2 и увеличить q1. По прямым циклам работают все тепловые двигатели, как паровые, так и газовые.
Если процесс будет идти в обратном направлении, то это обратный цикл. Теплота переходит от холодного тела к горячему, но это обязательно должно сопровождаться затратой работы, которая также превращается в теплоту. Поэтому
q1 = q2 + lп
Обратные циклы осуществляются в холодильных установках и тепловых насосах. Экономичность холодильных установок определяется холодильным коэффициентом:
Ɛ = q2 /lп = q2 / (q1 – q2) >1,
Т.е. отношением полезной теплоты q2, отнятой от холодного источника, к теплоте, эквивалентной затраченной работе lп.
1.Идеальный газ, определение и его св-ва
Идеальный газ – газ, молекулы которого представляют собой материальные точки с ничтожно малыми объёмами и не обладают силами взаимодействия
Понятие об идеальном газе введено для упрощения изучения термодинамических процессов и получения более простых расчетных формул.
Водяной пар рассматривают как реальный газ, к которому нельзя применять законы, установленные для идеальных газов. Все реальные газы являются парами тех или иных жидкостей; при этом чем ближе газ к переходу в жидкое состояние, тем больше его свойства отклоняются от свойств идеального газа.
Свойства идеального газа определяются исходя из физической модели идеального газа, в которой приняты следующие допущения:
объём частицы газа равен нулю (то есть, диаметр молекулы dпренебрежимо мал по сравнению со средним расстоянием между ними)
импульс передается только при соударениях (то есть, силы притяжения между молекулами не учитываются)
суммарная энергия частиц газа постоянна (то есть, нет передачи энергии за счет передачи тепла или излучения)
31.Системы водяного отопления с естественной и искусственной циркуляцией. Основные схемы. Их характеристика. Циркуляционной давление в системах
СИСТЕМА ВОДЯНОГО ОТОПЛЕНИЯ С ЕСТЕСТВЕННОЙ ЦИРКУЛЯЦИЕЙ ТЕПЛОНОСИТЕЛЯ
Процесс отопления происходит по следующей схеме. Вода, нагретая в отопительном котле, как более легкая, поднимается по стояку вверх, поступает в разводящие магистральные трубопроводы, а из них через падающие стояки - в нагревательные приборы (радиаторы). Отдавая тепло, вода в радиаторе остывает, становиться более тяжелой и через трубы обратной разводки, соединенной со стояком, опускается в низ, поступает в нагревательный котел и своей массой вытесняет нагретую воду из котла вверх - в главный подающий стояк. Пока нагревательный котел работает, этот процесс непрерывно повторяется и в результате в системе происходит циркуляция воды. Таким образом, вода двигается под действием гидростатического напора, возникающего благодаря различной плотности охлажденной и нагретой жидкости.

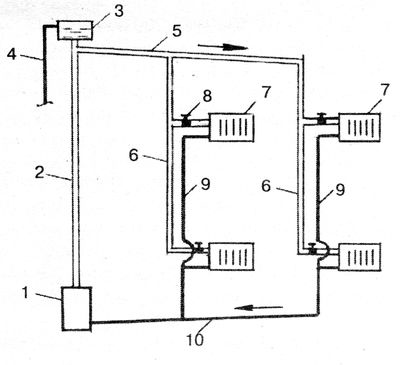

С
ВЕРХНЕЙ РАЗВОДКОЙ
1 - отопительный пиролизный котел;
2 - главный стояк;
3 - расширительный бак;
4 - переливная труба;
5 - разводящий трубопровод;
6 - стояки горячей воды;
7 - радиаторы;
8 - вентиль ручной;
9 - обратные стояки;
10 - обратная линия.

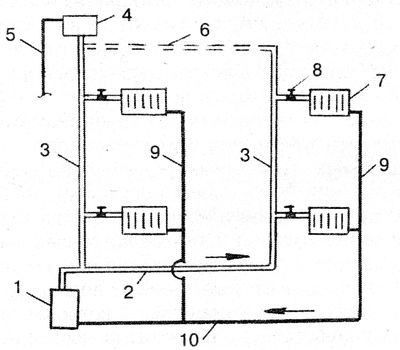

С НИЖНЕЙ РАЗВОДКОЙ
1 - отопительный пиролизный котел;
2 - разводящий трубопровод;
3 - стояки горячей воды;
4 - расширительный бак;
5 - переливная труба;
6 - труба отвода воздуха;
7 - радиаторы;
8 - вентиль ручной;
9 - обратные стояки;
10 - обратная линия
Достоинства:
простота монтажа и ввода в эксплуатацию;
экономичность и простота эксплуатации;
отсутствие циркуляционного насоса, а соответственно, шума и вибрации;
сравнительная долговечность (при правильной эксплуатации - более 40 лет без капитального ремонта);
способность системы к саморегулированию: при изменении температуры и плотности воды изменяется и расход вследствие возрастания или уменьшения естественного циркуляционного давления. Одновременное изменение температуры и расход воды обеспечивает теплопередачу приборов, необходимую для поддерживания заданной температуры помещений, т.е. придает системе тепловую устойчивость.
Недостатки:
замедленное включение системы в действие;
сокращение радиуса действия системы по горизонтали до 30 м из-за небольшого циркуляционного давления;
повышение затрат в связи с применением труб большего диаметра;
повышение опасности замерзания воды в трубах, проложенных в неотопительных помещениях.

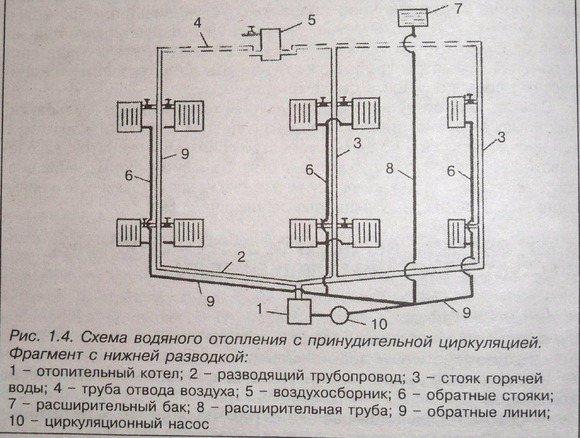

СИСТЕМА ВОДЯНОГО ОТОПЛЕНИЯ С ИСКУССТВЕННОЙ ЦИРКУЛЯЦИЕЙ ТЕПЛОНОСИТЕЛЯ
в системе с искусственной циркуляцией перемещение воды по трубам создается центробежными насосами. Насосы, действующие в замкнутой кольцевой системе отопления, заполненной водой, не поднимают, а только перемещают, создавая циркуляцию, и поэтому называются циркуляционными.
Циркуляционный насос монтируют, как правило, в трубопровод обратной линии. Охлажденная вода подается в котел насосом. Такая установка исключает взаимодействие насоса с горячей водой и увеличивает срок его службы. И еще одна важная деталь этой системы. Расширительный бак подсоединен не к главному стояку, подающему горячую воду, как в системе с естественной циркуляцией, а к обратной трубе магистрали
Циркуляционное давление зависит от разности весов столба горячей и столба охлажденной (обратной) воды, следовательно, оно зависит от разности температур горячей и охлажденной воды. Кроме того, циркуляционное давление зависти еще от высоты расположения нагревательных приборов (радиаторов) над котлом. Чем выше, расположен прибор, тем больше для него циркуляционное давление. Поэтому в системах водяного отопления нагревательные приборы, расположенные на верхнем этаже, прогреваются лучше, чем приборы на нижнем этаже. Ясно, что в двухтрубных системах отопления нагревательные приборы, расположенные на одном уровне с отопит. Естественное циркуляционное давление равно произведению ускорения свободного падения на вертикальное расстояние от центра нагрева в источнике теплоты до центра охлаждения в отопительном приборе и разности плотностей в обратном и подающем трубопроводе
В системах с нижней разводкой охлаждение воды не учитывают, так как охлаждение воды в подъемных стояках, вызывающее уменьшение действующего давления, примерно равно охлаждению воды в опускных трубах, приводящему к увеличению действующего давления. Очевидно, что естественное циркуляционное давление, возникающее вследствие охлаждения воды в трубах вертикального циркуляционного кольца системы, состоящего из N участков, складывается из произведений высот ht расположения центров охлаждения над некоторой плоскостью на разность плотности воды после и до каждого центра, считая по направлениям движения воды.
В двухтрубных системах отопления как с нижним, так и с верхним расположением подающей магистрали многоэтажных зданий число циркуляционных колец равно числу отопительных приборов, так как к отопительным приборам каждого этажа, присоединенных по параллельной схеме, подведен теплоноситель с одинаковой температурой tГ, что приводит к образованию собственных циркуляционных колец на каждом этаже. Естественное циркуляционное давление, возникающее в этих кольцах, будет различно и зависит только от высоты расположения отопительных приборов.
