12.Реальный газ. Парообразование в координатах pv.Теплота парообразования. Степень сухости пара.

Реальный газ - газ, молекулы которого обладают силами взаимодействия и имеют конечные, хотя и весьма малые, геометрическиеразмеры

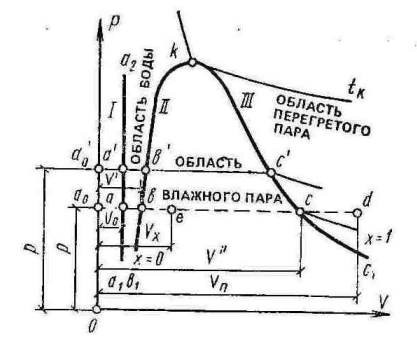

Р ассмотрим процесс парообразования при постоянном давлении в координатах р—v. Поместим 1 кг воды при температуре О °С в цилиндр с поршнем. Для некоторого значения р = const это начальное состояние воды изобразится на диаграмме точкой а. При этом его удельный объем v=0,001 м³/кг.

Если подогревать воду при p=const, то объем ее увеличивается и при температуре, которая со­ответствует состоянию кипения воды, достигает величи­ны, отмеченной на диаграмме точкой b. Удельныйобъемкипящей воды принято обозначать v'. При дальнейшем подводе теплоты к кипящей воде последняя начнет пре­вращаться в пар, причем давление и температура смеси воды с паром остаются неизменными.

Когда в процессе парообразования последняя части­ца воды превратится в пар, весь объем окажется заполненным паром. Такой пар как бы «насыщает» объем, в котором он находится, и потому называется насыщен­ным паром, а его t, равнаяt ки­пения, называется t насыщения.

На участке b—с пар называется влажным насыщен­ным паром (или просто влажным), так как он состоит из смеси воды и пара. После полного испарения воды (точка с) пар называют сухим насыщенным (или просто сухим).

Влажный пар характеризуется степенью сухости х. Степенью сухости называют массовую долю сухого на­сыщенного пара, находящегося в 1 кг влажного пара. На­пример, в 1 кг пара содержится 0,85 кг сухого насыщен­ного пара и 0,15 кг кипящей воды. Следовательно, сте­пень сухости пара х = 0,85. Величина 1—х называется степенью влажности. Она показывает массовую долю кипящей воды, находящейся в 1 кг влажного пара. Для сухого насыщенного пара х=1.

Теплота парообразования (r) –кол-во тепла, затрачиваемое на превращение 1 кг кипящей воды в сухой насыщенный пар

С ↗ давления теплота парообразования ↘

14. I-d диаграмма влажного воздуха. Изучение процессов обработки воздуха.

Энтальпия i влажного воздуха - один из ос­новных его параметров и широко используется при рас­четах сушильных установок, систем вентиляции и кон­диционирования воздуха. Энтальпию влажного воздуха обычно относят к единице массы сухого воздуха, т. е. к 1 кг, и опред как сумму сухого воздуха и водя­ного пара, кДж/кг сухого воздуха.

В I-d -диаграмме графически связаны основные параметры, определяющиетепловлажностноесостояние воздуха: t, относительная влаж­ность воздуха , влагосодержание d, энтальпия i, пар­циальное давление пара. Зная 2 каких-либо параметра, можно найти остальные на пересечении соответствующих линий i-d-диаграммы.

По диаграмме для каждого состояния влажного воздуха можно опред. t точки росы. По диаграмме можно опред. t мокрого термометра.

На i-d-диаграмме можно изобразить процессы нагрева/охлаждения воздуха, его увлажнения, осушки, испарения, смешивания

32.Гравитационное давление.

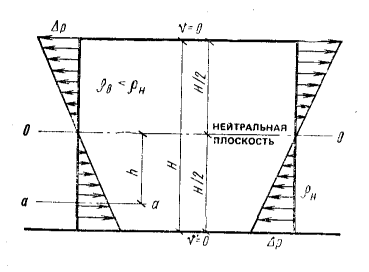

В зимнее время воздух в отапливаемых помещениях имеет более высокую температуру, чем наружный воздух. При этом наружный воздух будет иметь большую плотность, чем воздух в по­мещении. Разность плотностей воздуха и создает разность его давлений. Если в таком здании пол и потолок будут воздухонепроницаемыми, то через нижнюю поло­вину наружных стен воздух будет проникать внутрь зда­ния, а через верхнюю половину — уходить из него. На середине высоты помещения разность давлений воздуха будет Δр=0 (нейтральная плоскость). Максимальная величина Δр будет у пола и под потолком. В некотором сечении, отстоящем от нейтральной плоскости на расстоянии H, величина Δр составит

Для помещения, сечение которого показано на рис. 4.2, максимальная величина гравитационного давления определится по формуле
