Требования предъявляемые к системе водяного отопления

1.Теплотехнические требования

2.Экономические:

мах металлоемкость системы.

3.Технические:

мин ручного труда

4.Бесшумность и бесперебойность работы в период отопления.

5.Архитектурно- строительные:

элементы конструкций правильно соединены с системой отопления, нагрев прибора д/б задекорирована.

48.Присоединение местных сист. Отопления к тепл. Сетям

Тенлопотребляющие системы присоединяют к тепло­вым сетям в тепловых пунктах. Для присоединения теплопотребляющих систем к водным тепловым сетям ис­пользуют две принципиально отличные схемы — зави­симую и независимую. При зависимой схеме присоединения вода из тепловой сети поступает непосред­ственно в системы абонентов. При независимой схеме вода из сети поступает в теплообменный аппарат, где нагревает вторичный теплоноситель. M принципиальные схемы присоедине­ния систем отопления к водяной тепловой сети. Зависимое (непосреаственное) присоединение сис­темы отопления без смешения. Зависимое (непосредственное) присоединение с во­доструйным элеватором для подмешивания охлажденной воды. Этот способ присоединения наибо­лее широко применяется для жилых и общественных зданий до 12 этажей. Простота и надежность работы элеватора, не требующего постоянного обслуживания, и дешевое оборудование теплового пункта отличают эту схему. Сетевая вода из подающего теплопровода посту­пает после регулятора расхода через патрубок в эле­ватор. Через перемычку в элеватор подсасывается часть охлажденной воды, возвращающейся из системы отопления в обратный теплопровод сети. Смешанная во­да с требуемой температурой подается элеватором в си­стему отопления. Для нормальной работы элеватора требуется разность давлений в подающем и обратном

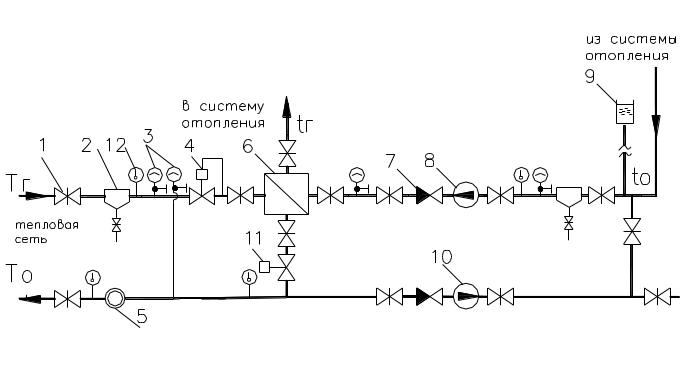

Рис. 8а Принципиальная схема местного теплового пункта при независимом

присоединении системы водяного отопления к наружным тепловым сетям

1–задвижка, 2–грязевик, 3–манометр, 4–регулятор давления, 5–тепломер, 6–теплообменник, 7-обратный клапан, 8–циркуляционный насос, 9–расширительный бак, 10–подпиточный насос, 11–регулирующий клапан,

12 – термометр.

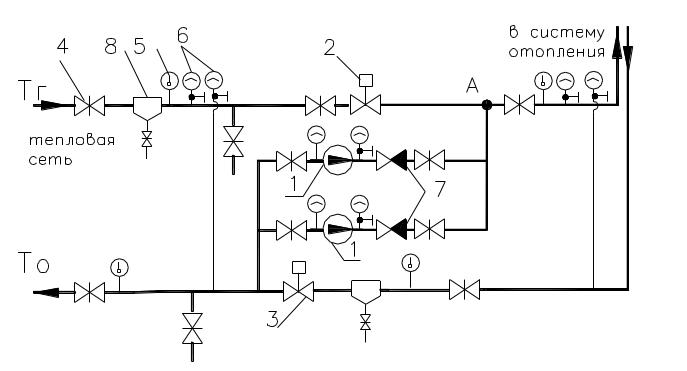

Рис. 8б Принципиальная схема местного теплового пункта при зависимом присоединении системы водяного отопления к наружным тепловым сетям со смесительным насосом, включенным в перемычку.

1–смесительный насос, 2–регулятор температуры, 3–регулятор расхода, 4–задвижка, 5–термометр, 6–манометр, 7–обратный клапан, 8–грязевик.

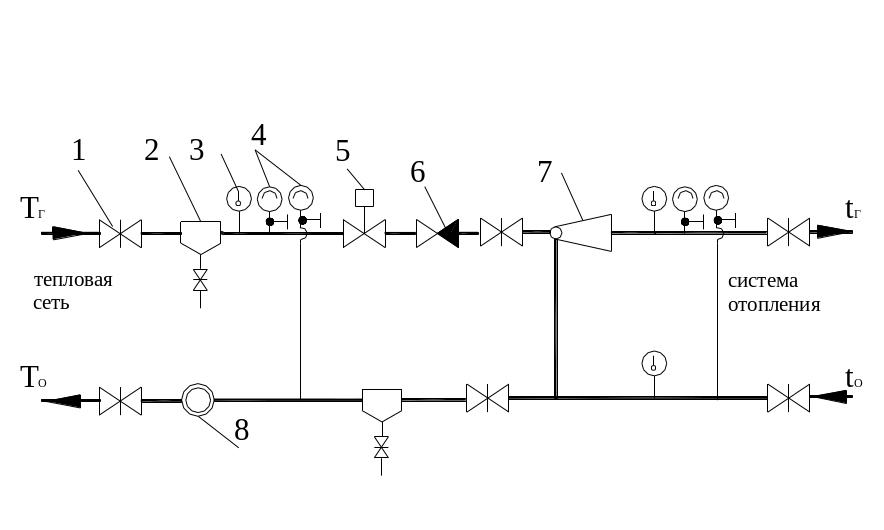

Рис. 8в Принципиальная схема местного теплового пункта при зависимом присоединении системы водяного отопления к наружным тепловым сетям через водоструйный элеватор 1 – задвижка, 2 – грязевик, 3 – термометр, 4 – манометр, 5 – регулятор расхода, 6 – обратный клапан, 7 – водоструйный элеватор, 8 – тепломер.

Независимая схема присоединения с установкой водоподогревателя применяется, когда необходимо гидравлически изолировать местную систему отопления от наружных тепловых сетей. При независимой схеме присоединения давления в системе отопления не зависит от давления в тепловой сети.
