35.Расширительный бак.

Расширительный бак — элемент сист. отопления, предназнач. для приема избытка жидкости, возникающего при её тепловом расширении в результате нагревания. Для регулирования теплоотдачи отопительных при­боров на подводках к ним устанавливают регулировоч­ные краны.

Бак м.б. открытым, сообщающимся с атмосферой, и закрытым, находящимся под переменным, но строго ограниченным избыточным давлением.

Открытые расш. баки размещают над верхней точкой систем в чердачном помещении, в лестничной клетке или на кровле зданий и покрывают тепловой изоляцией. Их изг-т цилиндрическими или прямоугольными из листовой стали и сверху снабжают люком для осмотра и окраски. В корпусе бака имеется несколько патрубков: патрубок для присоединения расширительной трубы, по которой вода поступает в бак; патрубок для циркуляционной трубы, через которую частично отводится охладившаяся вода, создавая циркуляцию и обеспечивая определенный тепловой режим бака (в отапливаемом помещении бак соединяется с системой одной трубой, присоединяемой к патрубку);патрубок для контрольной (сигнальной) трубы; патрубок для соединения бака с переливной трубой, сообщающейся с атмосферой у раковины для удаления воды в канализацию.

Откр. расш. бак предназначен для восполнения убыли объёма воды в системе при утечке и при понижении ее температуры, ограничения гидравлического давления в системе, сигнализации об уровне воды в системе, удаления воды в канализацию при переполнении системы, управления действием подпиточных приборов и, наконец, в отдельных случаях он может служить воздухоотделителем и воздухоотводчиком.

Откр. расш. баки имеют недостатки: они громоздки, затрудняется их размещение в зданиях и увеличивается бесполезная потеря тепла через их стенки. При открытых баках вследствие излишнего охлаждения воды в них возможно поглощение воздуха и усиление внутренней коррозии труб и отопительных приборов, требуется прокладка специальных соед-х труб.

Закрытые расширительные баки

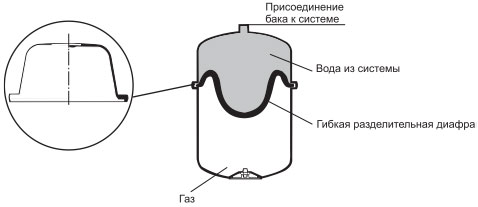

 Расш. бак закр. типа (мембранного типа) пред-т собой закрытую емкость, в которой установлена эластичная мембрана. Мембрана делит расширительный бак на две полости, в одной воздух под давлением в другой излишки теплоносителя.

Преимущества: полная изоляция от атмосферы, что сводит к минимуму проникновение воздуха в систему;

- возможность установки мембранного бака в помещении котельной или в любом удобном месте системы, в отличие от открытой системы, где бак устанавливается наверху;

- снижение необходимости в подпитке системы, так как отсутствует испарение воды.

Существует два типа расш. баков закр. типа: с заменяемой мембраной (фланцевые) и с не заменяемой мембранной.

Конструкция расширительных баков для систем отопления.П олезный объем ( , л) расширительного бака определяют по формуле: ,

где - 0,0006 1/⁰С – коэффициент объемного расширения воды; - изменение температуры воды от начальной до средней расчетной, ⁰С; - общий объем воды в системе, л ,

где - объем воды, соответственно в водоподогревателях, трубах, приборах, л, приходящийся на 1000Вт тепловой мощности системы водяного отопления
