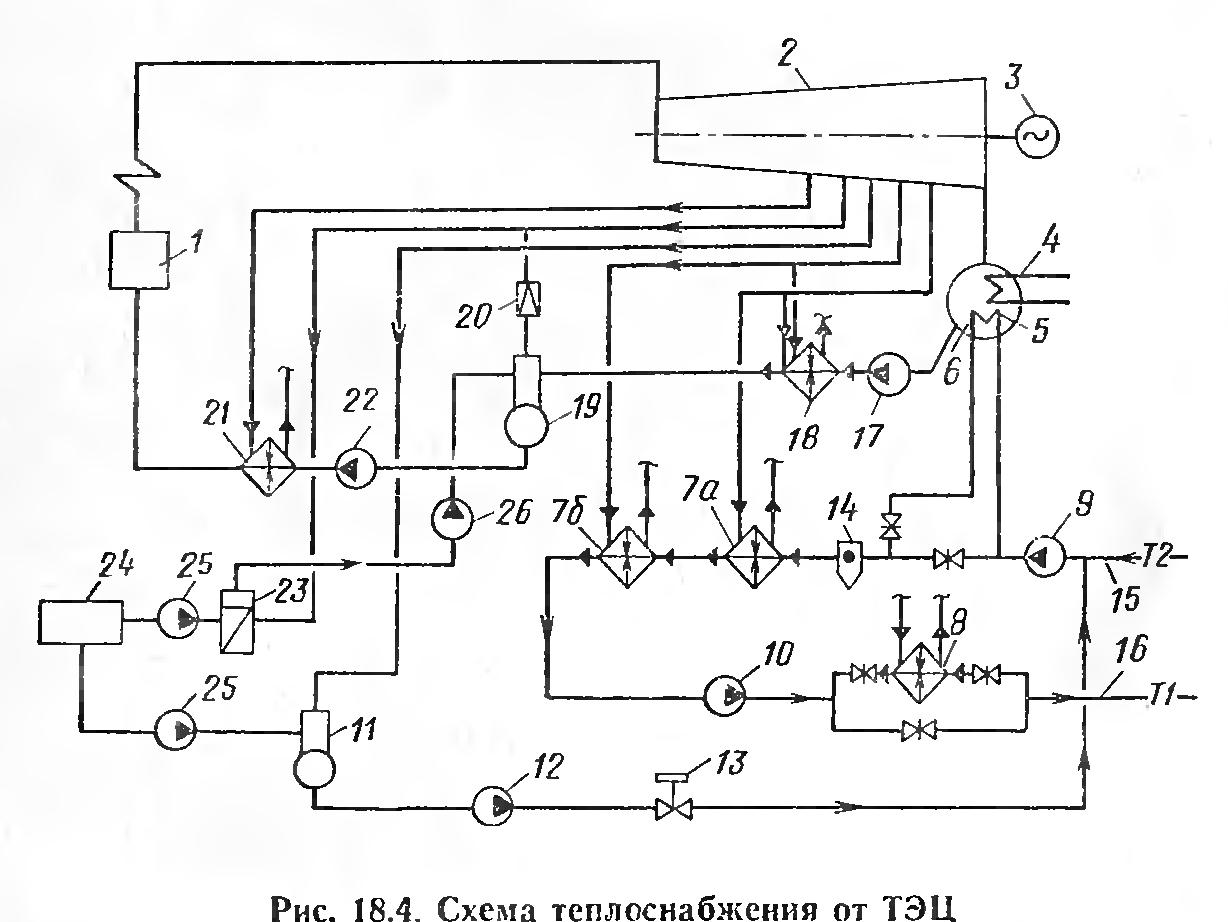

47. Централизованное теплоснабжение. Схема тэц. Тепловые сети, способы прокладки тепловых сетей, виды изоляции

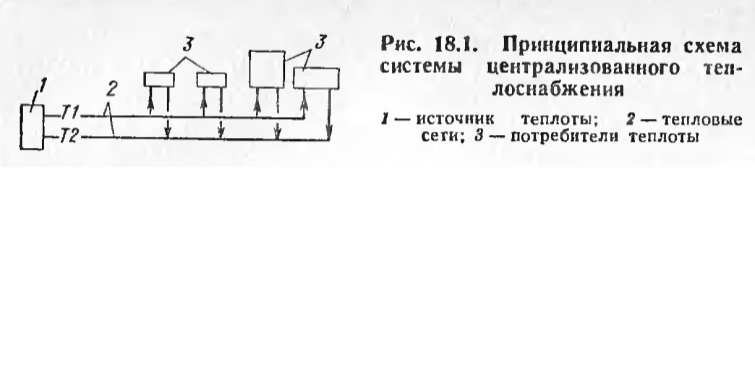

В центр.системах один источник теплоты обслуживает теплоиспользующие устройства ряда потребителей, расположенных раздельно, поэтому передача тепла осуществ. по тепловым сетям. Состоит из стадий: подготовка, транспортировка и использование теплоносителя. Звенья: источник теплоты, тепловые сети, потребитель.

Тепловая энергия в виде горячей воды или пара транспортируется от источника теплоты к тепловым потребителям по специальным трубопроводам, называемым тепловым сетям.

Могут быть однотрубными, двухтрубные и многотрубные. По способы прокалдки: подземные(в проходных каналах и коллекторах) и надземные(заделывается в стены здания, применяется в промышд. зд. и при высоком уровне грунт. вод.). Первые бывают: проходные каналы(теплопроводы больших диаметров), полупроходные(строят под дорогами), непроходные каналы, бесканальная прокладка(самый дешёвый). Виды изоляции: подвесные, засыпные,мастичные, монолитные, вакуумные. Материалы: минвата, армопенобетон, битумокерамзит, асфальтоизол, керамзитобетон

28.

Расчетные основные и добавочные потери теплоты помещения определяются суммой потерь теплоты через отдельные ограждающие конструкции Q, Вт, с округлением до 10Вт для помещений по формуле:

Где k=1/R – коэффициент теплопередачи ограждающей конструкции, Вт/(м²С),

R – сопротивление теплопередаче ограждающей конструкции, м²С/Вт,

А – расчетная площадь ограждающей конструкции, м²,

t_p – расчетная температура воздуха в помещении с учетом повышения ее в зависимости от высоты для помещений более 4м, С,

t_ext – расчетная температура наружного воздуха для холодного периода года – при расчете потерь теплоты через наружные ограждения, или температура воздуха более холодного помещения – при расчете потерь теплоты через внутренние ограждения, С,

n – коэффициент, принимаемый в зависимости от положения наружной поверхности ограждающих конструкций по отношению к наружному воздуху,

β – добавочные потери теплоты в долях от основных потерь.

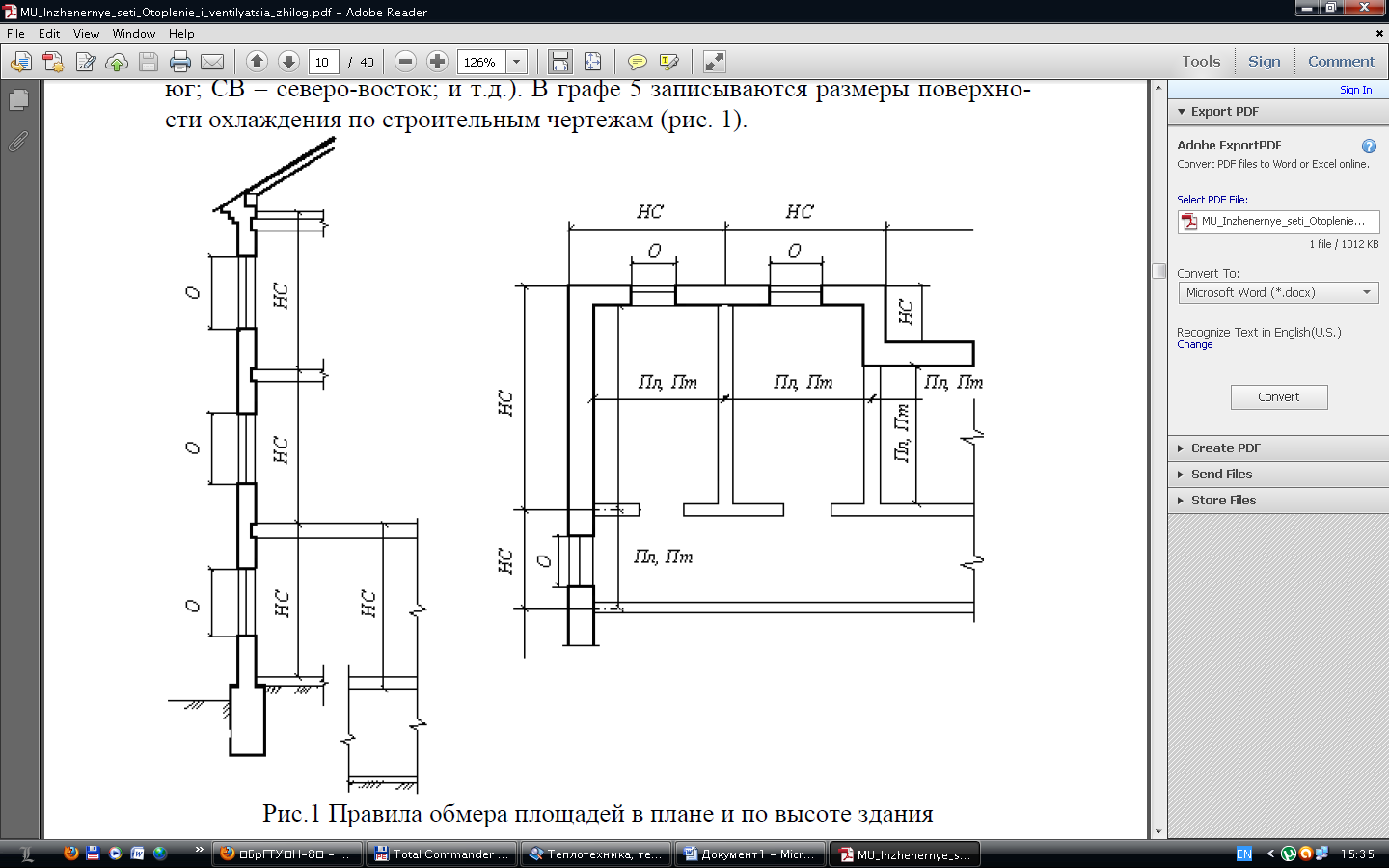

Правила обмера площадей в плане и по высоте здания

Линейные размеры ограждения определяют следующим образом:

1. Площадь окон и дверей – по размерам строительных проемов в свету;

2. Площади полов над холодным пространством и потолков – по размерам между осями внутренних стен или от внутренней поверхности наружных стен до осей внутренних стен;

3. Высота стен первого этажа:

- при наличии пола, расположенного непосредственно на грунте – от уровня чистого пола первого этажа до уровня чистого пола второго этажа;

- при наличии пола, расположенного над подвалом, от нижней поверхности конструкции пола первого этажа до уровня чистого пола второго этажа;

4) высота стен промежуточного этажа – между уровнями чистых полов данного и вышележащего этажей;

5) высота стен верхнего этажа – от уровня чистого пола до верха чердачного перекрытия или верха бесчердачного покрытия;

6) длина наружных стен неугловых помещений – между осями внутренних стен; а угловых помещений – от кромки наружного угла до оси внутренних стен;

7) длина внутренних стен – по размерам между осями внутренних стен.

58.

В качестве газовых отопительных приборов используются приборы лучисто-конвекторного типа и газовые инфракрасные излучатели. Эти местные приборы имеют ряд преимуществ по сравнению с системами центрального отопления: малые капитальные затраты и расход металла, высокий КПД (до 80-85%), невысокая стоимость эксплуатации и простота обслуживания. Теплопередача от газовых отопительных приборов в окружающую среду происходит излучением и конвекцией. Газовые приборы обычно различают по преобладающему способу теплообмена.

В качестве приборов местного отопления применяются газовый воздухонагреватель «Огонек» (прибор конвективного типа), лучисто-конвективный отопительный камин «Луч», газовые приборы инфракрасного излучения типа «Звездочка» и др.

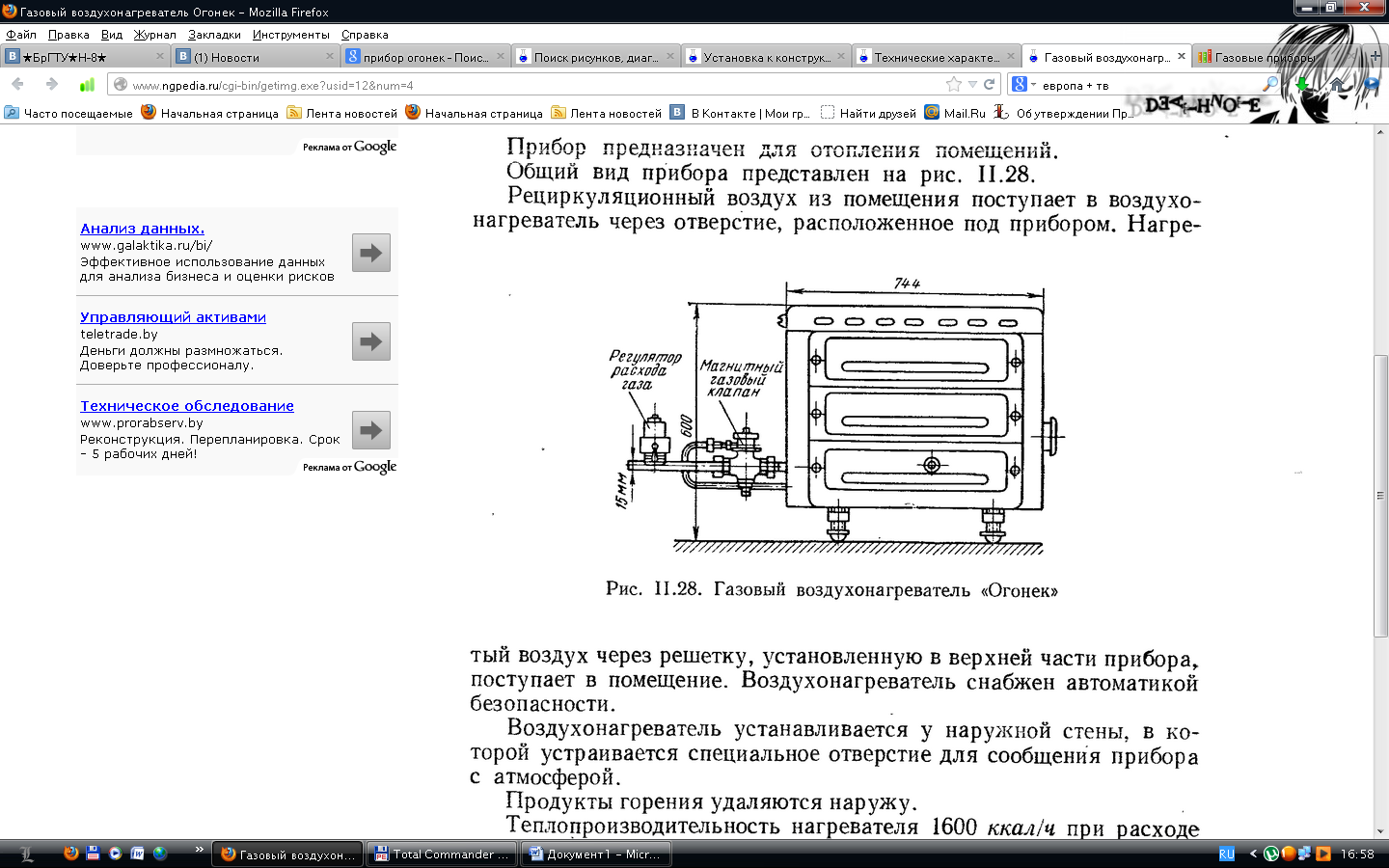

Преимущество прибора «Огонек» в том, что удаление продуктов сгорания осуществляется наружу без дымоходов. Он может устанавливаться под окном или у наружных ограждений. Тепловая мощность прибора 1860 Вт, КПД – 80%.

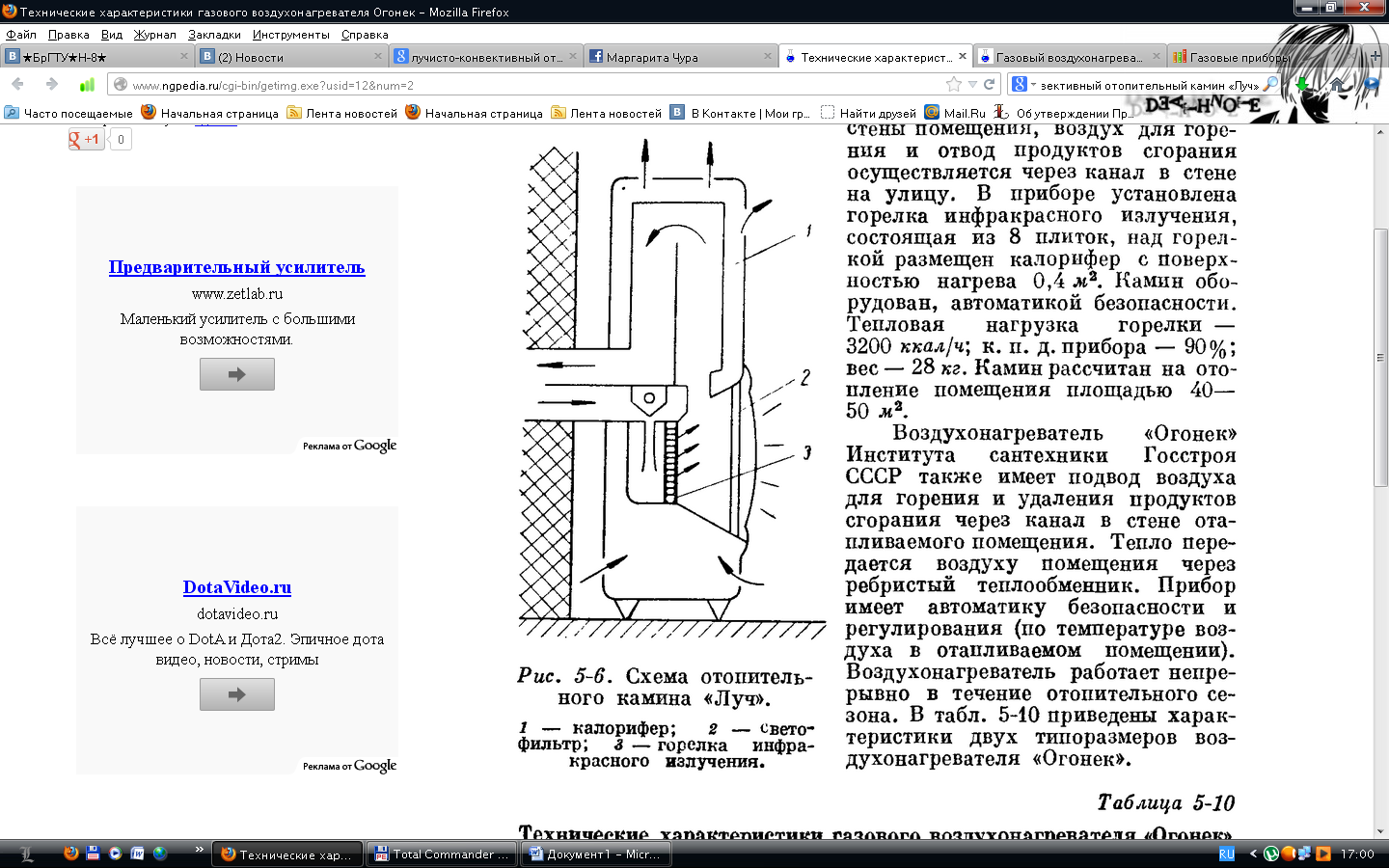

Газовый камин «Луч» выполнен с полной изоляцией топочного пространства и имеет автоматику безопасности, а также терморегулятор, поддерживающий в отапливаемом помещении требуемую температуру воздуха. Тепловая мощность прибора 2500-3200Вт, КПД – 87%.

Г азовые приборы инфракрасного излучения используются для обогрева рабочих мест на открытых и полуоткрытых площадках или в неотапливаемых помещениях большой высоты. При этом продукты сгорания в закрытых помещениях необходимо удалять от газовых приборов.

Газовые воздухонагреватели. Для просушки оштукатуренных стен и потолков ремонтируемых и вновь строящихся зданий кроме горелок инфракрасного излучения широко применяют газовые воздухонагреватели — бесконтактные и контактные.

Рис. 4. Схема газового бесконтактного воздухонагревателя 1 — вентилятор; 1 — дымовые каналы; 3 — предохранительный клапан; 4 — направляющие жалюзи на выходе подогретого воздуха; 5 — автоматический клапан на газопроводе; 6 — отвод дыма; 7 — воздуховоды; 8 — газовая горелка
