Общие замечания
Часть замечаний сделана в тексте в режиме «Рецензирование».
Каждый рисунок должен иметь номер и НАЗВАНИЕ.
Разделитель десятичных разрядов у нас – запятая, а не точка. Исправить везде.
Формат стиля «Обычный» предполагает абзацный отступ и форматирование строк «по ширине». Исправить.
Рекомендую разрешить переносы в словах, текст будет внешне лучше выглядеть.
Должно быть краткое описание работы схемы (это есть) с пояснением особенностей работы и условий эксплуатации (этого нет). Будет ли сильно что-то греться (оценить мощность). Может быть, нужно принудительное охлаждение?
Какая конструкция предлагается? Какой корпус, вентиляция, как будут осуществляться внешние подключения (это важно для надёжности!). Ведь это потом определит габаритные размеры и ПП, и способ их крепления и присоединений, и габариты корпуса.
Должен быть предложен вариант конструкции устройства, с эскизным чертежом, с габаритами.
В тексте и на чертежах должно быть, например, R2. Буква(ы) – КУРСИВ, цифра – НЕ курсив! Проверить и исправить везде. Это касается всех элементов.
В «Спецификации» должны быть указаны ТИП, номиналы, мощность резисторов, допуск, рабочее напряжение конденсаторов и т.п. Конденсаторы С4, С5, С10 – какого типа?
В таблицах Спецификации» количество в шт. с маленькой буквы!
ВСЕ таблицы должны иметь номер и название, по аналогии с рисунками.
Таблицы «вылезают» за границы полей листов. Исправить. Размер и тип шрифта во ВСЕХ таблицах должен быть одинаковым.
Структура 9 раздела! Перенести сюда расчёт стоимости покупных. Добавить пояснения, что откуда и почему. Добавить ссылки на экономические источники, откуда взяты формулы. Дать пояснения ВСЕМ обозначениям и сокращениям.
Почему в 9 разделе часть знаков и букв выделены полужирным текстом? (кстати и в таблице «Схема 2»)
Список исп. источников. Где в тексте работы ссылки на эти источники?
Где общий вывод и заключение?
НАЦИОНАЛЬНЫЙ ИССЛЕДОВАТЕЛЬСКИЙ УНИВЕРСИТЕТ
МОСКОВСКИЙ ЭНЕРГЕТИЧЕСКИЙ ИНСТИТУТ
Расчетное задание
Часть I
По дисциплине «Основы конструирования»
«Техническое задание. Автоматический выключатель света
на инфракрасных лучах»
Выполнил студент 3 курса
Группы А-15-10
Емельянов В.А.
Проверил:
Зорин А.Ю.
Москва 2013
Содержание
Наименование
Основания для разработки
Цель выполнения
Область применения
Технические требования
5.1 Состав индикатора положения севера: измерительный блок
5.2 Требования к конструкции.
5.3 Показатели назначения.
Условия эксплуатации.
5.5 Требования к маркировке и упаковке.
6.Схема устройства
7.Принцип работы
8.Выбор элементов базы
9.Экономический расчет
НАИМЕНОВАНИЕ
Автоматический выключатель света на инфракрасных лучах
ОСНОВАНИЯ ДЛЯ РАЗРАБОТКИ
Основанием для разработки данного прибора является ТЗ, выданное преподавателем.
ЦЕЛЬ ВЫПОЛНЕНИЯ
Создать устройство для подсчета количества людей, находящихся в помещении с автоматическим выключением света, если освещенность в помещении высока или в нем никого нет.
ОБЛАСТЬ ПРИМЕНЕНИЯ
Использование прибора в помещениях с целью экономии энергии.
Техническое требование
5.1 Состав устройства: Устройство будет смонтировано на трех печатных платах из фольгированного стеклотекстолита толщиной 1,5 мм. На первой размещены детали передающего блока (см. рис. 1), на второй - приемного (см. рис. 2). на третьей - исполнительного реле (см. рис. 3) и источника питания.
5.2 Требования к конструкции.
5.2.1 Конструктивное исполнение – 3 печатные платы.
5.2.2 Габаритные размеры и масса должны обеспечивать возможность установить устройство перед входом в помещение. (Что это? Шкаф или маленькая «коробочка»?)
5.3 Показатели назначения.
Спроектированное устройство позволяет определять количество людей в помещении.
В качестве источника питания можно применить любой стабилизированный блок питания на напряжение +5 В при токе нагрузки 0,2 А.
5.4 Условия эксплуатации.
5.4.1 Климатические условия.
Климатический район с умеренным климатом.
Категория исполнения 4 (эксплуатация в закрытом помещении с искусственным регулированием климатических условий).
Температура окружающего воздуха от 10 до +30оС
Влажность от 45 до 80%
Давление от 630 до 800 мм рт.ст.
5.4.2 Устройство должно транспортироваться всеми видами транспорта в заводской упаковке.
5.5 Требования к маркировке и упаковке.
5.5.1 Требования к маркировке.
На передней панели устройства должно быть его название и другие маркировки, обеспечивающие удобство работы с прибором.
5.5.2 Требования к упаковке.
Каждое устройство должно быть упаковано в индивидуальную коробку, обеспечивающую защиту от повреждений при транспортировке всеми видами транспорта.
СХЕМА УСТРОЙСТВА
Принцип работы
Автомат состоит из передающего и приемного блоков. В передающий блок (рис. 1) входит генератор прямоугольных импульсов частотой 3 кГц на микросхеме 0А1 и установленный при входе в помещение ИК-светодиод HL1, преобразующий эти импульсы в ИК-вспышки.

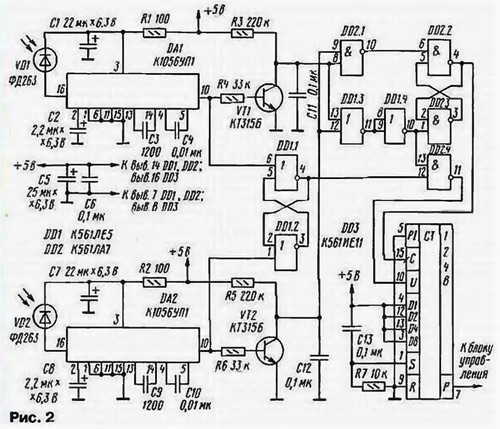

Напротив светодиода HL1 размещены фотодиоды VD1, VD2 приемного блока (рис. 2), преобразующие световые импульсы в электрические. В исходном состоянии этого блока в счетчик DD3 записано число 15 и на его выходе переноса Р (выв. 7) присутствует сигнал низкого логического уровня, запрещающий включение освещения. Импульсы, поступающие с фотодиодов VD1, VD2. усиливаются микросхемами DA1, DA2 и через резисторы R4, R6 поступают на базы транзисторов VT1, VT2, которые периодически открываются и разряжают конденсаторы С11, С12. В результате на входы элементов DD2.1 и DD1.3 поступает сигнал низкого логического уровня. Такой же уровень будет присутствовать на входе (выв. 13) элемента DD2.4, что запрещает изменение уровня сигнала на входе направления счета счетчика DD3 при изменении состояния RS-триггера на элементах DD1.1 и DD1.2. На используемом выходе RS-триггера на элементах DD2.2 и DD2.3 в этом состоянии приемного блока также будет присутствовать сигнал низкого логического уровня.
Когда человек входит в помещение, он вначале прерывает ИК-лучи, падающие на фотодиод VD1. При этом импульсы, присутствовавшие на выходе микросхемы DA1 и периодически открывающие транзистор VT1. исчезнут, начнет заряжаться конденсатор С11 и на соответствующих входах элементов DD2.1 и DD1.3 появится сигнал лог. 1.
Исчезнет и напряжение, поступавшее на входы триггера DD1.1, DD1.2, и на его выходе также появится уровень лог. 1. На выходе элемента DD2.4 возникнет определяющий направление движения уровень лог. 0. Продолжая свое движение, вошедший в помещение человек перекроет и ИК-лучи. падающие на фотодиод VD2, что приведет к исчезновению импульсов на выходе микросхемы DA2 и зарядке конденсатора С12. Однако триггер на элементах DD1.1, DD1.2 не изменит своего состояния, а триггер на элементах DD2.2, DD2.3 переключится в единичное состояние, и счетчик DD3 отсчитает один импульс в направлении, определяемом состоянием триггера на элементах DD1.1, DD1.2.
Двигаясь дальше, человек сначала освободит путь для ИК-лучей, падающих на фотодиод VD1, а затем и на светодиод VD2. Теперь на выходах микросхем DA1, DA2 появятся импульсы, которые начнут открывать транзисторы VT1, VT2, что приведет к разрядке конденсаторов С11, С12. В итоге на входы элемента DD1.3 поступят сигналы низкого логического уровня, триггер на элементах DD2.2, DD2.3 изменит свое состояние. Все устройство вернется в исходное положение, но в счетчик будет записано число, соответствующее количеству людей, находящихся в помещении, и если оно не будет равно нулю, то на выходе переноса счетчика будет присутствовать сигнал лог. 1. разрешающий включение освещения. Диаграмма напряжений на элементах приемного блока приведена на рис. 3.
При выходе человека из помещения устройство работает аналогичным образом, за исключением того, что в момент счета на выходе триггера DD1.1, DD1.2 будет присутствовать уровень лог. О и определяемое им направление счета счетчика DD3 будет противоположным.
Максимальное число подсчитываемых счетчиком людей равно 15, после чего счетчик DD3 начинает отсчет сначала.
Цепь R7C13 устанавливает счетчик в исходное состояние после включения питания.
К выходу автомата подключено исполнительное реле. Схема одного из возможных его вариантов показана на рис. 4. При появлении на входе напряжения высокого уровня транзистор VT1 открывается, электромагнитное реле К1 срабатывает и его замкнувшиеся контакты включают освещение.
Так как счет происходит при одновременном перекрытии доступа ИК-лучей к обоим фотодиодам, а в исходное состояние устройство возвращается после того, как ИК - лучи одновременно воздействуют на оба фотодиода, исключаются ошибки, связанные с неравномерностью движения человека и произвольным порядком попадания ИК-лучей на фотодиоды.
